Устройство дистанционного пуска адресное с встроенным изолятором короткого замыкания УДП 513-11 ИКЗ-R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. УДП 513-11 ИКЗ-R3 имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.
Устройство дистанционного пуска электроконтактное адресное УДП 513-11 ИКЗ-R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
Применение УДП с встроенным изолятором короткого замыкания в АЛС позволяет:
- разрывать радиальную АЛС в месте установки УДП, ближайшего к точке КЗ. Это локализует участок после УДП и оставляет работоспособным участок АЛС между прибором и сработавшим УДП;
- разрывать кольцевую АЛС между двумя местами установки УДП. Это локализует участок между УДП и оставляет работоспособными остальные участки АЛС.
Устройство дистанционного пуска адресное УДП 513-11 ИКЗ-R3 передает сообщение «сработка» на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Устройство дистанционного пуска УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012:
- В жёлтом цвете - надписи, относящиеся к тушению пожара.
- В оранжевом цвете - надписи, относящиеся к дымоудалению.
- В зелёном - разблокировка путей эвакуации.
Устройство дистанционного пуска УДП 513-11 ИКЗ-R3 выпускается в нескольких вариантах с изменяемыми параметрами:
- надпись на лицевой панели;
- цвет корпуса.
Устройство дистанционного пуска, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение устройства дистанционного пуска: УДП 513-11.
2 – Наличие встроенного изолятора АЛС: ИКЗ – изолятор короткого замыкания.
3 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3.
4 – Надпись на лицевой панели*:

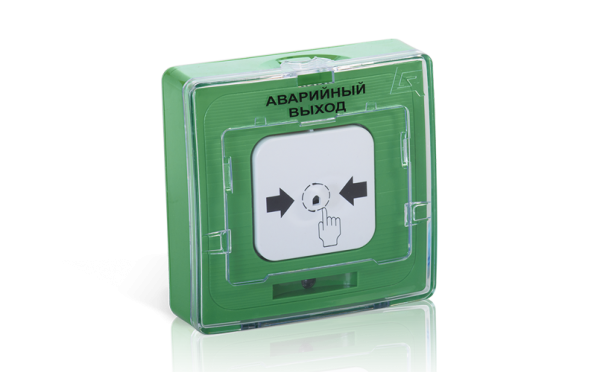

- АВАРИЙНЫЙ ВЫХОД
- ПУСК ДЫМОУДАЛЕНИЯ

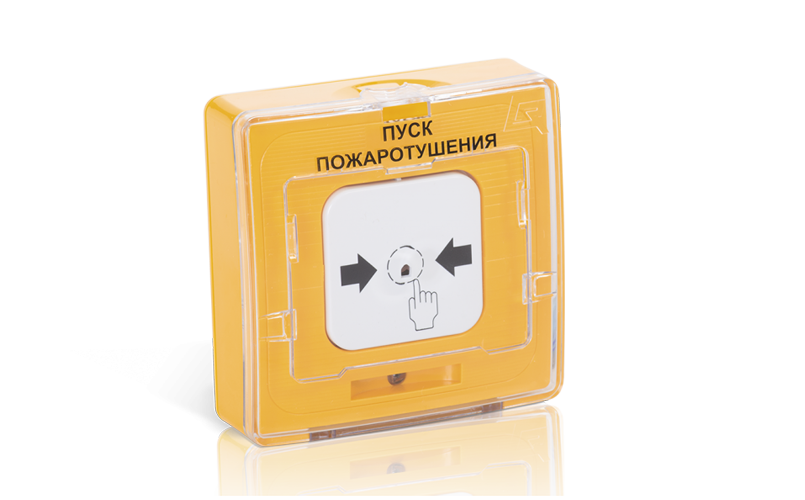

- ПУСК ПОЖАРОТУШЕНИЯ
- ОТКЛЮЧЕНИЕ АВТОМАТИКИ
- ОТКРЫТИЕ ПОЖАРНОЙ ЗАДВИЖКИ
- ПОЖАРНЫЕ НАСОСЫ
- ПУСК ВОДЫ
- ПУСК ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА
5 – Цвет корпуса*:
- зеленый
- оранжевый
- желтый
*Приведены стандартные надписи и цвета корпуса. Под заказ надпись и цвет могут быть любыми.
Скачать таблицу вариантов исполнений УДП 513-11 ИКЗ-R3.
Например, устройство дистанционного пуска со встроенным изолятором короткого замыкания с надписью Пуск дымоудаления и корпусом оранжевого цвета будет иметь следующее обозначение: УДП 513-11 ИКЗ-R3«ПУСК ДЫМОУДАЛЕНИЯ», цвет оранжевый.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Наличие встроенного изолятора | Да |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP31 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 86 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 48 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Наличие встроенного изолятора | Да |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP31 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 86 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 48 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
Вас также может заинтересовать:
УДП4A-G000SF-S214-01 Устройство дистанционного пуска со сдвоенной группой контактов, многор.элемент, настенное крепление (цвет зеленый) (бывший MCP4A-G000SF-S214-01)

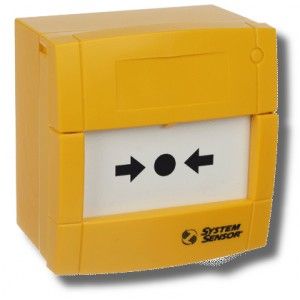

УДП1B-Y470SF-S214-01 Устройство дистанционного пуска (желтый пластик, настенная установка), (бывший MCP1B-Y470SF-S214-01)
