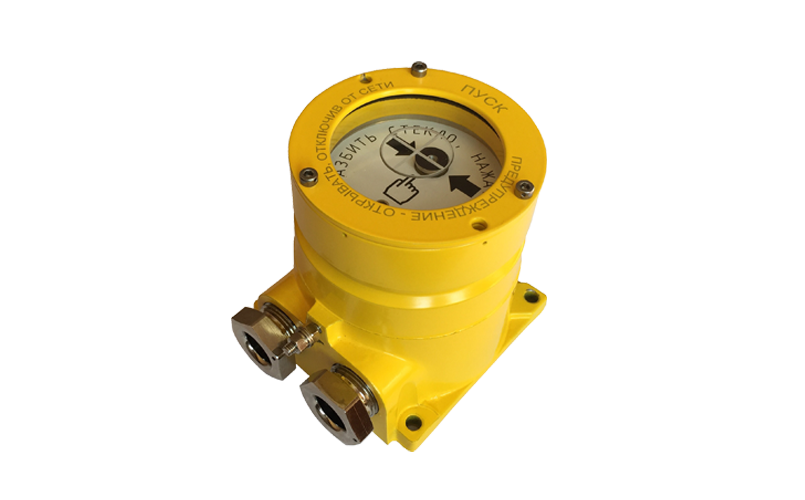

Устройство дистанционного пуска взрывозащищённое ЕхУДП-1-R3-А-M20-Ж Пуск пожаротушения

Устройство дистанционного пуска взрывозащищённое Рубеж ЕхУДП-1-R3-А-M20-Ж "Пуск пожаротушения"

ЕхУДП-1-R3 выполняет следующие функции:

• передачу сигнала «Сработка УДП» в приемно-контрольный прибор при нажатии кнопки;
• индикацию режима работы УДП;
• тестирование работоспособности с помощью магнита.

Устройство дистанционного пуска «ЕхУДП-1-R3» выпускается класса В. Ручное включение ЕхУДП-1-R3 в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

Устройства дистанционного пуска могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.

Цвет корпуса УДП – желтый или оранжевый. По заказу цвет может быть любой, кроме красного. Цвет светодиода, индицирующего состояние УДП – зелёный. На передней панели располагается надпись «ПУСК» или другая надпись по заявке потребителя.

Питание и информационный обмен УДП осуществляются по двухпроводной АЛС.
В системе каждое устройство дистанционного пуска занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.

Извещатель ЕхУДП-1-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Обозначение типа извещателя: ЕхУДП-1-R3 – извещатель пожарный ручной взрывозащищенный.

2 – Протокол: R3.

3 – Материал корпуса:

• -Н – 12Х18Н10Т;
• -А – алюминиевый сплав.

4 – Тип штуцера кабельного ввода:

• -Т (или Т- G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
• -Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
• -К – для открытой прокладки кабеля;
• -Б – под бронированный кабель;
• -БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
• -МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
• -МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
• -М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
• -М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
• -З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
• -З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
• -З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2.

Примечание: при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.

5 – Диаметр подключаемых кабелей:

• без обозначения - от 8 до 14 мм;
• 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).

6 – Цвет корпуса по заказу (кроме красного): Ж –жёлтый, О – оранжевый, З – зелёный, С – синий, Ч – чёрный;

7 – Надпись на лицевой панели по заказу (например): ПУСК или ПУСК ПОЖАРОТУШЕНИЯ;

8 – Гарантийный срок: по умолчанию 3 года, 5 - 5 лет.
