Устройство контроля положения запорной арматуры УКПЗА v2

()

Устройство контроля положения запорной арматуры УКПЗА v2

Изображение товара

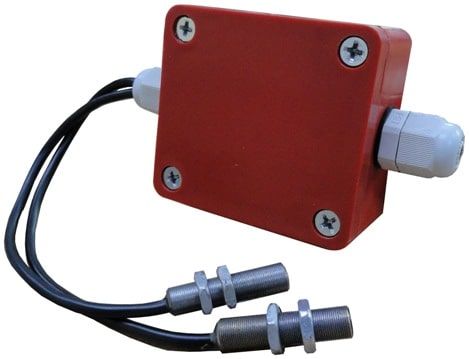

Устройство контроля положения запорной арматуры УКПЗА v1, v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП», г. Новосибирск и аналогичных им в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

УКПЗА v1, v2 устанавливается со стороны внутренней резьбы крана,  оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- «сухих контактов» реле (модификация v1);

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);



Устройство контроля положения запорной арматуры V1

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

«сухие контакты» реле (2 реле с нормально-открытыми контактами):

- Неисправность (K1 – замкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного;

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые или дискретные входы.

Дополнительно:

Устройство контроля положения запорной арматуры V1

Устройство контроля положения запорной арматуры V2

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

выход, имеющий внутреннее сопротивление:

- 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто);

- 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- 4 кОм – Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые входы.

Дополнительно:

Устройство контроля положения запорной арматуры V2

Для монтажа устройства на краны шаровые необходимо выбрать тип кронштейна в соответствии с DN крана.

DN крана шарового

Тип кронштейна

DN 15

Кронштейн КШ-15-46-И

DN 20

Кронштейн КШ-20-46-И

DN 25

Кронштейн КШ-25-46-И

DN 32

Кронштейн КШ-32-46-И

DN 40

Кронштейн КШ-40-46-И

DN 50

Кронштейн КШ-50-46-И

Спецавтоматика
4485
Цена
Розничная цена: 4 485 руб. 4 485 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000022806
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Устройство контроля положения запорной арматуры УКПЗА v1, v2 предназначено для контроля положения (состояния «Закрыто»/«Открыто») шаровых кранов DN 15-DN 50 с ручкой «рычаг» фирмы «ГАЛЛОП», г. Новосибирск и аналогичных им в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

УКПЗА v1, v2 устанавливается со стороны внутренней резьбы крана,  оснащено бесконтактными индукционными датчиками, имеющими встроенные светодиодные индикаторы для визуального наблюдения,

УКПЗА формирует извещения о положении запорного органа во внешние цепи с помощью:

- «сухих контактов» реле (модификация v1);

- изменения внутреннего сопротивления выхода для подключения шлейфа сигнализации «ШС» (модификация v2);



Устройство контроля положения запорной арматуры V1

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

«сухие контакты» реле (2 реле с нормально-открытыми контактами):

- Неисправность (K1 – замкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного;

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые или дискретные входы.

Дополнительно:

Устройство контроля положения запорной арматуры V1

Устройство контроля положения запорной арматуры V2

Напряжение питания:

9 - 30 В

Потребляемый ток:

не более 0,05 А

Выход трансляции состояния:

выход, имеющий внутреннее сопротивление:

- 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто);

- 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто);

- 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто);

- 4 кОм – Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто).

*состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки крана, устанавливается потребителем.

Подключение:

- в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа;

- к контроллеру, имеющему аналоговые входы.

Дополнительно:

Устройство контроля положения запорной арматуры V2

Для монтажа устройства на краны шаровые необходимо выбрать тип кронштейна в соответствии с DN крана.

DN крана шарового

Тип кронштейна

DN 15

Кронштейн КШ-15-46-И

DN 20

Кронштейн КШ-20-46-И

DN 25

Кронштейн КШ-25-46-И

DN 32

Кронштейн КШ-32-46-И

DN 40

Кронштейн КШ-40-46-И

DN 50

Кронштейн КШ-50-46-И

Характеристики
Артикул производителя:00000022806Бренд:СпецавтоматикаСнято с производства:N
