Устройство контроля положения запорной арматуры УКПЗА v4

()

Устройство контроля положения запорной арматуры УКПЗА v4

Изображение товара

Устройство контроля положения запорной арматуры УКПЗА v4 предназначено для контроля положения (состояния «Закрыто»/«Открыто») запорного органа дисковых ручных поворотных затворов в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

Положение запорного органа арматуры определяется положением образующих с ним механическую связь конструктивных частей (рукояток, валов и т.д.), оказывающих воздействие на датчики устройства.

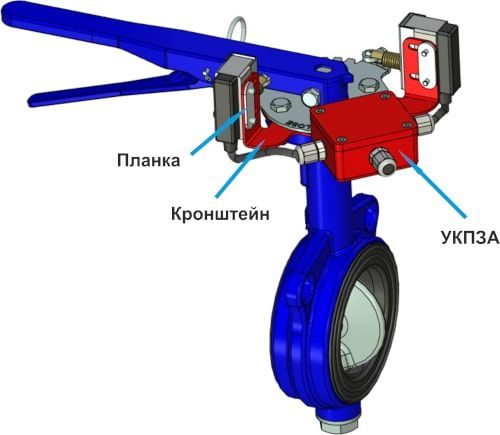

Модификация v4 состоит из клеммного блока, расположенного в герметичном корпусе и подключенных к нему через кабельные вводы двух контактных датчиков с перекидными «сухими контактами». Для работы устройства не требуется внешнего источника питания постоянного тока.

При нахождении рукоятки затвора в крайних положениях («Закрыто» либо «Открыто») датчик, определяющий положение рукоятки затвора замыкает нормально-открытый и размыкает нормально-закрытый «сухой контакт».

При нахождении рукоятки затвора в промежуточном положении (между положениями «Закрыто»/«Открыто») датчики находятся в выключенном состоянии (нормально-открытые «сухие контакты» разомкнуты, нормально-замкнутые «сухие контакты» замкнуты).

Преимущества

  • Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
  • Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами;
  • Для работы устройства не требуется внешнего источника питания постоянного тока.

Для установки УКПЗА v4 существует два варианта кронштейна, различающиеся установочным размером по типу верхнего фланца затвора. При заказе УКПЗА v4 необходимо уточнить - какой тип кронштейна подойдет к вашему затвору.

Тип верхнего фланца затвора

по ISO 5211

Тип кронштейна

Внешний вид

F05

Кронштейн ЗД-50-46-К

Кронштейн ЗД-50-46-К

F07

Кронштейн ЗД-70-46-К

Кронштейн ЗД-70-46-К

Спецавтоматика
3220
Цена
Розничная цена: 3 220 руб. 3 220 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000022798
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Устройство контроля положения запорной арматуры УКПЗА v4 предназначено для контроля положения (состояния «Закрыто»/«Открыто») запорного органа дисковых ручных поворотных затворов в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.

Положение запорного органа арматуры определяется положением образующих с ним механическую связь конструктивных частей (рукояток, валов и т.д.), оказывающих воздействие на датчики устройства.

Модификация v4 состоит из клеммного блока, расположенного в герметичном корпусе и подключенных к нему через кабельные вводы двух контактных датчиков с перекидными «сухими контактами». Для работы устройства не требуется внешнего источника питания постоянного тока.

При нахождении рукоятки затвора в крайних положениях («Закрыто» либо «Открыто») датчик, определяющий положение рукоятки затвора замыкает нормально-открытый и размыкает нормально-закрытый «сухой контакт».

При нахождении рукоятки затвора в промежуточном положении (между положениями «Закрыто»/«Открыто») датчики находятся в выключенном состоянии (нормально-открытые «сухие контакты» разомкнуты, нормально-замкнутые «сухие контакты» замкнуты).

Преимущества

  • Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
  • Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами;
  • Для работы устройства не требуется внешнего источника питания постоянного тока.

Для установки УКПЗА v4 существует два варианта кронштейна, различающиеся установочным размером по типу верхнего фланца затвора. При заказе УКПЗА v4 необходимо уточнить - какой тип кронштейна подойдет к вашему затвору.

Тип верхнего фланца затвора

по ISO 5211

Тип кронштейна

Внешний вид

F05

Кронштейн ЗД-50-46-К

Кронштейн ЗД-50-46-К

F07

Кронштейн ЗД-70-46-К

Кронштейн ЗД-70-46-К

Характеристики
Артикул производителя:00000022798Бренд:СпецавтоматикаСнято с производства:N
