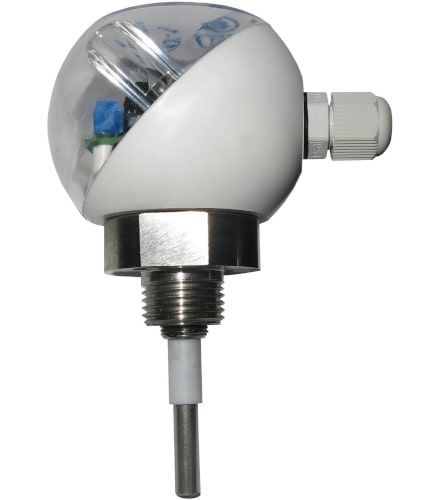

Устройство контроля уровня жидкости УКУ-1 v2 исполнение с резьбой

()

Устройство контроля уровня жидкости УКУ-1 v2 исполнение с резьбой

Изображение товара

Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.

Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.

Технические характеристики

  • Контролируемая среда - электропроводная и неэлектропроводная жидкость;
  • Давление контролируемой среды не более 1,8 МПа;
  • Питание: по отдельной линии - 9-30В, 6,1мА, в режиме микропотребления по шлейфу сигнализации - 70 мкА;
  • Выход - два контакта 0,1А, 220В;
  • Сигналы - Норма, Уровень, Авария;
  • Материал электродов: нержавеющая сталь, обычная сталь с защитным покрытием (по требованию), алюминий (по требованию), электроды не связаны с цепями питания;
  • Длина центрального электрода УКУ-1 может быть увеличена при помощи удлиняющих электродов длиной L 500 мм и муфт для соединения электродов;
  • Определение уровней в емкости возможно при монтаже УКУ-1 в боковых стенках емкости на нужных высотах.

Если емкость неметаллическая, то необходимо приобрести дополнительный электрод такой же длины с пробкой для крепления, который размещается параллельно центральному электроду, и соединяется с резьбовым электродом УКУ-1 пластиной.

Преимущества

  • Четыре диапазона по чувствительности;
  • Ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
  • Переключение с помощью перемычек режима работы «Затопление/Осушение»;
  • Работа по двухпроводной линии от шлейфа сигнализации;
  • Гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
  • Контакты реле могут быть использованы для подключения внешней сигнализации.



ИзготовлениеРезьба на конце электрода
Критерий ВыбораМатериал электродов 12Х18Н (по умолчанию)

Спецавтоматика
5300
Цена
Розничная цена: 5 300 руб. 5 300 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000011041
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.

Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.

Технические характеристики

  • Контролируемая среда - электропроводная и неэлектропроводная жидкость;
  • Давление контролируемой среды не более 1,8 МПа;
  • Питание: по отдельной линии - 9-30В, 6,1мА, в режиме микропотребления по шлейфу сигнализации - 70 мкА;
  • Выход - два контакта 0,1А, 220В;
  • Сигналы - Норма, Уровень, Авария;
  • Материал электродов: нержавеющая сталь, обычная сталь с защитным покрытием (по требованию), алюминий (по требованию), электроды не связаны с цепями питания;
  • Длина центрального электрода УКУ-1 может быть увеличена при помощи удлиняющих электродов длиной L 500 мм и муфт для соединения электродов;
  • Определение уровней в емкости возможно при монтаже УКУ-1 в боковых стенках емкости на нужных высотах.

Если емкость неметаллическая, то необходимо приобрести дополнительный электрод такой же длины с пробкой для крепления, который размещается параллельно центральному электроду, и соединяется с резьбовым электродом УКУ-1 пластиной.

Преимущества

  • Четыре диапазона по чувствительности;
  • Ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
  • Переключение с помощью перемычек режима работы «Затопление/Осушение»;
  • Работа по двухпроводной линии от шлейфа сигнализации;
  • Гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
  • Контакты реле могут быть использованы для подключения внешней сигнализации.



ИзготовлениеРезьба на конце электрода
Критерий ВыбораМатериал электродов 12Х18Н (по умолчанию)
Характеристики
Артикул производителя:00000011041Бренд:СпецавтоматикаСнято с производства:N
