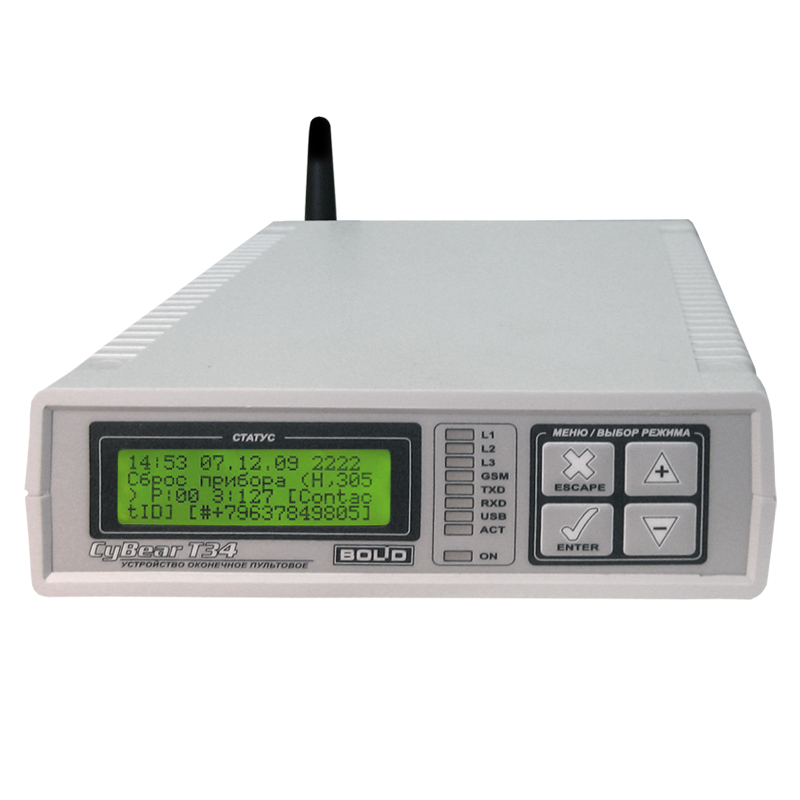

Устройство оконечное пультовое предназначено для работы в комплексах охранно-пожарной сигнализации, обеспечивает одновременный независимый прием, декодирование и трансляцию извещений, поступающих по двум коммутируемым линиям проводной телефонной сети и по сети GSM, отображение событий на дисплее в текстовом виде.
Особенности
УСТРОЙСТВО МОЖЕТ РАБОТАТЬ В ДВУХ РЕЖИМАХ:
- в режиме трансляции событий на АРМ ПЦО на базе персонального компьютера, (ведомый режим или «SLAVE»). Имеет режимы совместимости с протоколами АРМ «Эгида», SurGard MLR2, Ademco 685;
- автономно в режиме пульта централизованного наблюдения, (ведущий режим или «MASTER»). В этом случае принимаемые извещения сохраняются в энергонезависимой памяти с возможностью отображения на ЖК-дисплее и/или документирования на принтере с последовательным интерфейсом RS-232 в текстовом виде.
ФОРМАТЫ ПРИНИМАЕМЫХ СООБЩЕНИЙ И ПОДДЕРЖИВАЮЩИЕ ИХ ОБЪЕКТОВЫЕ УСТРОЙСТВА:
- SMS-сообщения; прием с помощью УОП-3 GSM, передача с УО-4С всех исполнений
| Количество каналов оповещения | 3 |
| Ток потребления, мА: | |
| Формат передачи данных | ADEMCO Contact ID; протокол «S480»; по каналу GSM: ADEMCO Contact ID; СМС-сообщения |
| - от источника 12 В, не более | 300 |
| Протокол обмена | АРМ ПЦО «Эгида»; SurGard MLR2; Ademco 685 |
| Степень защиты | IP20 |
| Внешние интерфейсы для обмена, программирования и управления | RS-232 или USB |
| Диапазон рабочих температур, °С | +1…+40 |
| Напряжение питания, B: | |
| Габаритные размеры, мм | 190х140х40 |
| - от внешнего источника питания | 12 |
| Количество каналов оповещения | 3 |
| Формат передачи данных | ADEMCO Contact ID; протокол «S480»; по каналу GSM: ADEMCO Contact ID; СМС-сообщения |
| Протокол обмена | АРМ ПЦО «Эгида»; SurGard MLR2; Ademco 685 |
| Внешние интерфейсы для обмена, программирования и управления | RS-232 или USB |
| Напряжение питания, B: | |
| - от внешнего источника питания | 12 |
| Ток потребления, мА: | |
| - от источника 12 В, не более | 300 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | +1…+40 |
| Габаритные размеры, мм | 190х140х40 |
| Количество независимых каналов связи УОП GSM | 3 | |
| Форматы приема извещений | ADEMCO Contact ID, протокол «S480»; по каналу GSM: ADEMCO Contact ID, СМС-сообщения | |
| Сопряжение с АРМ | по интерфейсу RS-232 или USB, скорость передачи данных 19200 бит/с, формат данных- 8N1 | |
| Протокол обмена данными с центральным контроллером | АРМ ПЦО «Эгида», SurGard MLR2, Ademco 685 | |
| Сопряжение с принтером | по интерфейсу RS-232 | |
| Энергонезависимый буфер памяти | 128 кБ | |
| ЖК дисплей для отображения поступающих сообщений, состояния каналов связи УОП и текущего времени | Гарантированный уровень приема УОП | от 0 до -30...-43 дБ |
| Допустимый уровень вызывного сигнала | (20-110) В | |
| Электрическое и функциональное сопряжение УОП с абонентской линией соответствует ГОСТ 25007-81 | ||
| Электропитание УОП | напряжение 12В, ток - не более 300 мА | |
| Габаритные размеры | 190х140х40 мм | |
| Масса с блоком питания | не более 0,9 кг | |
