Устройство сигнально-пусковое автономное автоматическое УСПАА-1 мод.v2

()

Устройство сигнально-пусковое автономное автоматическое УСПАА-1 мод.v2

Изображение товара



Предназначено для контроля температуры в защищаемом помещении, управляет процессом запуска модуля пожаротушения.

Устройство содержит:

  • два элемента питания напряжением 3 В типа CR 2032;
  • два тепловых реле с номинальными температурами срабатывания 60 и 70 °C;
  • встроенный оптический световой оповещатель;
  • встроенный звуковой оповещатель;
  • кнопку «Контроль» для проверки функционирования устройства в различных режимах работы;
  • перемычку «Задержка времени» для формирования тактики запуска пиропатрона;
  • «Чеку», соединенную с крышкой устройства, для полного отключения его от источника питания.

Режимы работы устройства:

  • «Дежурный режим»
  • «Внимание»
  • «Пожар»

Преимущества

  • Наличие собственного источника питания, обеспечивающего применение устройства для защиты объектов с отсутствием или нерегулярным электроснабжением.
  • Время работы устройства после монтажа в режиме ожидания от одного комплекта батарей (фирмы «Energizer») не менее 10 лет.
  • Выдача предупреждающих светозвуковых сигналов «Внимание» («Пожар1), «Пожар» («Пожар2») с последующим формированием команды «Пуск». Возможность многократной приостановки запуска электровоспламенителей.

В «Дежурном режиме» устройство является нетокопотребляющим. При нажатии кнопки «Контроль» осуществляется проверка напряжения питания и проверка целостности цепи запуска пиропатрона. При нормальных параметрах устройство выдает однократный звуковой и световой сигналы. Ток по цепи электровоспламенителя при нажатии кнопки «Контроль» не более 10 мкА.

При обрыве цепи пиропатрона формируется сигнал «Авария-1» – попеременно телефонная трель и прерывистый модулированный по частоте сигнал.

При низком уровне напряжения питания формируется сигнал «Авария-2» – прерывистый модулированный по частоте звуковой сигнал.

Режим «Внимание» формируется при срабатывании теплового реле с номинальной температурой 60 °C. Температура возврата в дежурный режим – не выше 50 °C. Устройство выдает короткие световые и звуковые сигналы оповещения. Длительность свето-звукового сигналов «Внимание» – не менее 60 с. При отсутствии срабатывания теплового реле «Пожар», устройство выключает свето-звуковой сигналы «Внимание» и переходит в режим экономного энергопотребления.

Режим «Пожар» формируется при срабатывании теплового реле с номинальной температурой 70 °C.

Если не установлена перемычка «Задержка времени», то подача импульса на запуск пиропатрона осуществляется одновременно с формированием устройством режима «Пожар». При установке перемычки «Задержка времени» между моментом формирования режима «Пожар» и подачей импульса на запуск пиропатрона формируется выдержка времени не менее 30 с.

В режиме «Пожар» устройство выдает свето-звуковой сигналы, отличные от сигналов «Внимание».

В режиме «Пожар» при нажатии кнопки «Контроль» устройство формирует цикл сброса сигнала на запуск пиропатрона и в течении не менее 30 с выдает свето-звуковой сигнал «Внимание», затем в течении не менее 30 с свето-звуковой сигнал «Пожар», по истечении которого выдает импульс на запуск пиропатрона. Нажатием кнопки «Контроль» цикл сброса возможно повторить неоднократно.

В режиме «Пожар» в любой момент возможно отключить устройство от источника питания снятием «Чеки».

Для расширения возможностей устройства рекомендуется использовать дополнительные модули:

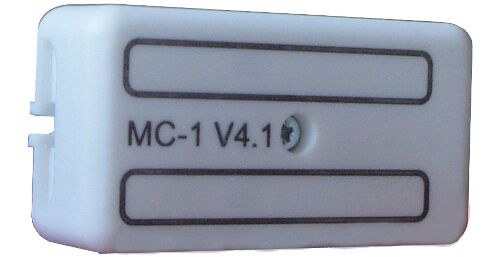

Модуль сопряжения МС-1 v4.1 «УСПАА-1 v2» для трансляции сигналов о срабатывании, коммутируемый ток до 100 мА, при напряжении до 220 В.

Модуль сопряжения МС-1 v4.2 «УСПАА-1 v2» для диодной развязки цепей УСПАА-1 при организации дистанционного пуска.

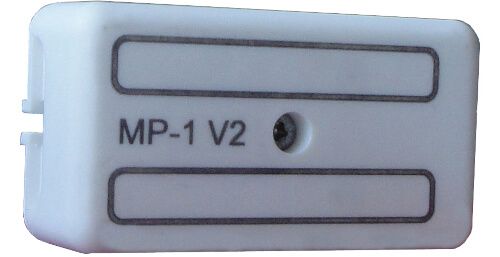

Релейный модуль МР-1 v2 «УСПАА-1 v2» для управления технологическим оборудованием, системой вентиляции и т. п., коммутируемый ток до 7А, при напряжении до 250 В.

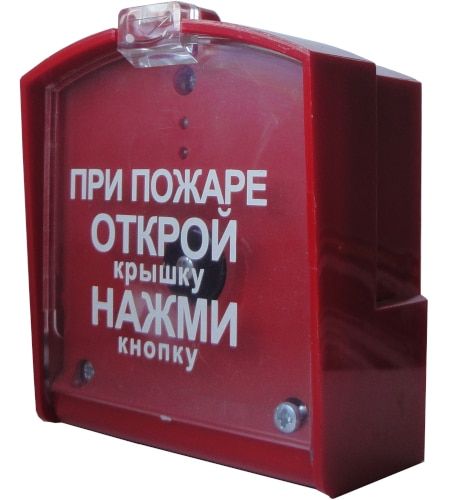

Модуль дистанционного пуска ПДП-1 v2 «УСПАА-1 v2» для организации ручного и автоматического дистанционного пуска с одновременной передачей сигнала о срабатывании установки на пульт ПЦН.



Критерий ВыбораМодификация v2

Спецавтоматика
2470
Цена
Розничная цена: 2 470 руб. 2 470 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000011549
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание



Предназначено для контроля температуры в защищаемом помещении, управляет процессом запуска модуля пожаротушения.

Устройство содержит:

  • два элемента питания напряжением 3 В типа CR 2032;
  • два тепловых реле с номинальными температурами срабатывания 60 и 70 °C;
  • встроенный оптический световой оповещатель;
  • встроенный звуковой оповещатель;
  • кнопку «Контроль» для проверки функционирования устройства в различных режимах работы;
  • перемычку «Задержка времени» для формирования тактики запуска пиропатрона;
  • «Чеку», соединенную с крышкой устройства, для полного отключения его от источника питания.

Режимы работы устройства:

  • «Дежурный режим»
  • «Внимание»
  • «Пожар»

Преимущества

  • Наличие собственного источника питания, обеспечивающего применение устройства для защиты объектов с отсутствием или нерегулярным электроснабжением.
  • Время работы устройства после монтажа в режиме ожидания от одного комплекта батарей (фирмы «Energizer») не менее 10 лет.
  • Выдача предупреждающих светозвуковых сигналов «Внимание» («Пожар1), «Пожар» («Пожар2») с последующим формированием команды «Пуск». Возможность многократной приостановки запуска электровоспламенителей.

В «Дежурном режиме» устройство является нетокопотребляющим. При нажатии кнопки «Контроль» осуществляется проверка напряжения питания и проверка целостности цепи запуска пиропатрона. При нормальных параметрах устройство выдает однократный звуковой и световой сигналы. Ток по цепи электровоспламенителя при нажатии кнопки «Контроль» не более 10 мкА.

При обрыве цепи пиропатрона формируется сигнал «Авария-1» – попеременно телефонная трель и прерывистый модулированный по частоте сигнал.

При низком уровне напряжения питания формируется сигнал «Авария-2» – прерывистый модулированный по частоте звуковой сигнал.

Режим «Внимание» формируется при срабатывании теплового реле с номинальной температурой 60 °C. Температура возврата в дежурный режим – не выше 50 °C. Устройство выдает короткие световые и звуковые сигналы оповещения. Длительность свето-звукового сигналов «Внимание» – не менее 60 с. При отсутствии срабатывания теплового реле «Пожар», устройство выключает свето-звуковой сигналы «Внимание» и переходит в режим экономного энергопотребления.

Режим «Пожар» формируется при срабатывании теплового реле с номинальной температурой 70 °C.

Если не установлена перемычка «Задержка времени», то подача импульса на запуск пиропатрона осуществляется одновременно с формированием устройством режима «Пожар». При установке перемычки «Задержка времени» между моментом формирования режима «Пожар» и подачей импульса на запуск пиропатрона формируется выдержка времени не менее 30 с.

В режиме «Пожар» устройство выдает свето-звуковой сигналы, отличные от сигналов «Внимание».

В режиме «Пожар» при нажатии кнопки «Контроль» устройство формирует цикл сброса сигнала на запуск пиропатрона и в течении не менее 30 с выдает свето-звуковой сигнал «Внимание», затем в течении не менее 30 с свето-звуковой сигнал «Пожар», по истечении которого выдает импульс на запуск пиропатрона. Нажатием кнопки «Контроль» цикл сброса возможно повторить неоднократно.

В режиме «Пожар» в любой момент возможно отключить устройство от источника питания снятием «Чеки».

Для расширения возможностей устройства рекомендуется использовать дополнительные модули:

Модуль сопряжения МС-1 v4.1 «УСПАА-1 v2» для трансляции сигналов о срабатывании, коммутируемый ток до 100 мА, при напряжении до 220 В.

Модуль сопряжения МС-1 v4.2 «УСПАА-1 v2» для диодной развязки цепей УСПАА-1 при организации дистанционного пуска.

Релейный модуль МР-1 v2 «УСПАА-1 v2» для управления технологическим оборудованием, системой вентиляции и т. п., коммутируемый ток до 7А, при напряжении до 250 В.

Модуль дистанционного пуска ПДП-1 v2 «УСПАА-1 v2» для организации ручного и автоматического дистанционного пуска с одновременной передачей сигнала о срабатывании установки на пульт ПЦН.



Критерий ВыбораМодификация v2
Характеристики
Артикул производителя:00000011549Бренд:СпецавтоматикаСнято с производства:N
