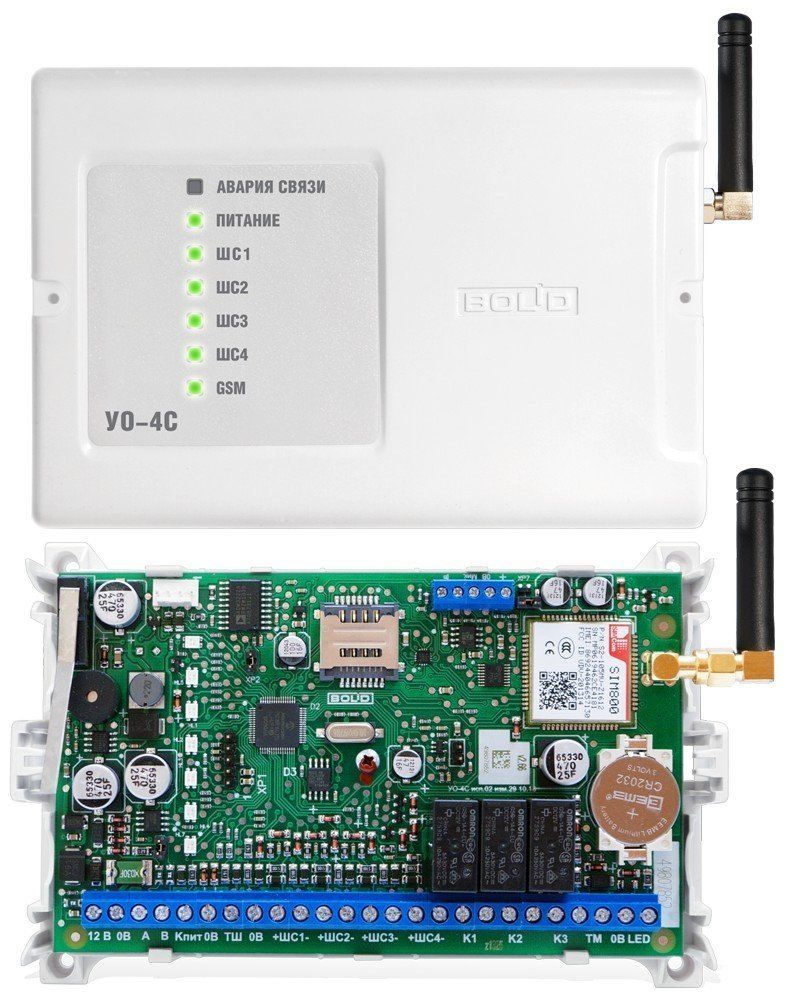

"УО-4С исп.02" предназначено для использования в централизованных и автономных системах охранно-пожарной безопасности производственных, коммерческих и жилых объектов (предприятий, банков, офисов, больниц, магазинов, складских помещений, жилых домов и т.д.).
"УО-4С" может применяться для работы как автономном режиме, так и в составе интегрированной системы "Орион" в качестве устройства передачи извещений по каналам сотовой связи GSM.
Особенности
- Опрос и трансляция сообщений приборов системы "Орион":
* под управлением пульта "С2000"/"С2000М" или ПО АРМ "Орион Про" (режим "Ведомый 1" и "Ведомый 2")
* без применения пульта (режим "Мастер")
- Работа в "Автономном" режиме
- Контроль 4 ШС и 1-го ШУ
- 4 тактики для каждого ШС ("Охранный, "Пожарный", "Вход", "Тревожный")
- 3 релейных выхода
- 8 тактик для управления реле ("Лампа", "Квитанция", "Сирена", "Управление замком", "ПЦН", "Выключить при взятии", "Внешнее управление", "Авария линия связи")
- Touch Memory для постановки и снятия охраны (16 ключей)
- Резервный GSM-канал с помощью дополнительной SIM-карты
- 5 телефонных номеров с индивидуальной настройкой фильтрации и формата сообщений
- Передача извещений: SMS, речевые сообщения, Contact ID (голосовой канал), CSD, GPRS
- Возможность редактирования и передачи пользовательских SMS в кириллице или латинице
- Защита от чтения конфигурации и автоматический контроль баланса
- Управление собственными ШС и выходами, разделами пульта посредством SMS-сообщений
- Контроль канала связи с абонентом
- Совместимость с АРМ ПЦО "Эгида-2" и "Эгида-3"
Комплектация
Резистор MF 1/2W-8K2-5% (4 шт.), винт саморез 2,2х6,5 с потайной головкой под крест DIN7982 (1шт.), шуруп 1-3х20.016 с дюбелем (3 шт.), ключ ТМ DS 1990R-F5, кабель сопряжения с компьютером (1шт.)
Дополнительная информация
Конфигурирование параметров «УО-4С» проводится с помощью программы Uprog.exe , лучше использовать последнюю версию «Uprog»
Дополнительное оборудование
(217864) Антенна 905 GSM, внешняя, SMA (male), 5dB
(223658) РИП-12 исп. 14 (РИП-12-2/7П2-Р), источник питания резервированный
(208944) Аккумулятор 12В/7А*ч
(072256) КТН (КТМ-Н) хром, считыватель Touch Memory накладной
(207627) Ключ SB 1990 A TouchMemory (черный)
(212871) USB-RS485, преобразователь интерфейсов
| Количество SIM-карт | 2 |
| Напряжение питания, B: | |
| Тип разъема для подключения антенны | SMA |
| - от внешнего источника питания | 10.2…15 |
| Количество ШС | 4 |
| Ток потребления, мА: | |
| Номинальное сопротивление выносного резистора, кОм | 8.2 |
| - в дежурном режиме не более | 150 |
| Количество номеров сотовых телефонов для рассылки тревожных сообщений | 5 |
| - в режиме передачи | 200 |
| Емкость памяти ключей Touch Memory | 16 |
| - максимальный | 1000 |
| Количество релейных выходов | 3 |
| Диапазон рабочих температур, °С | -20…+50 |
| Коммутируемое напряжение, В | 24 |
| Габаритные размеры, мм | 156х107х39 |
| Коммутируемый ток контактов реле, А | 1 |
| Масса, не более, кг | 0.3 |
| Количество SIM-карт | 2 |
| Тип разъема для подключения антенны | SMA |
| Количество ШС | 4 |
| Номинальное сопротивление выносного резистора, кОм | 8.2 |
| Количество номеров сотовых телефонов для рассылки тревожных сообщений | 5 |
| Емкость памяти ключей Touch Memory | 16 |
| Количество релейных выходов | 3 |
| Коммутируемое напряжение, В | 24 |
| Коммутируемый ток контактов реле, А | 1 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 10.2…15 |
| Ток потребления, мА: | |
| - в дежурном режиме не более | 150 |
| - в режиме передачи | 200 |
| - максимальный | 1000 |
| Диапазон рабочих температур, °С | -20…+50 |
| Габаритные размеры, мм | 156х107х39 |
| Масса, не более, кг | 0.3 |
