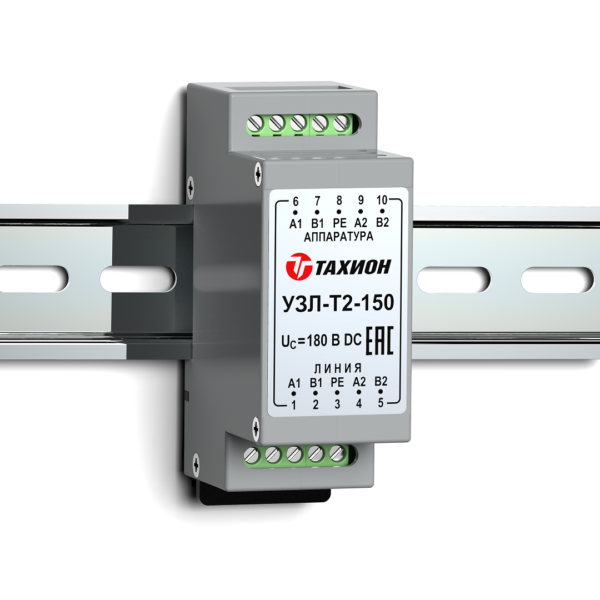

Устройство защиты оборудования телефонии УЗЛ-Т2-150 на две пары линий предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования связи и телефонии, использующего двухпроводные витые пары для передачи в стандартах xDSL, в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).
Защищаемое оборудование: модемы систем телефонии, приемные устройства, узлы связи.
Области применения:
- Защита электронных и квазиэлектронных АТС
- Защита xDSL и ISDN устройств (коммутаторов, роутеров, мультиплексоров)
- Защита оборудования систем связи и передачи данных стандартов ADSL2 / SDSL / VDSL / VDSL2
- Защита телефонов, факсов, модемов, подключённых к телефонным линиям RTC и ADSL
УЗЛ-Т2-150 по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-Т2-150 выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

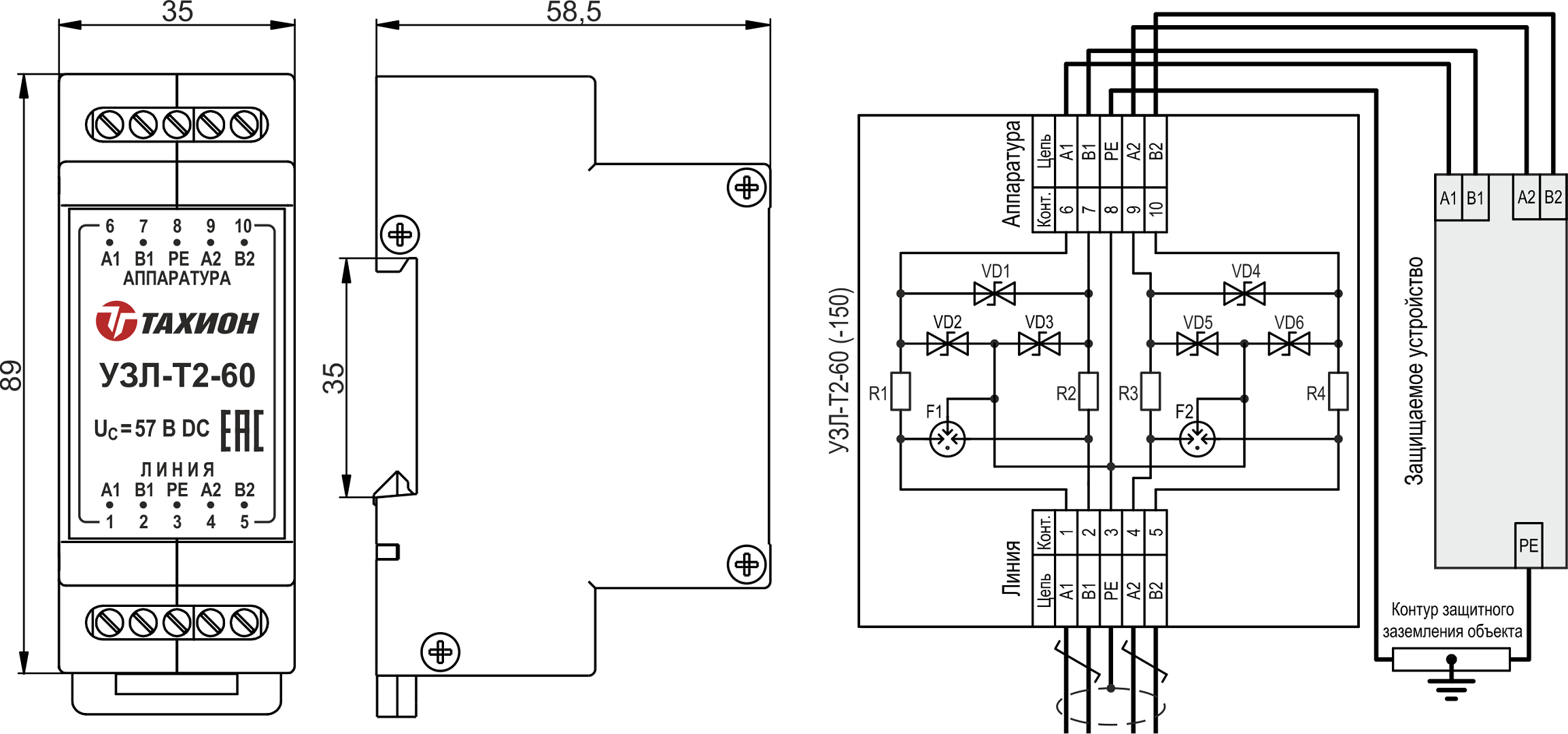

Габаритные и установочные размеры. Схема подключения:
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Номинальное рабочее напряжение UN | 170 В DC |
| Макс. длительное рабочее напряжение UС | 180В DC |
| Номинальный рабочий ток IN | 0,5 А |
| Номинальный ток разряда (8/20 мкс) In | 2 кА |
| Максимальный ток разряда (8/20 мкс) IMAX | 20 кА |
| C2 Уровень напряжения защиты UP при In пары относительно земли (A1-G,B1-G,A2-G,B2-G) (синфазная наводка) | 210В |
| C2 Уровень напряжения защиты UP при In между проводниками пары (А1-B1,A2-B2) (дифференциальная наводка) | 250В |
| Время срабатывания tA, не более | 10нс/100нс |
| Вносимая емкость в линию, не более | 60 пкФ |
| Скорость передачи данных, не более | 25 Мбит / сек |
| Количество защищаемых пар | 2 |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Категория испытаний по МЭК 61643-21 | A2,B2,С2,C3,D1 |
| Диапазон рабочих температур | – 55°С … +85°С |
| Габаритные размеры | 89 х 58 х 35 мм |
| Вес в упаковке | 90 г |
