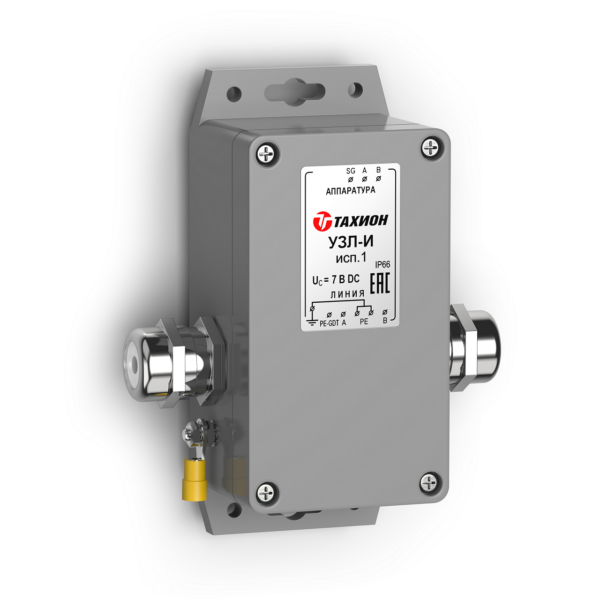

Устройство защиты УЗЛ-И исп.1 предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1). Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-И исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

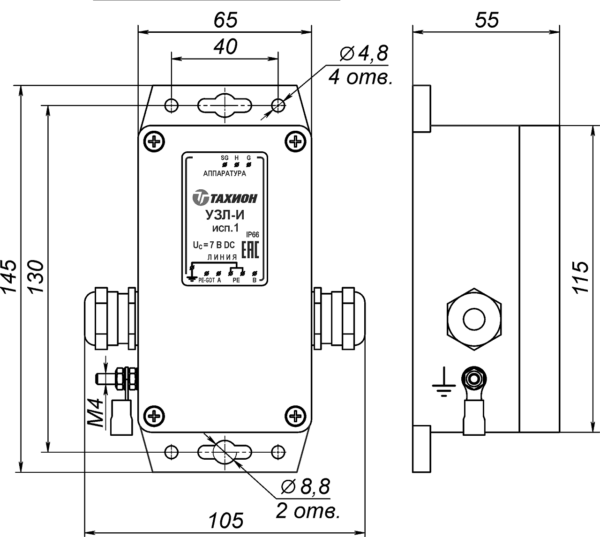

Габаритные и установочные размеры
Схемы включения

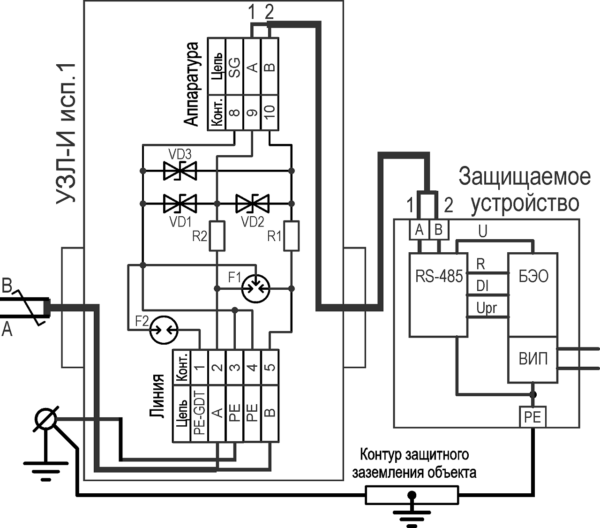

Схема включения 1. Используется в двухпроводных системах связи, в которых устройства подключены к общему контуру заземления:

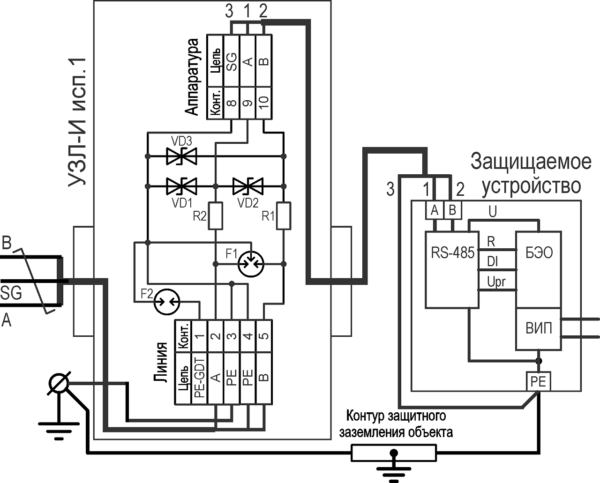

Схема включения 2. Используется в трехпроводных системах связи, в которых для выравнивания потенциалов земли между сигнальными землями (SG) устройств прокладывается возвратный проводник:

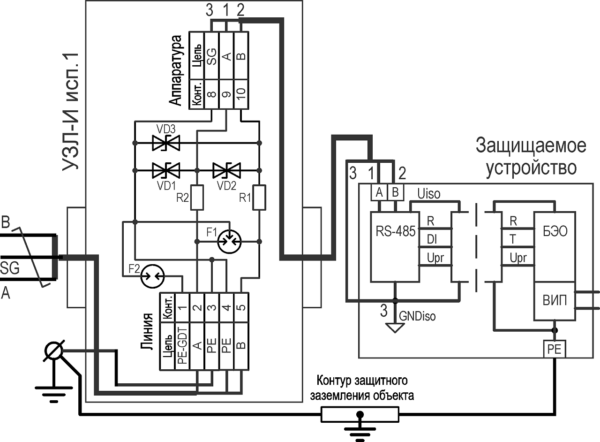

Схема включения 3. Используется в трехпроводных системах связи, в которых для устранения влияния разности потенциалов между сигнальными землями (SG) устройств применяются приемо-передатчики с гальванической развязкой:
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Номинальное рабочее напряжение UN | 5 В DC |
| Макс. длительное рабочее напряжение UС | 7 В DC |
| Номинальный рабочий ток IN | 100 мА |
| С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля | 2 / 2 кА |
| Суммарный импульсный ток (8/20 мкс) | 4 кА |
| С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) | 15 В 15 В 600 В |
| Время срабатывания tA, не более Линия-линия / линия-земля | 10 нс / 100 нс |
| Вносимое сопротивление на цепь, не более | 4,7 Ом |
| Скорость передачи данных, не более | 1 Мбит / сек |
| Диапазон рабочих температур | – 55°С … +85°С |
| Габаритные размеры, см | 105х145х55 мм |
| Масса с упаковкой, не более | 300 г |
| Кабельный ввод | PG11, Ø кабеля 6 ÷ 10 мм (2 шт.) |
| Сечение заземляющего провода, не более | 2,5 мм2 |
| Категория испытаний по МЭК 61643-21 | С2 |
