Описание

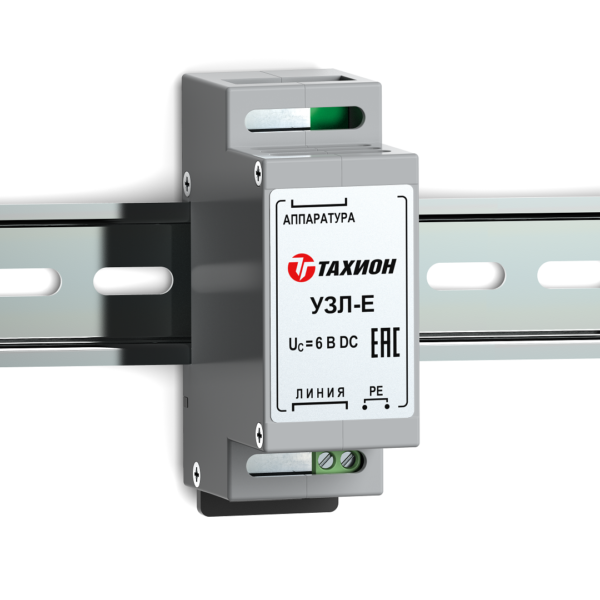

Устройство защиты УЗЛ-Е предназначено для защиты от импульсных перенапряжений портов локальной сети ETHERNET 10/100 Base-TX. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 61312-1).
Защищаемое оборудование:
сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
Устройство защиты УЗЛ-Е по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Степень защиты в соответствии с ГОСТ 14254 IP20.
Конструктивно УЗЛ-Е выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

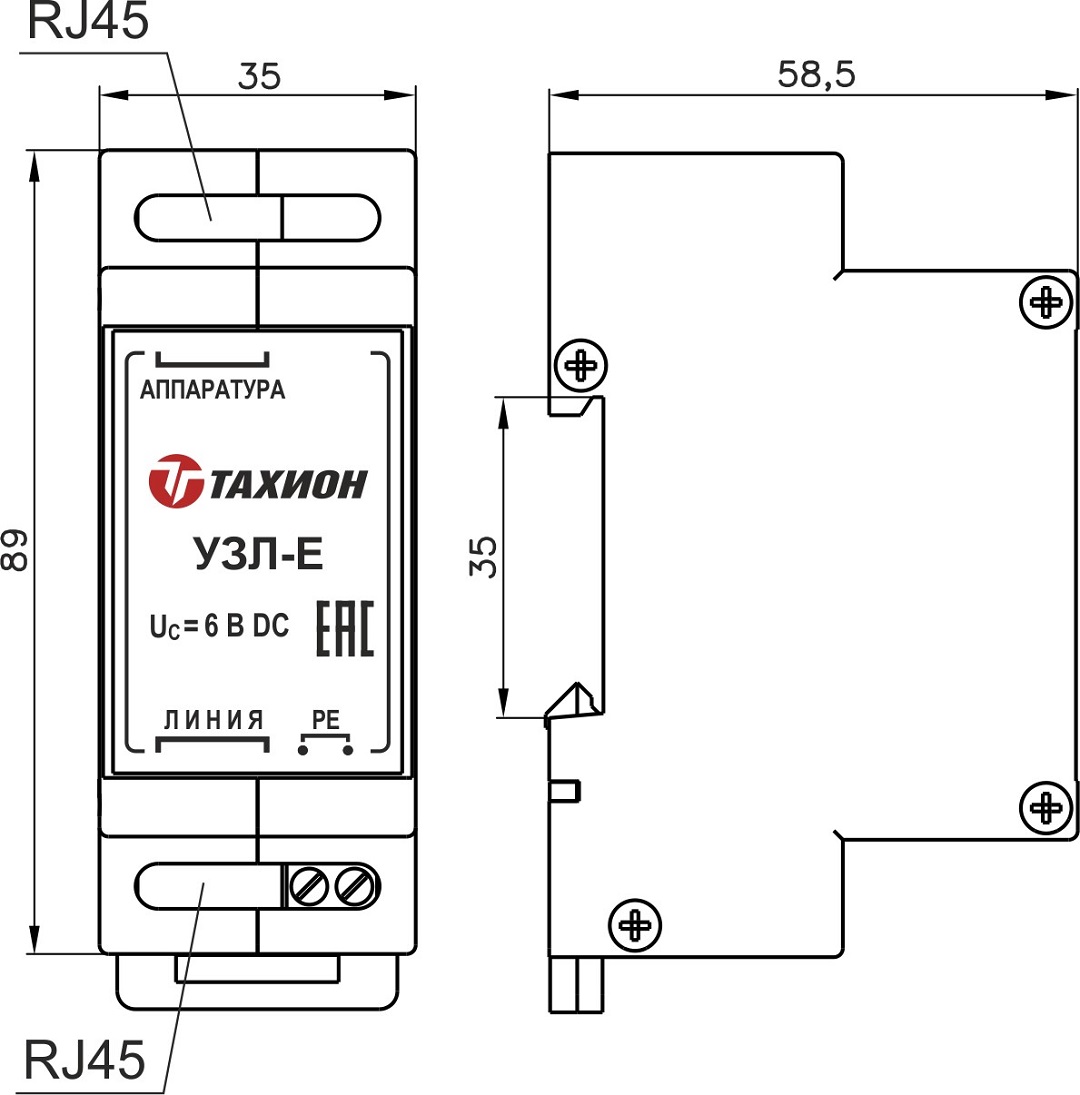

Габаритные размеры

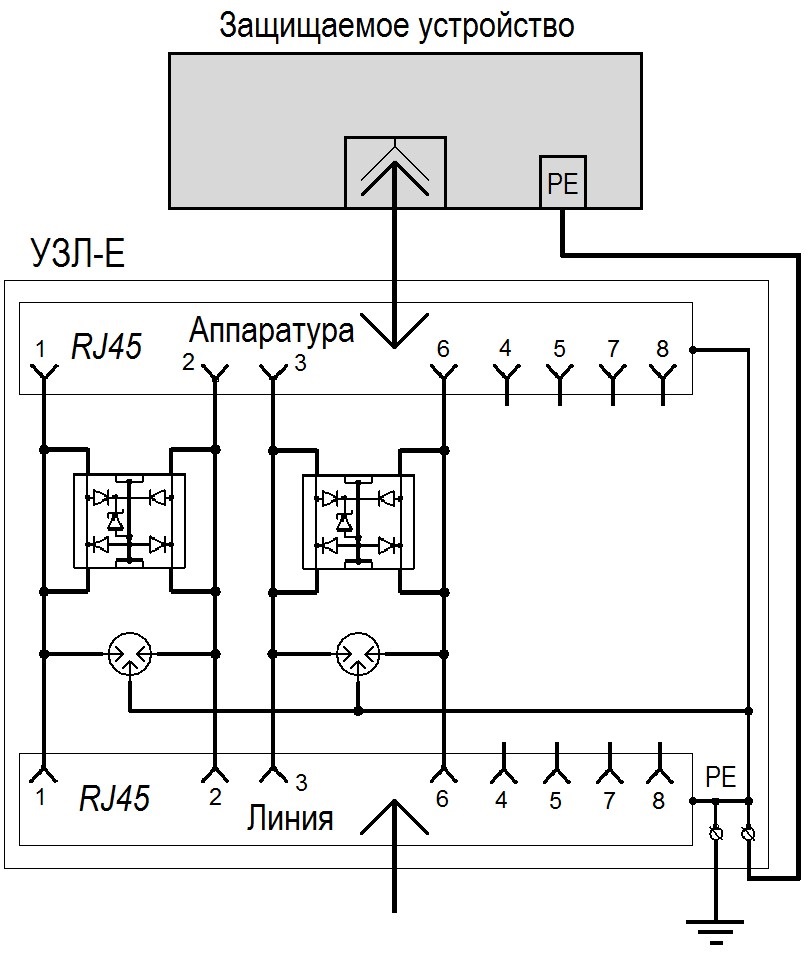

Схема
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Защищаемые пары | 1-2, 3-6 |
| Номинальное рабочее напряжение UN | 5 В DC |
| Макс. длительное рабочее напряжение UС | 6 В DC |
| Номинальный рабочий ток IN | 600 мА |
| Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2 | 250 А / 2 кА |
| Уровень напряжения защиты UP при In. Линия-линия / линия-земля, не более | 20 В / 550 В |
| Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более | 15 В/550 В |
| Время срабатывания Ta Линия-линия / линия-земля | <10 нс/<100 нс |
| Вносимое затухание | <3 дБ (<100МГц) |
| Диапазон рабочих температур | – 55°С ÷ +85°С |
| Габаритные размеры | 89 х 58 х 35 мм |
| Тип подключения (Вход-Выход) | RJ45-RJ45 |
| Вес в упаковке | 90 г |
| Категория испытаний по МЭК 61643-21 | С1, С2 |
Характеристики
