Описание

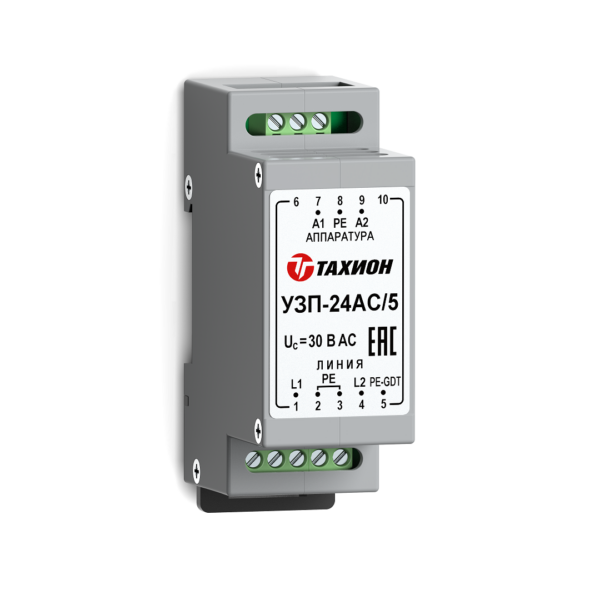

Устройство защиты УЗП-24AC/5 предназначено для защиты цепей вторичных источников электропитания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и прочих питаемых устройств от импульсных перенапряжений (грозовых, электростатических разрядов и др.).
Грозозащита УЗП-24AC/5 устанавливается на границе 1 ÷ 2 зон молниезащиты и выше (в соответствии с МЭК 61312-1).
-
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- УЗП-24AC/5 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
- Степень защиты IP20 в соответствии с ГОСТ 14254-96.
- Конструктивно УЗП-24AC/5 выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

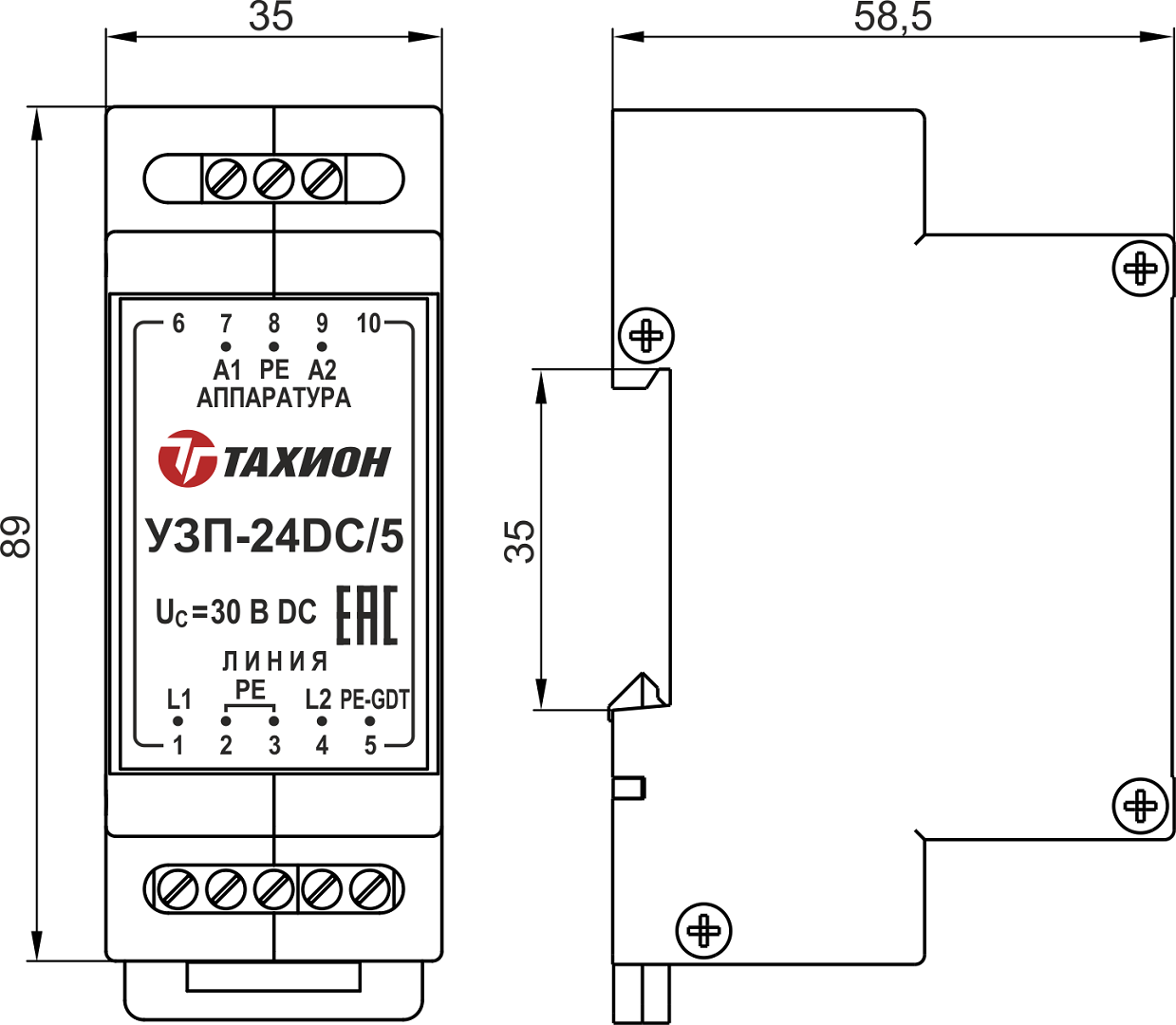

Габаритные и установочные размеры

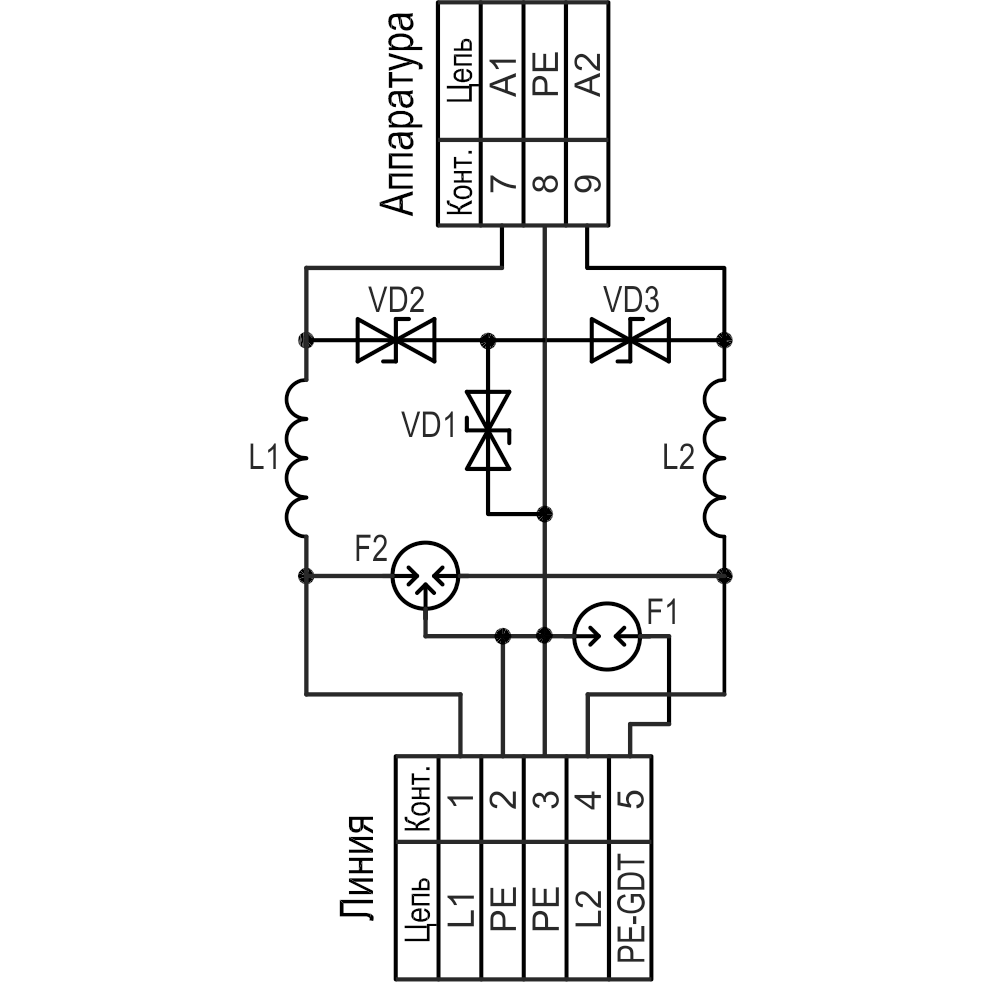

Принципиальная схема
Примеры схем включения

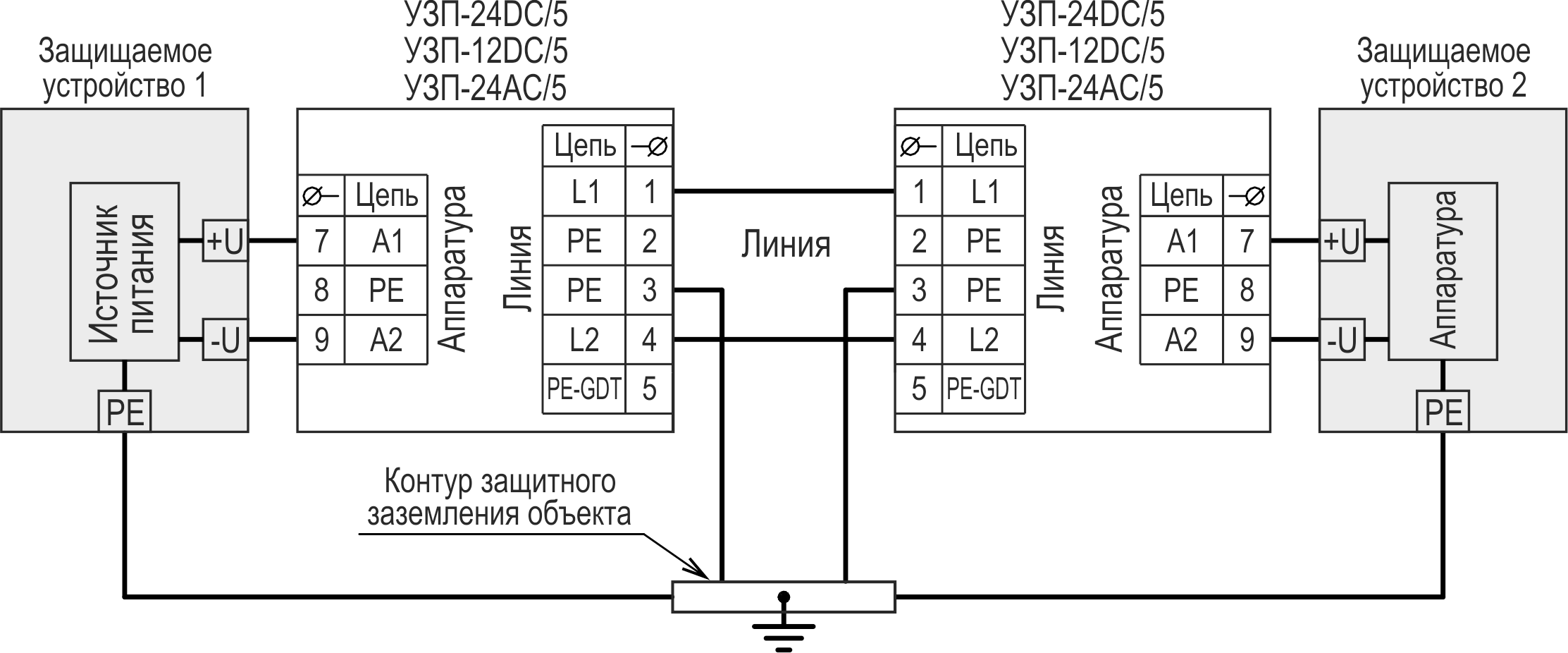

Защита цепей питания устройств, расположенных на одном объекте и имеющих общий контур заземления с системой выравнивания потенциалов

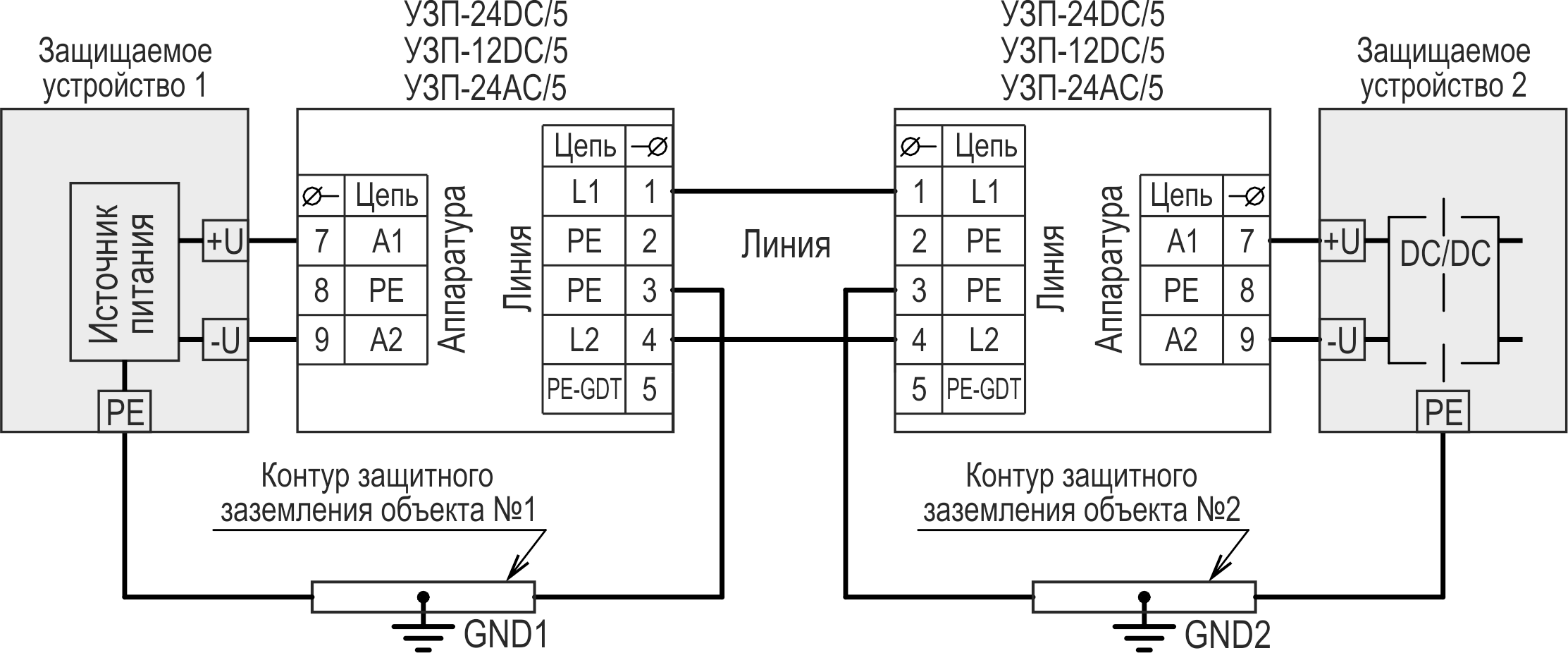

Защита цепей питания устройств, расположенных на удаленных объектах и не имеющих общего контура заземления
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Номинальное рабочее напряжение UN | 24 В AC |
| Макс. длительное рабочее напряжение UС | 30 В AC |
| Рабочий ток IN, не более | 5 A |
| С2 Номинальный ток разряда In (8/20 мкс) Линия-линия / линия-земля | 2,5 / 2,5 кА |
| Суммарный импульсный ток (8/20 мкс) | 5 кА |
| С2 Уровень напряжения защиты UP при In, не более: Линия – линия: (A1) относительно (A2) Линия – земля: (A1, A2) относительно (PE) Линия – земля: (A1, A2, PE) относительно (PE-GDT) | 80 В 80 В 600 В |
| Время срабатывания tA, не болееЛиния-линия / линия-земля | 10 нс / 100 нс |
| Вносим. cопротивление на цепь, не более | 0,2 Ом |
| Вносимая индуктивность на цепь | 20 мкГн |
| Диапазон рабочих температур | -55°С…+85°С |
| Габаритные размеры | 89 х 58 х 35 мм |
| Вес в упаковке | 90 г |
| Категория испытаний по МЭК 61643-21 | С2 |
Характеристики
