Описание

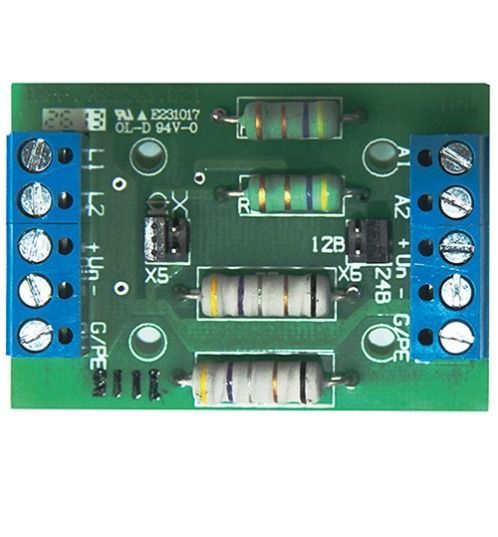

Устройство защиты УЗЛ-7,5/10кА-12/24В предназначено для защиты сигнальных цепей и цепей питания аппаратуры приёма и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, коммутационными помехами и др.) в пределах 1а (в) -2 зон молниезащиты (в соответствии с МЭК 61312-1). УЗЛ-7,5/10кА-12/24В используется для защиты аппаратуры охранного телевидения, промышленной автоматизации, систем сигнализации, аппаратуры телевидения высокой чёткости, работающей в стандартах АНD, HDCVI и HDTVI и др. Защищаемое оборудование: аналоговые видеокамеры, видеорегистраторы, мониторы, термокожухи для аналоговых уличных видеокамер. Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5. Конструктивно УЗЛ-7,5/10кА-12(24)В выполнено в виде печатной платы, что позволяет размещать его непосредственно в корпусе защищаемого устройства. Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| 5 В DC | 12/24 В DC |
| 6 В DC | 14/27 В DC |
| – | 16/28 В DC |
| – | 0,5 А |
| – | 1,5 А |
| 10 кА | 10 кА |
| 15 В | 30/50 В |
| 0,5 дБ | – |
| – | 1 Ом |
| 1 дБ | – |
| 30 нс | 30 нс |
| 1 | 1 |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | -55°С … +85°С |
| Габаритные размеры | 38х55,5х17 мм |
| Вес в упаковке | 50 г |
Характеристики
