Описание
Защищаемое оборудование: аналоговые видеокамеры, видеорегистраторы, мониторы, термокожухи для аналоговых уличных видеокамер.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
- Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
- Устройство выпускается в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Степень защиты УЗЛ-К IP20 в соответствии с ГОСТ 14254.
Конструктивно УЗЛ-К в корпусном исполнении для крепления на din-рейку
При использовании двух УЗЛ-К (на передающей и приёмной стороне), экран должен быть заземлён только в одной точке и нигде не иметь контакта с металлическими конструкциями. Точка заземления экрана определяется условиями объекта.

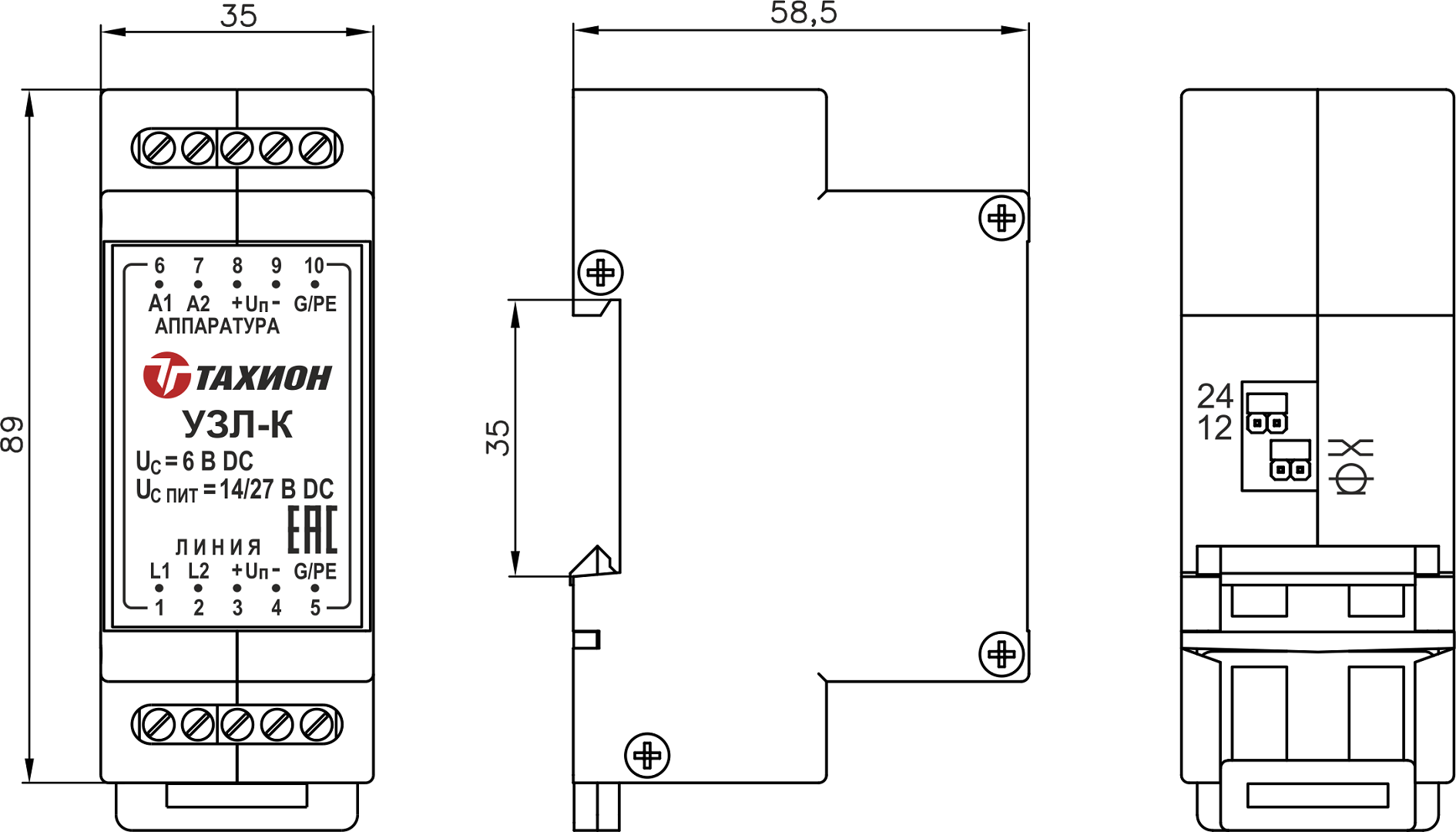

Габаритные и установочные размеры

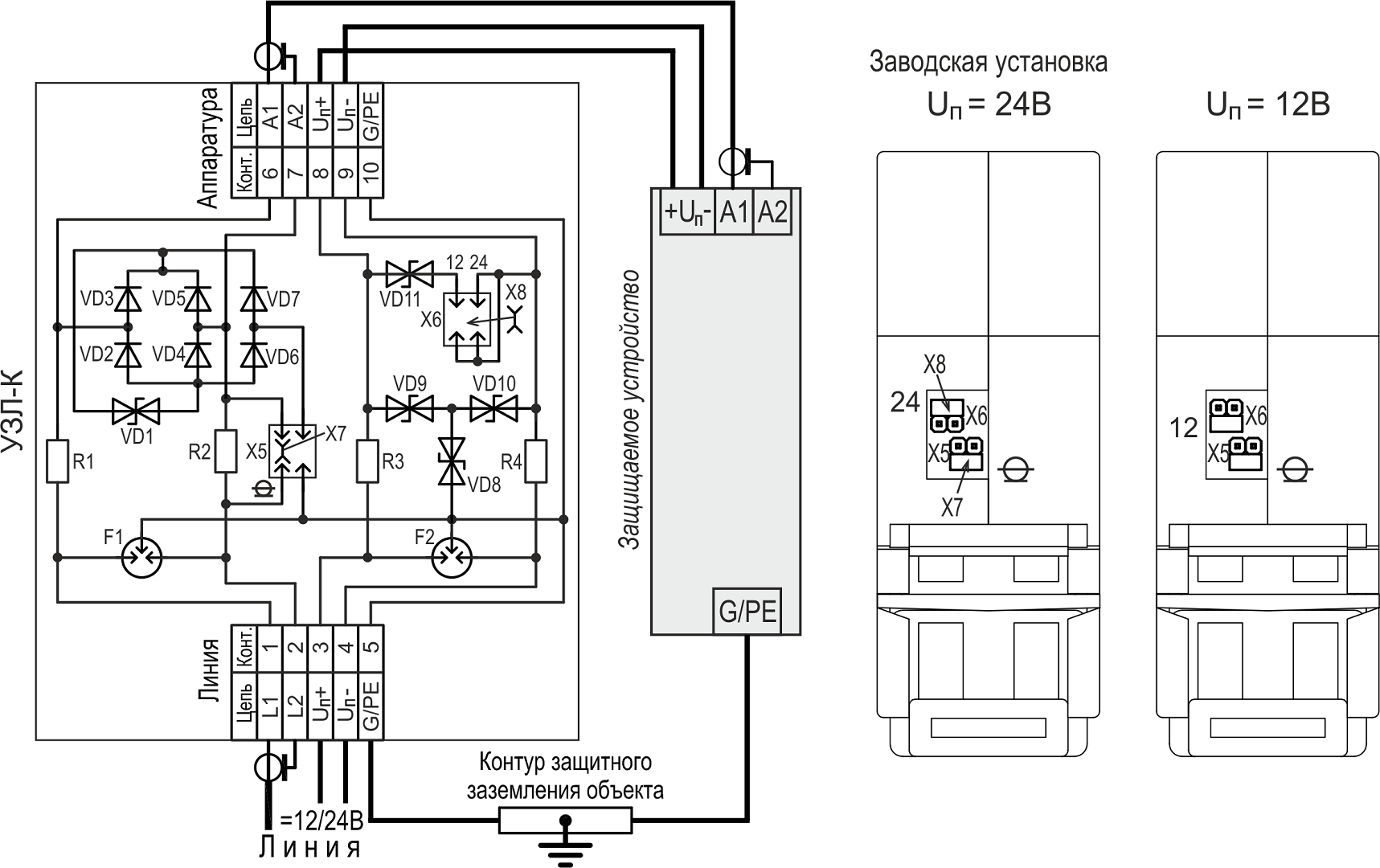

Схема подключения для коаксиальной линии

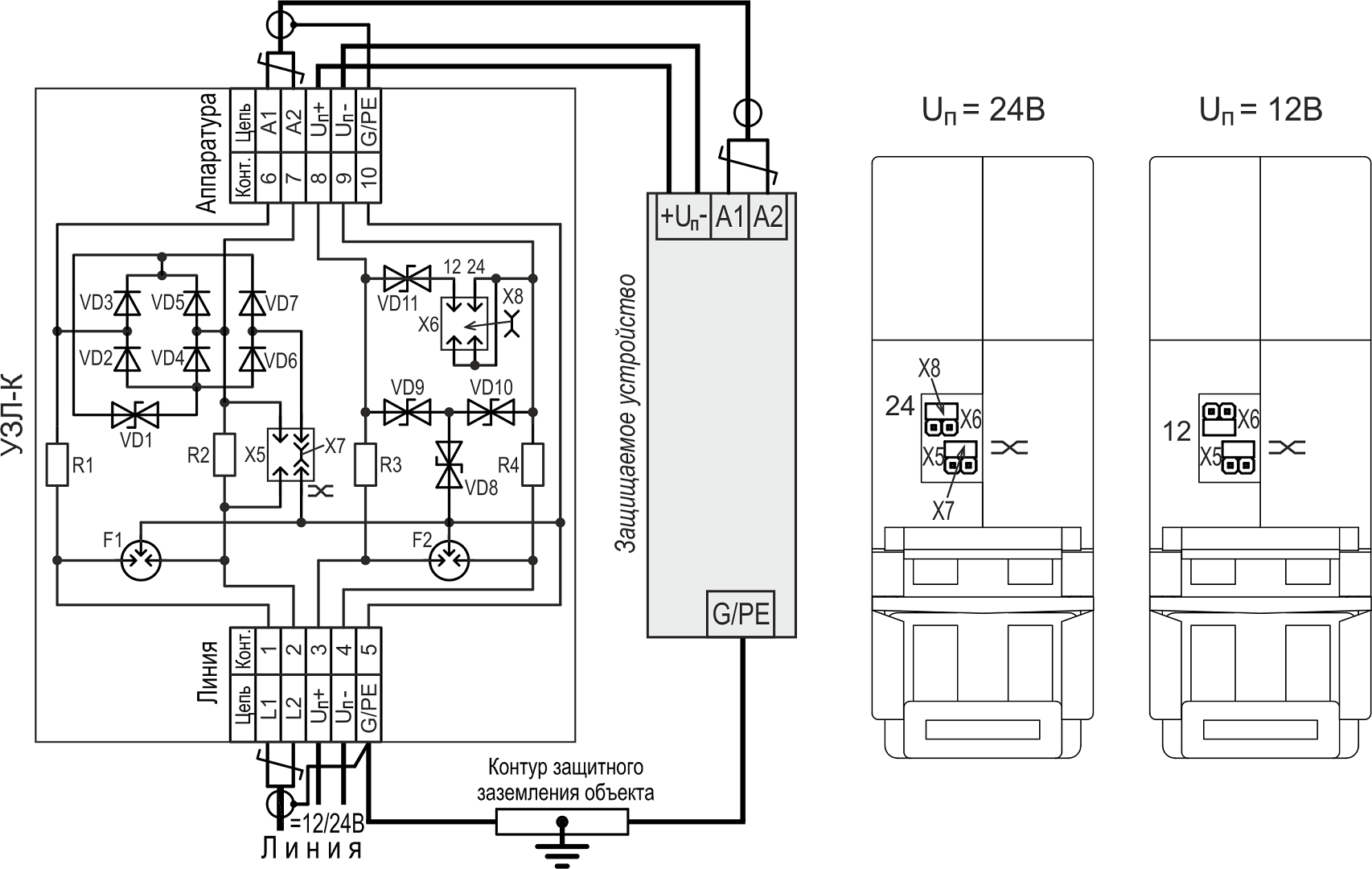

Схема подключения для симметричной линии

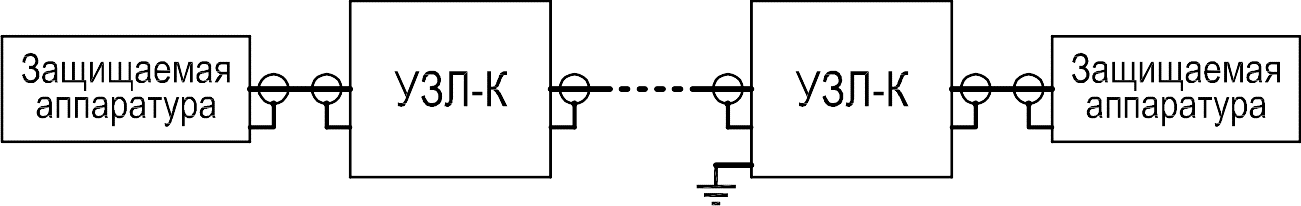

Схема подключения УЗЛ-К при использовании экранированной линии
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Сигнальной цепи: | |
| Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax) | 10 кА |
| Номинальное рабочее напряжение | 6 В |
| Уровень напряжения защиты при Imax | 15 В |
| Вносимое затухание | 0,5 дБ |
| Неравномерность АЧХ в диапазоне до 50 МГц, не более | 1 дБ |
| Время срабатывания, менее | 30 нсек |
| Цепи питания: | |
| Номинальное рабочее напряжение | 12/24 В DC |
| Напряжение ограничения | 16/28 В |
| Максимальный ток | 1,5 А |
| Номинальный ток (Iн) | 0,5 А |
| Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax) | 10 кА |
| Уровень напряжения защиты при Imax | 30/50 В |
| Вносимое сопротивление | 1 Ом |
| Потери при Iн | 0,5 В |
| Время срабатывания, менее | 30 нсек |
| Количество защищаемых пар: | |
| По цепи сигнала | 1 |
| По цепи питания | 1 |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | -55° С ÷ +85° С |
| Габаритные размеры | 38 х 55,5 х 17мм |
| Вес в упаковке | 90 г |
Характеристики
