Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4 "Прямоточный-65"

Узел управления спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.

УУ соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °C по ГОСТ 15150–69.

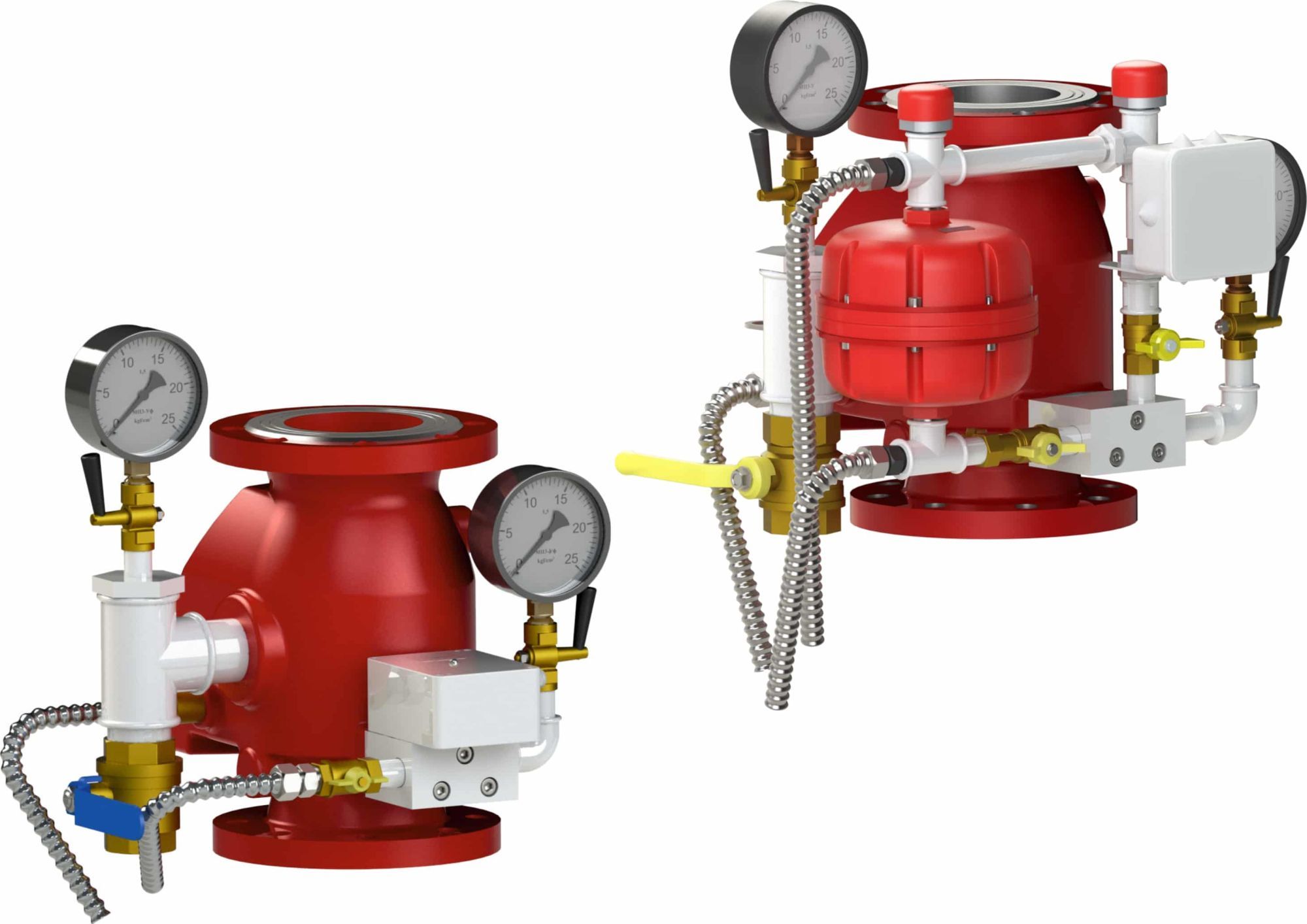

Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:

с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
с камерой задержки сигнала о срабатывании (11±2,2 с).

Пример обозначения узла управления спринклерного водозаполненного с номинальным диаметром DN100:

с устройством задержки: УУ-С100/1,6В-ВФ.О4-«Прямоточный -100»;
с камерой задержки (исполнение -01): УУ-С100/1,6В-ВФ.О4-01-«Прямоточный -100».

На видео представлен принцип работы узла управления в составе установок пожаротушения.

Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.

Исполнение <b>с устройством задержки</b> сигнала о срабатывании</div></div></div><div class="videox2"><div style="position: relative; width: 100%;"><div class="video-wrap"><div class="ytplayer" data-embed="gh1gFbpuzYA" id="player_gh1gFbpuzYA"><div class="play-button"></div></div></div><noscript><iframe width="560" height="315" allow="encrypted-media;" allowfullscreen="" src="https://www.youtube.com/embed/gh1gFbpuzYA?vdtxt"> Исполнение <b>с камерой задержки</b> сигнала о срабатывании</div></div></div></div><div class="mrgint2"><p> <b>УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.</b></p><p> <b>Принцип работы</b></p><p> При срабатывании спринклерного оросителя давление в распределительном трубопроводе и в полости над затвором снижается, жидкость под избыточным давлением во входной полости клапана открывает затвор, и часть ее по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу стекает в дренаж. На пути стока жидкости в трубопроводе установлен компенсатор, создающий дополнительное сопротивление жидкости и обеспечивающий необходимое давление для срабатывания сигнализаторов давления. Сигнализаторы давления выдают сигналы для управления насосом и на пульт центрального наблюдения, узел управления переходит в рабочий режим.</p><p> <b>Преимущества</b></p></div><ul class="ulflex"><li>Исключение выдачи ложных сигналов при резких колебаниях давления в системе водоснабжения. </li><li>Выдача сигнала для управления насосом и на пульт центрального наблюдения. </li><li>Обслуживание УУ без необходимости демонтажа из системы пожаротушения.</li><li>Новые современные материалы и технологии.</li></ul><div class="mrgint2"><p> Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.</p></div><div class="youtube_video"><div class="videox3"><iframe width="560" height="315" allow="encrypted-media;" allowfullscreen="" src="https://www.youtube.com/embed/MAnu-PrZx14?">

Монтажное Положение

Прямоточный

Тип Системы

Спринклерная водозаполненная

Исполнение

С устройством задержки, время задержки сигнала - 4, 8, 12, 16 с

Номинальный Диаметр

DN 65

Рабочее Положение

Вертикальное, фланцевый

Спецавтоматика 56989 Ссылка на страницу товара

Артикул: 00000011116

Производитель: Спецавтоматика

56 989 руб. 56 989 руб.0 руб.

Быстрый заказ

Запрос на опт

Получить скидку

Заказать монтаж

Способы оплаты

Безналичный расчет

Доставка

Характеристики

Артикул производителя

00000011116

Бренд

Спецавтоматика

Снято с производства

Все характеристики

BX.message({ RSGoPro_DETAIL_PROD_ID: 'ID товара', RSGoPro_DETAIL_PROD_NAME: 'Наименование товара', RSGoPro_DETAIL_PROD_LINK: 'Ссылка на товар', RSGoPro_DETAIL_CHEAPER_TITLE: 'Форма Хотите дешевле', }); $(document).ready(function() { if ($(document).width()<670) { $(".add2review").css("margin-top", "10px"); $(".add2review").css("margin-left", "0px"); } });

Описание

Узел управления спринклерный водозаполненный «Прямоточный» выпускается двух видов:

с устройством задержки сигнала о срабатывании (0, 4, 8, 12 и 16 с);
с камерой задержки сигнала о срабатывании (11±2,2 с).

Пример обозначения узла управления спринклерного водозаполненного с номинальным диаметром DN100:

с устройством задержки: УУ-С100/1,6В-ВФ.О4-«Прямоточный -100»;
с камерой задержки (исполнение -01): УУ-С100/1,6В-ВФ.О4-01-«Прямоточный -100».

На видео представлен принцип работы узла управления в составе установок пожаротушения.

Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.
