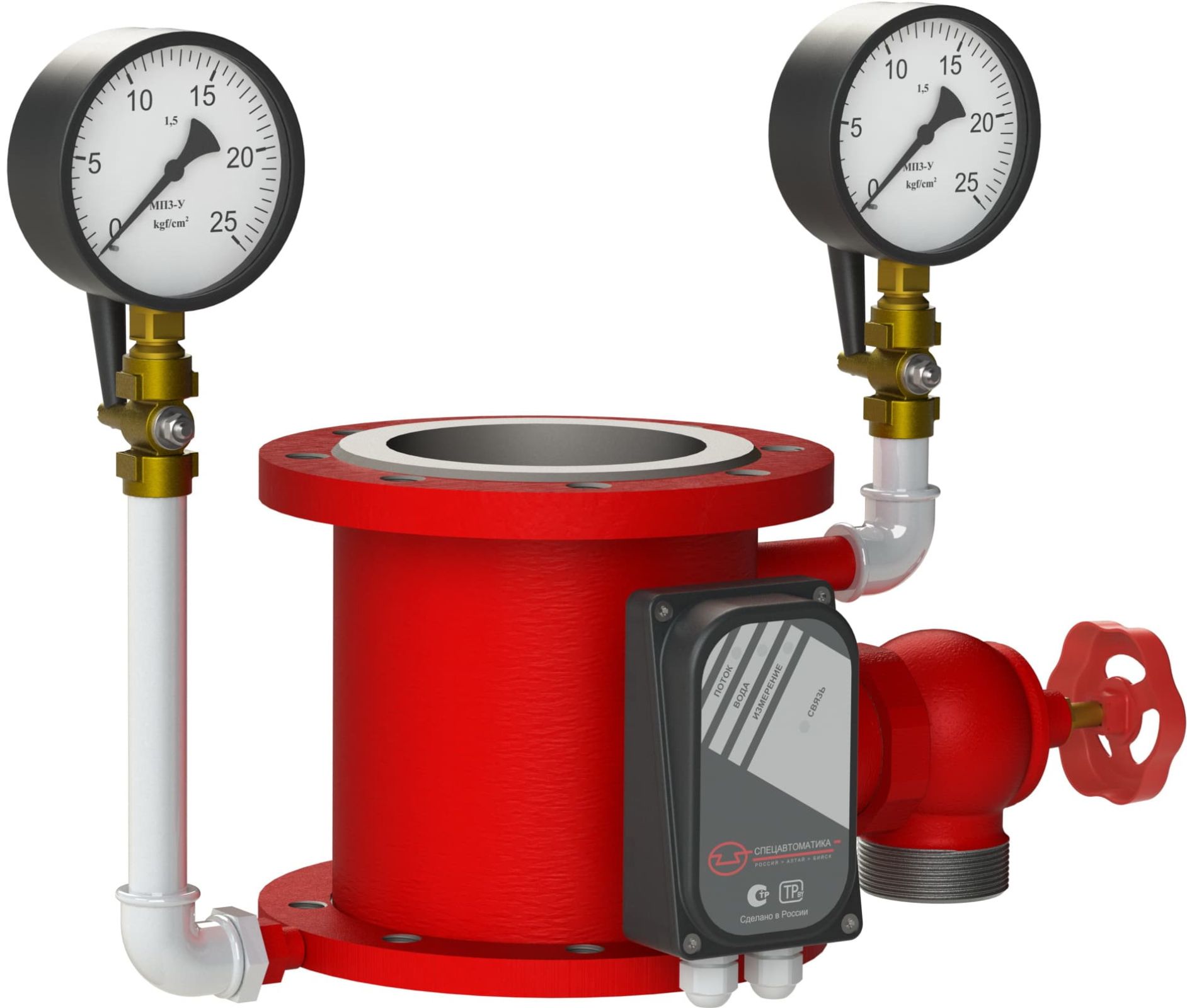

Узел управления спринклерный водозаполненный УУ-С65/1,6В-ВФ.О4 "Шалтан"
Узел управления спринклерный водозаполненный «Шалтан» (прямоточного типа) предназначен для работы в спринклерных установках водяного и пенного пожаротушения (водозаполненных); осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о срабатывании и для включения пожарного насоса. Узел управления соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °C по ГОСТ 15150–69.
Узел предназначен для работы в условиях положительных температур (+5º и выше).
Преимущества
- Для обмена данными используется двухпроводный интерфейс RS-485, который позволяет производить непрерывный контроль работоспособности и диагностику неисправностей узла;
- Узлы управления выпускаются с программируемым временем задержки сигнала о срабатывании на 20, 40, 60, 80, 100 и 120 с, которая позволяет исключить выдачу ложных сигналов, вызываемых резкими колебаниями давления источника водоснабжения;
- Расширен диапазон номинальных диаметров: DN 65-200;
- Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
На видео представлен принцип работы узла управления в составе установок пожаротушения.
Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.
| Монтажное Положение | Прямоточный |
| Тип Системы | Спринклерная водозаполненная |
| Исполнение | "Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с. |
| Номинальный Диаметр | DN 65 |
| Рабочее Положение | Вертикальное, фланцевый |
Узел управления спринклерный водозаполненный «Шалтан» (прямоточного типа) предназначен для работы в спринклерных установках водяного и пенного пожаротушения (водозаполненных); осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о срабатывании и для включения пожарного насоса. Узел управления соответствует климатическому исполнению О категории размещения 4 для работы с нижним предельным значением температуры плюс 4 °C по ГОСТ 15150–69.
Узел предназначен для работы в условиях положительных температур (+5º и выше).
Преимущества
- Для обмена данными используется двухпроводный интерфейс RS-485, который позволяет производить непрерывный контроль работоспособности и диагностику неисправностей узла;
- Узлы управления выпускаются с программируемым временем задержки сигнала о срабатывании на 20, 40, 60, 80, 100 и 120 с, которая позволяет исключить выдачу ложных сигналов, вызываемых резкими колебаниями давления источника водоснабжения;
- Расширен диапазон номинальных диаметров: DN 65-200;
- Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
На видео представлен принцип работы узла управления в составе установок пожаротушения.
Монтаж узла управления осуществляется по схемам, приведенным в руководстве по эксплуатации.
| Монтажное Положение | Прямоточный |
| Тип Системы | Спринклерная водозаполненная |
| Исполнение | "Шалтан" с установкой времени задержки сигнала 0,20,40,60,80,100 или 120 с. |
| Номинальный Диаметр | DN 65 |
| Рабочее Положение | Вертикальное, фланцевый |
