Узел управления спринклерный воздушный с электроклапаном (Э24) УУ-С100/1,6 Вз-ВФ.О4-01

()

Узел управления спринклерный воздушный с электроклапаном (Э24) УУ-С100/1,6 Вз-ВФ.О4-01

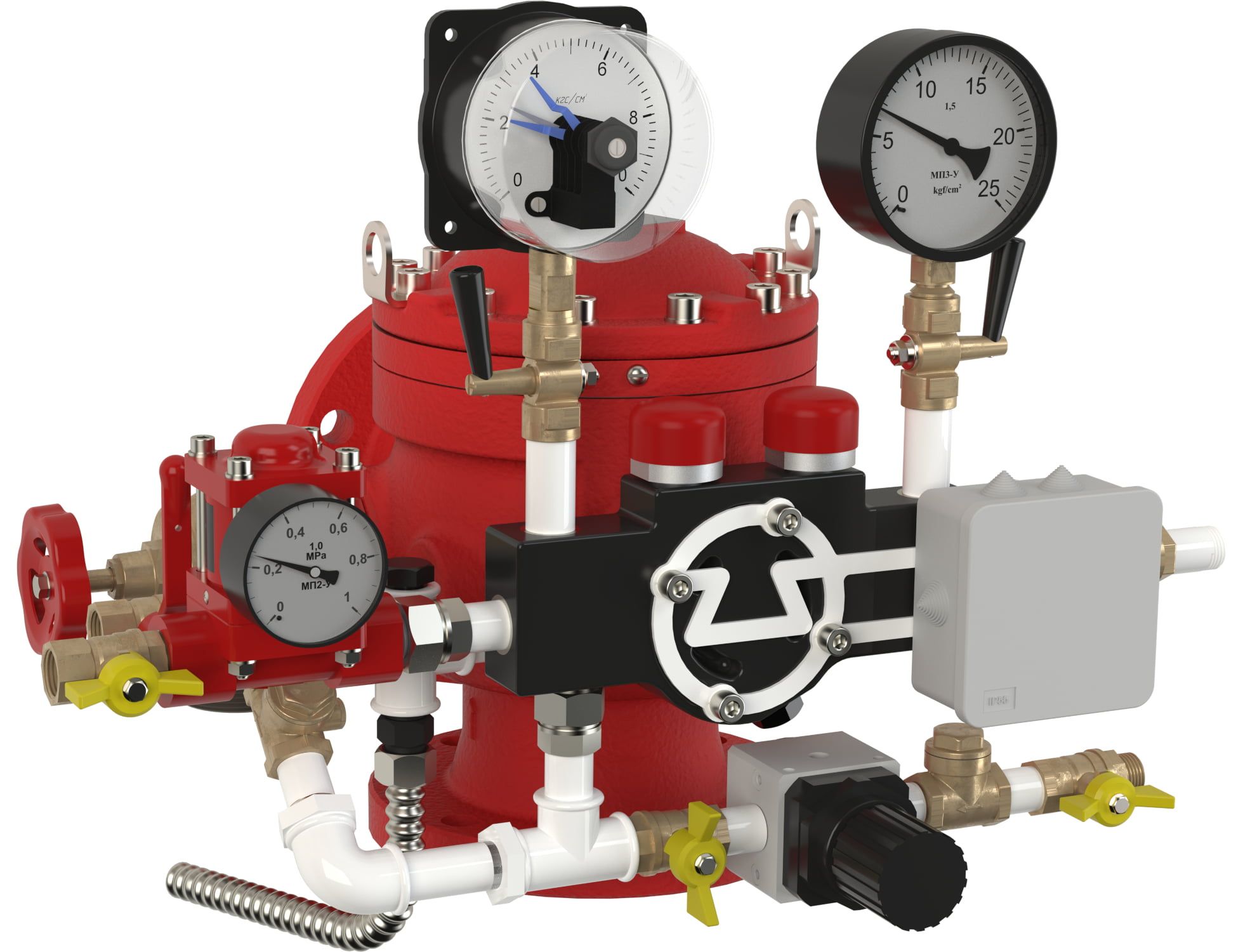

Изображение товара



Узел управления спринклерный воздушный с номинальным диаметром DN 100 или 150 предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а также контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.

Преимущества

Выпускаются в 2-х исполнениях:

  • исполнение 00 – обычного исполнения (без акселератора);
  • исполнение 01 – с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;
  • Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
  • Выдача сигнала о снижении давления ниже установленного уровня.
  • Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
  • Компактность обвязки УУ.

Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.

Компрессор не входит в стандартную и дополнительную комплектацию.

Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 485.1311500.2020:

  • инерционность установки – не более 180 с;
  • заполнение секции АУП воздухом до рабочего давления – не более 1 часа.

Для подбора компрессора рекомендуем использовать следующую формулу:

Q=28VP, где

Q – производительность, л/мин.,

V – объем воздушной секции, м3,

P – рабочее давление, атм.

Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.



Монтажное ПоложениеУгловой
Тип СистемыСпринклерная воздушная
ИсполнениеС электроклапаном
Номинальный ДиаметрDN 100
Рабочее ПоложениеВертикальное, фланцевый
Номинальное Напряжение Питания24

Спецавтоматика
113050
Цена
Розничная цена: 113 050 руб. 113 050 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000014516
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание



Узел управления спринклерный воздушный с номинальным диаметром DN 100 или 150 предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а также контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.

Преимущества

Выпускаются в 2-х исполнениях:

  • исполнение 00 – обычного исполнения (без акселератора);
  • исполнение 01 – с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;
  • Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
  • Выдача сигнала о снижении давления ниже установленного уровня.
  • Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
  • Компактность обвязки УУ.

Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.

Компрессор не входит в стандартную и дополнительную комплектацию.

Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 485.1311500.2020:

  • инерционность установки – не более 180 с;
  • заполнение секции АУП воздухом до рабочего давления – не более 1 часа.

Для подбора компрессора рекомендуем использовать следующую формулу:

Q=28VP, где

Q – производительность, л/мин.,

V – объем воздушной секции, м3,

P – рабочее давление, атм.

Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.



Монтажное ПоложениеУгловой
Тип СистемыСпринклерная воздушная
ИсполнениеС электроклапаном
Номинальный ДиаметрDN 100
Рабочее ПоложениеВертикальное, фланцевый
Номинальное Напряжение Питания24
Характеристики
Артикул производителя:00000014516Бренд:СпецавтоматикаСнято с производства:N
