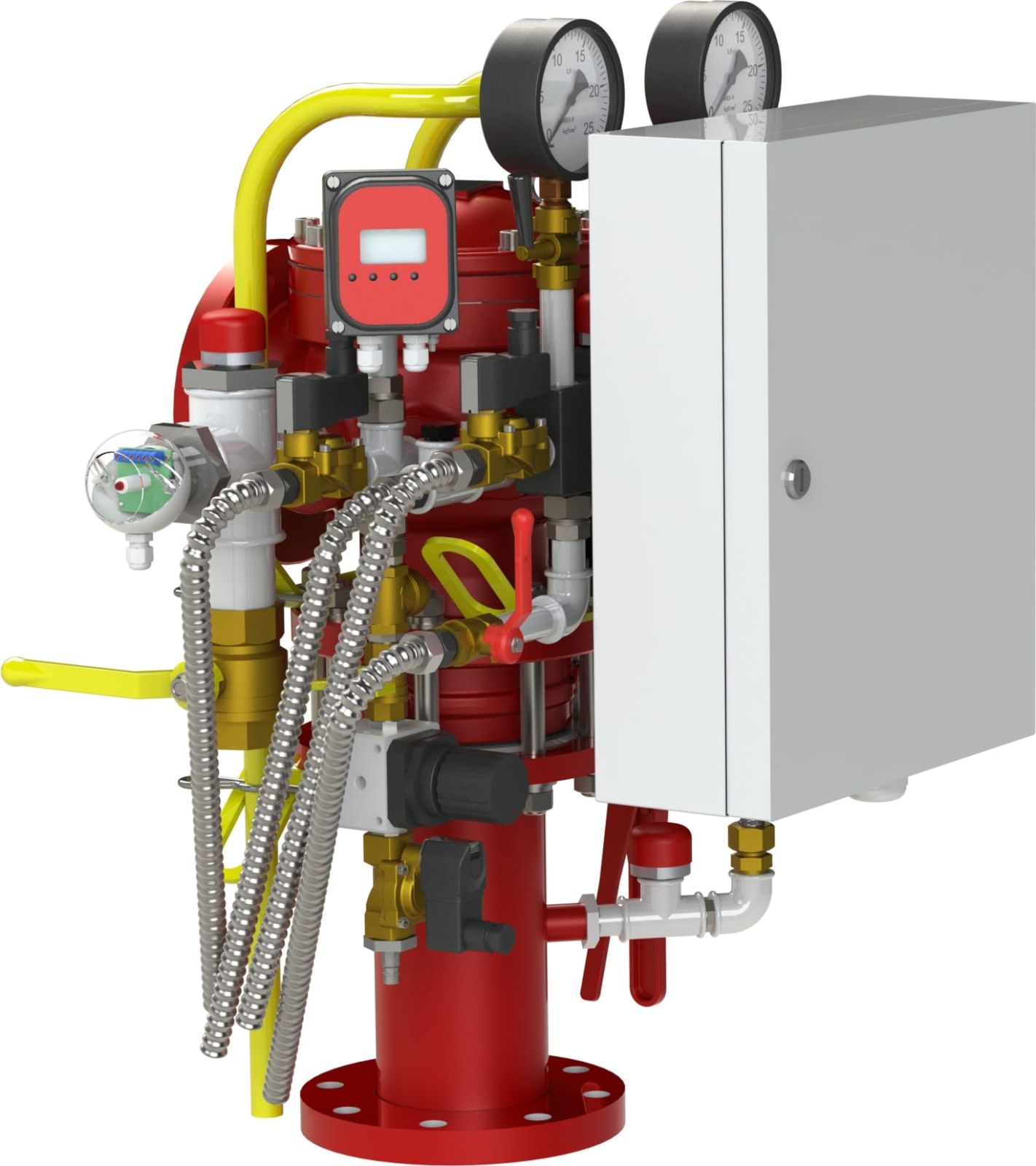

УУ «Спринт-100 (150)» с номинальным диаметром DN 100 и 150 предназначен для создания высоконадежных быстродействующих воздушных автоматических спринклерных установок водяного и пенного пожаротушения с контролем автоматического пуска и повышенной защитой от несанкционированных срабатываний.
УУ «Спринт» обеспечивает повышенную защиту от ложных срабатываний в случае нарушения целостности питающих и распределительных трубопроводов и спринклерных оросителей и может работать по:
- алгоритму предварительного действия, обеспечивая заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей или спринклерного оросителя;
- алгоритму предварительного действия с контролем пуска, обеспечивая заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей;
- алгоритму двойного контроля пуска, обеспечивая заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей и хотя бы одного спринклерного оросителя.
Область (объекты) применения: жилые и офисные помещения, торговые центры и гипермаркеты, неотапливаемые склады и стоянки автомобилей, погрузочные ангары, склады с высотным складированием, помещения с низкими потолками, общежития, специализированные лечебные учреждения, тюрьмы, отели, библиотеки, архивы, исторические и архитектурные памятники, театры, кинозалы, объекты энергетики, морозильные камеры, объекты метрополитена, объекты, размещенные в горных выработках и др.
УУ «Спринт» может устанавливаться на объектах, где существует вероятность механического повреждения трубопровода или спринклерного оросителя (производственные помещения, военные объекты, нефтехимические объекты, морозильные камеры и т. д.).
Преимущества
- Высокое быстродействие и повышенная защита от протечек питающего трубопровода, от ложных срабатываний спринклерных оросителей с помощью специальных алгоритмов контроля АУП в самых разнообразных условиях эксплуатации.
- Контролирует исправность установки, сигнализирует о повреждении трубопровода, о срабатывании спринклерных оросителей, в случае возникновения пожара производит сброс воздуха, осуществляет подачу огнетушащего вещества и контролирует его прохождение.
- Контролирует давление на входе и выходе, состояние запорного органа и наличие протечек клапана, цепи запуска и выдает необходимые сигналы для управления установкой пожаротушения.
- Наличие эксгаустера и дифференциального сигнализатора давления позволяет использовать «Спринт» с трубопроводами большой вместимости и существенно снизить инерционность установки (не более 180 с).
- Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора (12 В, 2,3 A∙ч.)
- Применение УУ «Спринт» с эксгаустерами и СДЦ «Стресс» в воздушных системах позволяет использовать практически неограниченный объем трубопровода, что является преимуществом перед обычными воздушными системами.
Стандартная комплектация УУ «Спринт» включает: клапан мембранный универсальный КСД типа КМУ, узел регулировки и подачи воздуха, электроклапан сброса пневматического давления, сигнализатор давления цифровой «Стресс», дисковый затвор с контролем положения, устройство контроля уровня жидкости, шкаф контроля управления запуском ШКУЗ.
Дополнительная комплектация УУ «Спринт»:
- эксгаустер — количество определяется при проектировании системы, возможна поставка в термочехле;
- дисковый затвор с контролем положения, устанавливаемый на выходе узла по рекомендации СП 485.1311500.2020.
Компрессор не входит в стандартную и дополнительную комплектацию.
Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 485.1311500.2020:
- инерционность установки — не более 180 с;
- заполнение секции АУП воздухом до рабочего давления — не более 1 часа.
Для подбора компрессора рекомендуем использовать следующую формулу:
Q=28VP, где
Q – производительность, л/мин.,
V – объем воздушной секции, м3,
P – рабочее давление, атм.
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
| Тип Системы | Спринклерно-дренчерная |
| Номинальный Диаметр | DN 150 |
| Рабочее Положение | Вертикальное, фланцевый |
| Номинальное Напряжение Питания | 220 |
