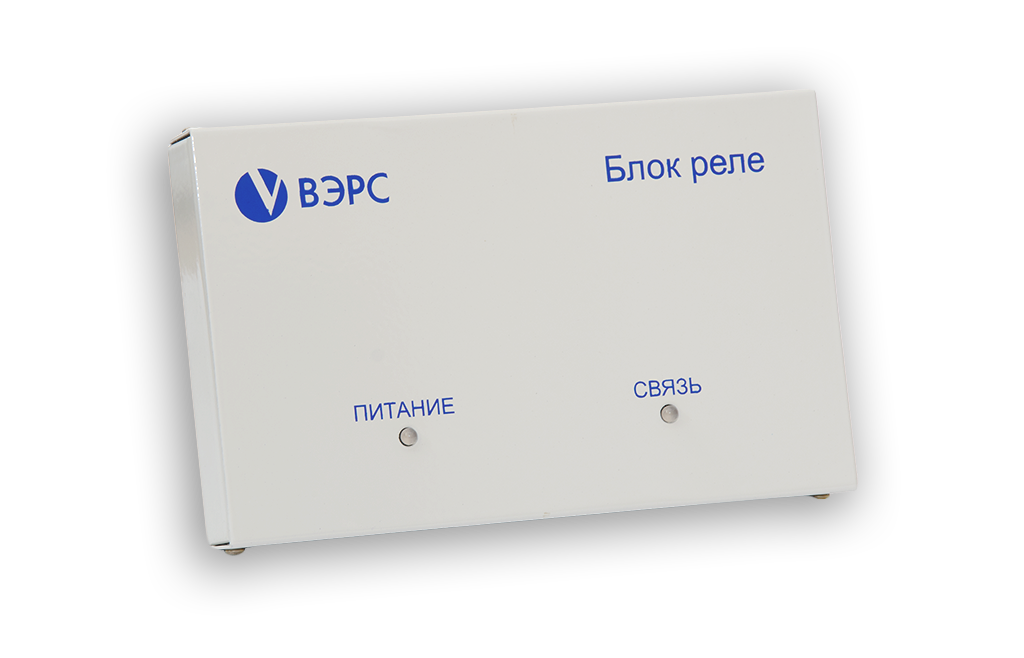

Блок реле ВЭРС-БРУ4 версия 3.1.

()

ВЭРС-БРУ4 версия 3.1.

Изображение товара

Назначение:

Обеспечение дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.

Возможности и особенности:

  • Четыре исполнения на 4, 8, 16 и 24 реле;
  • От 4 до 24 релейных выходов с контактами перекидного типа;
  • Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
  • Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, по интерфейсу RS-485 с индикацией потери связи;
  • Максимальная длина интерфейсной линии – 1500 м;
  • Возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 (ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON;
  • Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
  • Работа в режиме открытого протокола;
Поддержка открытого протокола работы RS-485 позволяет использовать ВЭРС-БРУ Версии 3.1 в системах АСУ ТП и SCADA в качестве внешнего релейного массива путем передачи на ВЭРС-БРУ Версия 3.1 прямых команд управления реле.

Пример сигналов управления для ВЭРС-БРУ Версии 3.1. в режиме открытого протокола

№
Содержимое сигнала управления
Описание сигнала
#bin
#hex
1
0000 0000
00
Выключить все реле
2
0010 0000
20
Включить все реле
3
0000 0001
01
Выключить реле №1
4
0010 0001
21
Включить реле №1
5
0000 0010
02
Выключить реле №2
 *
 ***
 *****
 *******
48
0011 0111
37
Включить реле №23
49
0001 1000
18
Выключить реле №24
50
0011 1000
38
Включить реле №24





Напряжение питания постоянного тока, В11-14
Максимальный ток, потребляемый блоком от источника питания, А, не более: ВЭРС-БРУ 4 ВЭРС-БРУ 8 ВЭРС-БРУ 16 ВЭРС-БРУ 24  0,20 0,35 0,65 0,85
Интерфейс связи между регистратором и компьютеромUSB
Расстояние между прибором и регистратором, м, не более1500
Параметры переключаемой группы контактов реле=30В;8А ~250В;10А
Диапазон рабочих температур, °С -30...+50
Количество РС+БРУ, подключаемых к прибору, шт ВЭРС-ПК 2 ВЭРС-ПК 4 ВЭРС-ПК 8 ВЭРС-БРУ 16/24  до 2 до 4 до 8 до 15
Габаритные размеры, мм ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/24  190х114х31 190х250х31
Масса, кг, не более ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/240,8 1,6

ВЭРС
4331
Цена
Розничная цена: 4 331 руб. 4 331 руб.экономия0 руб.
Производитель: ВЭРС
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Назначение:

Обеспечение дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.

Возможности и особенности:

  • Четыре исполнения на 4, 8, 16 и 24 реле;
  • От 4 до 24 релейных выходов с контактами перекидного типа;
  • Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
  • Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, по интерфейсу RS-485 с индикацией потери связи;
  • Максимальная длина интерфейсной линии – 1500 м;
  • Возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 (ВЭРС-ПК версия 3.2, ВЭРС-ПК ТРИО-М, ВЭРС-LEON;
  • Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
  • Работа в режиме открытого протокола;
Поддержка открытого протокола работы RS-485 позволяет использовать ВЭРС-БРУ Версии 3.1 в системах АСУ ТП и SCADA в качестве внешнего релейного массива путем передачи на ВЭРС-БРУ Версия 3.1 прямых команд управления реле.

Пример сигналов управления для ВЭРС-БРУ Версии 3.1. в режиме открытого протокола

№
Содержимое сигнала управления
Описание сигнала
#bin
#hex
1
0000 0000
00
Выключить все реле
2
0010 0000
20
Включить все реле
3
0000 0001
01
Выключить реле №1
4
0010 0001
21
Включить реле №1
5
0000 0010
02
Выключить реле №2
 *
 ***
 *****
 *******
48
0011 0111
37
Включить реле №23
49
0001 1000
18
Выключить реле №24
50
0011 1000
38
Включить реле №24





Напряжение питания постоянного тока, В11-14
Максимальный ток, потребляемый блоком от источника питания, А, не более: ВЭРС-БРУ 4 ВЭРС-БРУ 8 ВЭРС-БРУ 16 ВЭРС-БРУ 24  0,20 0,35 0,65 0,85
Интерфейс связи между регистратором и компьютеромUSB
Расстояние между прибором и регистратором, м, не более1500
Параметры переключаемой группы контактов реле=30В;8А ~250В;10А
Диапазон рабочих температур, °С -30...+50
Количество РС+БРУ, подключаемых к прибору, шт ВЭРС-ПК 2 ВЭРС-ПК 4 ВЭРС-ПК 8 ВЭРС-БРУ 16/24  до 2 до 4 до 8 до 15
Габаритные размеры, мм ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/24  190х114х31 190х250х31
Масса, кг, не более ВЭРС-БРУ 4/8 ВЭРС-БРУ 16/240,8 1,6
