Описание
Назначение:
Охранно-пожарный комплекс из ППКиУОП ВЭРС-HYBRID и радиоканальных устройств ИП212-210Р ВЭРС ДИП-Р, ВЭРС СМК-Р, ВЭРС ИК-Р, ВЭРС УПД-Р предназначен для организации пожарной охраны объекта и/или защиты от несанкционированного проникновения на объект с возможностью информирования пользователей о состоянии объекта с помощью речевых сообщений и/или SMS-сообщений, передаваемых по сети GSM и/или по проводной телефонной сети (ГТС) с использованием основной или резервной SIM-карт.
Состав комплекса:

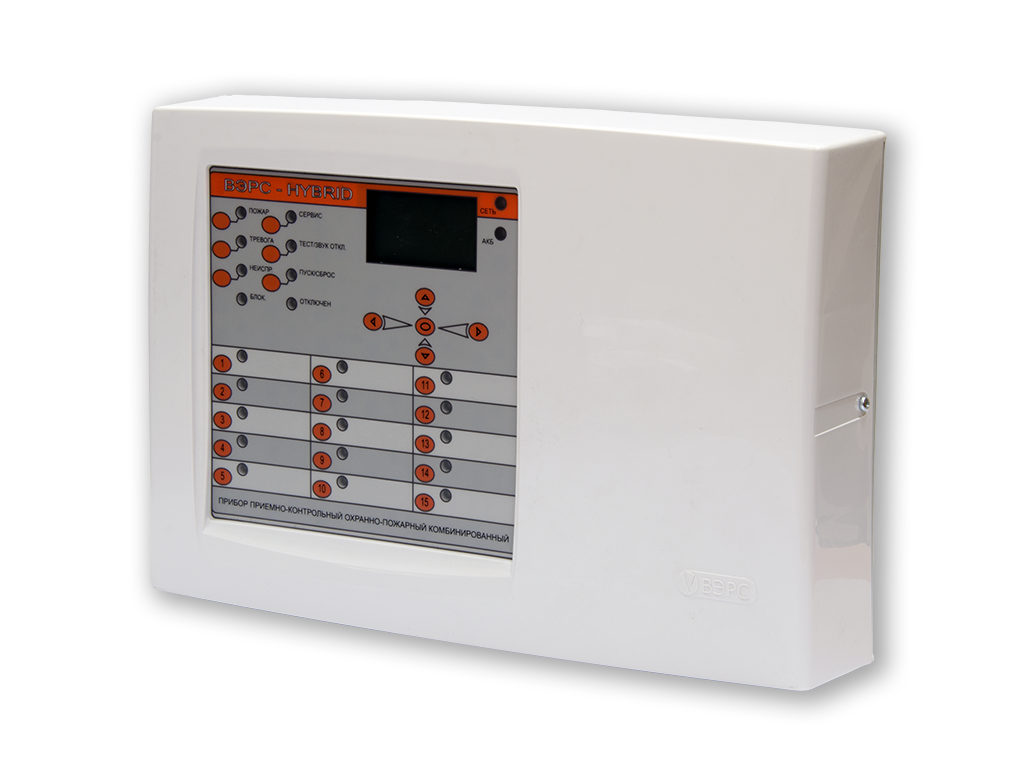

- Прибор приемно-контрольный и управления охранно-пожарный ВЭРС-HYBRID, сочетающий в себе возможность работы как с проводными неадресными пороговыми ШС, так и с адресными радиоканальными устройствами.
- Радиоканальные извещатели: извещатель охранный магнитоконтактный адресный радиоканальный ВЭРС СМК-Р; извещатель охранный оптико-электронный пассивный адресный радиоканальный ВЭРС ИК-Р; извещатель дымовой оптико-электронный точечный адресно-аналоговый радиоканальный ИП212-210Р ВЭРС ДИП-Р; устройство передачи извещений адресное радиоканальное ВЭРС УПД-Р.
Выполняемые функции:
- Прием электрических сигналов от включенных в его ШС охранных и пожарных извещателей, обеспечение электропитанием активных (токопотребляющих) ПИ.
- Прием сигналов от привязанных к нему адресных радиоканальных охранных и пожарных извещателей.
- Выдача информации на световые, звуковые оповещатели, адресные радиоканальные речевые оповещатели, а также пульты централизованного наблюдения (ПЦН).
- Автоматический контроль целостности линий связи с внешними устройствами (ИП и другими техническими средствами), световая и звуковая сигнализация о возникшей неисправности.
- Постановка на охрану и снятие с охраны разделов кнопками прибора, ключами ТМ, дистанционно.
- Выдача информации по информационной сети RS-485 на выносные блоки реле, регистраторы событий и блоки ключей.
- Дистанционное управление прибором с помощью звонка по телефонной проводной сети и сетям стандарта GSM с защитой по паролю и белому списку телефонов.
- Дистанционное включение и отключение трех реле прибора, управление ими по расписанию или в автоматическом режиме.
- Передача на ПЦН извещений о сработках в ШС с помощью перекидных контактов реле.
- Преимущественная регистрация и передача извещения о пожаре или тревоге по отношению к другим сигналам.
- Тестирование работоспособности прибора с помощью кнопки «ТЕСТ».
- Защита органов управления от несанкционированного доступа посторонних лиц при помощи статического пароля и/или ключей Touch Memory.
- Организация точки доступа, позволяющая управлять открытием электромагнитного (или электромеханического) замка входной двери.
- Выдача на внешнюю нагрузку напряжения 12В с током до 0,5 А при наличии АКБ.
Функциональные возможности модуля автодозвона:
- Передача извещений пользователю на 72 запрограммированных номеров телефонов (GSM, ГТС) в виде речевых сообщений и SMS сообщений.
- Количество номеров дозвона: ГТС – 24 GSM – 24 GSM SMS - 24
- Обмен данными с приложениями, устанавливаемыми на смартфоны OS Android и iOS по GPRS;
- Приемо-передача конфигурации прибор - приложение на базе OS Android по каналу ближней беспроводной связи Bluetooth;
- Установка и использование двух SIM карт для резервирования каналов дозвона и повышения надежности системы;
- Контроль глушения сигнала GSM. Автоматический переход на использование второй SIM-карты с регистрацией события в энергонезависимой памяти и передачей соответствующего сообщения;
- Контроль исправности линии связи ГТС;
- Автоматический контроль баланса на используемых SIM-картах;
- Дистанционное управление ШС приборов, запрос состояния ШС с защитой от несанкционированного доступа паролем и белым списком (перечнем номеров телефонов, разрешенных для связи);
- Встроенный регистратор событий на 3000 записей;
- Длительность одной попытки дозвона - 60 секунд;
- Максимальное количество попыток дозвона по каждому номеру ГТС или GSM – 3;
- Выбор групп событий, по которым передаются сообщения: постановка/снятие, тревога, пожар, внимание, техническое обслуживание, режим питания, состояние АКБ, состояние счетов GSM, состояние температуры;
- Возможность передачи сообщений о состоянии одного или нескольких ШС на конкретные номера телефонов;
- Автоматизированная разметка SIM-карты для конфигурации МАД с внешнего телефона (запись шаблона в SIM-карту с индикацией процесса записи) и настройка исходной конфигурации для модуля автодозвона;
- Возможность ручной конфигурации параметров прибора с помощью его встроенных органов управления;
- Возможность конфигурации прибора и модуля автодозвона, посредством компьютерной программы «ВЭРС Конфигуратор», через USB интерфейс;
- Возможность обязательного (безусловного) дозвона на несколько телефонов из общего списка;
- Возможность выбора групп передаваемых сообщений по каждому исходящему телефонному номеру;
- Задание пользователем своих текстов SMS для сообщений передаваемых прибором по событиям ТРЕВОГА, ПОЖАР, ТЕХНОЛОГИЧЕСКАЯ СРАБОТКА;
- Передача ФИО владельца ключа Touch Memory в SMS для событий постановки/снятия ШСО ключами Touch Memory;
- Выбор голоса для оповещения из 6 предустановленных в программе «ВЭРС Конфигуратор» или создание собственных голосовых оповещений;
- Контроль температуры с помощью трех внешних подключаемых датчиков «ВЭРС-Т» с возможностью автоматического оповещения или оповещения по запросу текущего состояния, а также с возможностью переключения соответствующего реле ПЦН для управления технологическим оборудованием;
- Контроль акустической обстановки с помощью внешнего подключаемого «Активного микрофона ТРИО».
Возможности и особенности системы:
- Встроенный ЖКИ-дисплей с подсветкой, предназначенный для просмотра текущего состояния прибора, просмотра журнала событий, проведения настройки и конфигурирования прибора;
- Возможность работы с устройствами: до 16 проводных ШС, до 32 адресных радиоканальных извещателей, до 8 адресных радиоканальных речевых оповещателей;
- Произвольное объединение проводных ШС и радиоканальных извещателей в 15 разделов управления;
- Работа радиоканала на частоте 433МГц с возможностью выбора одной из 16 частотных литер;
- Дальность работы радиоканала в радиусе прямой видимости до 700м;
- Регистратор событий емкостью не менее 1024 сообщений;
- Большой спектр возможных тактик работы охранных и пожарных ШС;
- Возможность конфигурирования с помощью персонального компьютера через интерфейс USB или с помощью встроенных средств;
- Подключение до 15 блоков расширения (ВЭРС-БРУ версия 3.1, ВЭРС-РС версия 3.1, ВЭРС-БК) с помощью интерфейса RS-485 на расстоянии до 1,5км.
| Параметр | Значение |
| Количество подключаемых к прибору: | |
| - шлейфов сигнализации, шт.: | 16 |
| - радиоканальных извещателей, шт.: | 32 |
| - радиоканальных речевых оповещателей, шт.: | 8 |
| Питание прибора: - от сети переменного тока частотой (50±1) Гц, В - от аккумулятора, В - от внешнего РИП, В | 220+10%-15% 12 ± 15 % 12 ± 15 % |
| Максимальная мощность, потребляемая прибором от сети переменного тока, ВА | 20, не более |
| Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А | 0,25 не более |
| Время работы прибора от АКБ при пропадании сетевого напряжения: | |
| - в дежурном режиме без внешней нагрузки по цепи 12В, час | 24, не менее |
| - в режиме тревоги при полной нагрузке по цепи 12В, час | 3, не менее |
| Напряжение, выдаваемое прибором на внешнюю нагрузку, В | 12 ± 2 |
| Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ ), А | 0,5, не более |
| Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А | 1,2, не более |
| Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В | 7,5 |
| Максимальный ток на клеммах ШС: | |
| - для токопотребляющих извещателей, мА | 3 ± 0,2 |
| - при замкнутом состоянии ШС, мА | 20±2 |
| Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или регистраторов событий «ВЭРС-РС Версия 3.1.» и/или «ВЭРС-БК» подключаемых к прибору: | 15 |
| Параметры радиоканала: - Рабочий диапазон частот радиоканала, МГц - Выходная мощность передатчиков, мВт - Чувствительность приемников, dBm - Количество частотных литер, шт. | 433,92 ± 0,2% 10 -116 16 |
| Параметры реле ПЦН: | |
| - напряжение переменного тока, В | 120, не более |
| - напряжение постоянного тока, В | 24, не более |
| - ток, А | 3, не более |
| Степень защиты от воздействия окружающей среды | IP20 |
| - диапазон рабочих температур (без АКБ), °С | -30…+50 |
| - относительная влажность при температуре окружающего воздуха 25 °С, % | до 98 |
| Габаритные размеры прибора (ШхВхГ), мм | 312х214х94, не более |
| Масса прибора без аккумулятора, кг | 2,5, не более |
Характеристики
Бренд:ВЭРССнято с производства:N
