Назначение
- Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;
- Выдача извещений: “ПОЖАР/ТРЕВОГА”, “НЕИСПРАВНОСТЬ” с помощью реле ПЦН;
- Управление звуковым и световым оповещателями.
Основные характеристики
- Соответствие ГОСТ Р 53325-2012;
- Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;
- Возможность включения в один ШС активных ДИП и пассивных ПИ;
- Резервированный встроенный источник питания, автоматический переход на питание от аккумулятора (аккумуляторная батарея 1,2 А*ч) при пропадании напряжения сети 220В с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи, а при наличии напряжения сети - обеспечение его заряда;
- Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.
Возможности и особенности
- Малые габаритные размеры;
- Возможность подключения внешнего РИП;
- Программирование задержки включения звукового оповещателя (от 0 до 60 сек.);
- Программиирование времени взятия охранных ШС (от 0 до 120 сек);
- Взятие охранного ШС по тактике «с открытой дверью»;
- Программирование задержки восстановления ДИП, питающегося от пожарного ШС;
- Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС;

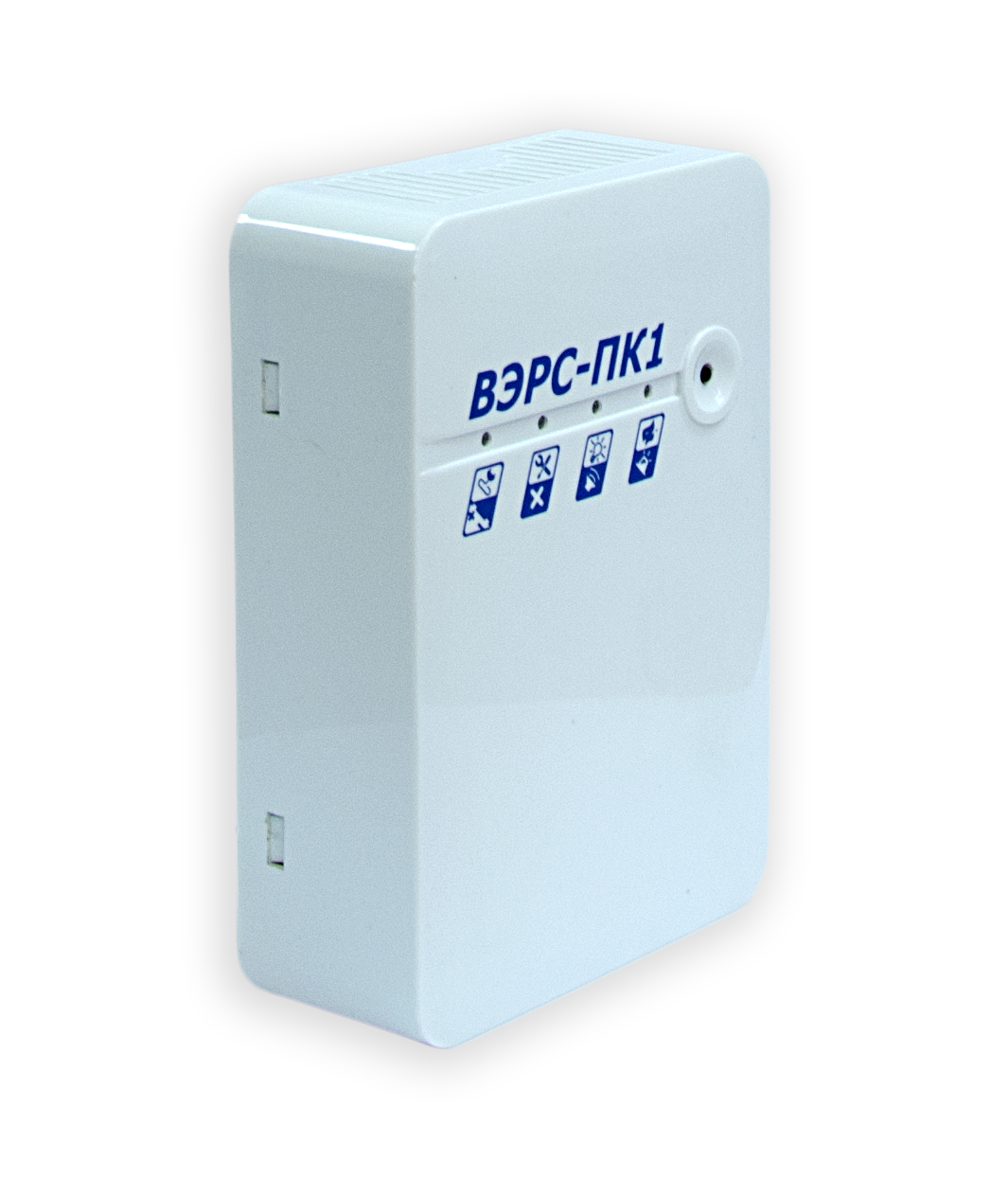

- Управление ключами Touch Memory (в исполнении "ВЭРС-ПК1ТМ-01" считыватель и ключи в комплекте);
- Контроль целостности цепи подключения считывателя ТМ.
| Параметры линий связи с пожарными (охранными) извещателями (ШС) | |
| Количество ШС, подключаемых к прибору, шт: | 1 |
| Тип и построение поддерживаемых шлейфов сигнализации | Неадресные Радиальные |
| Максимальное количество пожарных извещателей: | |
| - подключаемых в ШС прибора, шт | 32, не более |
| Напряжение на клеммах для подключения ШС: | |
| - в дежурном режиме, В | 18,5 … 19 |
| - при разомкнутом состоянии ШС, В | 21 … 26 |
| Максимальный ток на клеммах ШС: | |
| - для токопотребляющих извещателей, мА | 3 ± 0,2 |
| - при замкнутом состоянии ШС, мА | 20±2 |
| Сопротивление утечки между проводами ШС: | |
| - для охранного ШС, кОм | 20, не менее |
| - для пожарного ШС, кОм | 50, не менее |
| Сопротивление выносного резистора, кОм | 7,5 ± 5% |
| Максимальное сопротивление ШС без учета выносного элемента, Ом | 220, не более |
| Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм | Менее 0,22 Более 25 |
| Время реакции на нарушение шлейфа, мсек | 50, 300, 3000 |
| Задержка опроса ИП при верификации, сек | 30, 60, 120 |
| Задержки для охранного ШС (опционально): | |
| - задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек | 15, 30, 45, 60 |
| - задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек | 0, 15, 30, 60 |
| Параметры питания прибора | |
| Питание прибора: - от сети переменного тока частотой (50±1) Гц, В - от аккумулятора, В | 135…242 12 ± 15 % |
| Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм) | 1,2 (99х58х43) |
| Макс. мощность, потребляемая прибором от сети переменного тока, ВА | 5, не более |
