Назначение:

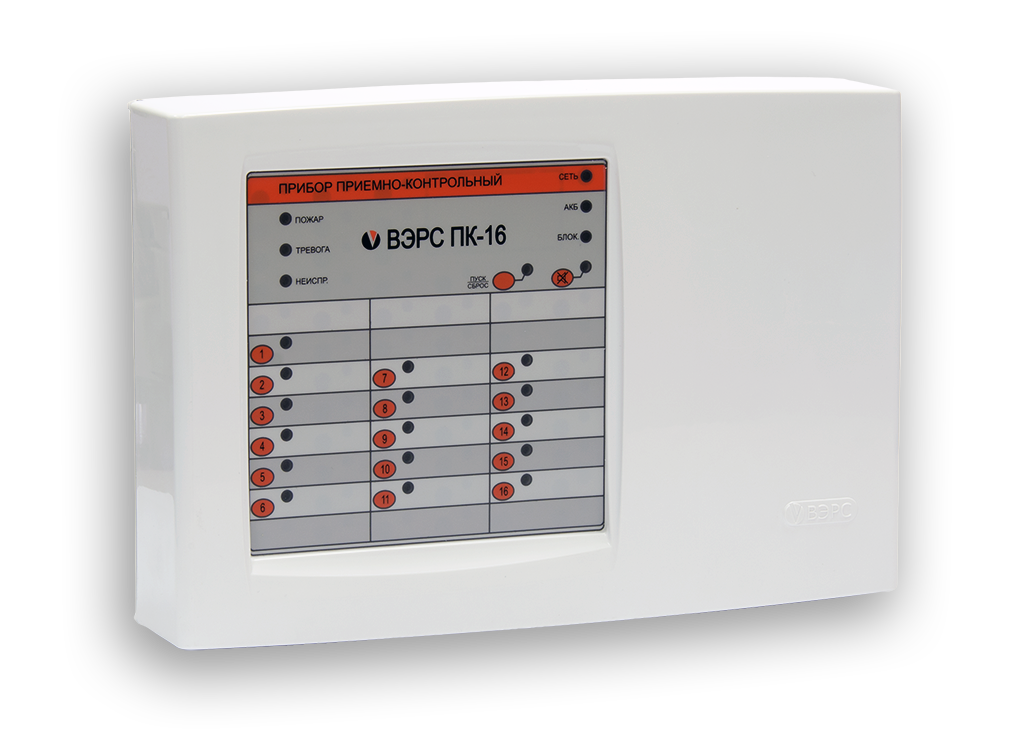

ВЭРС-ПК16/24 ТРИО-М версия 3.2 - автодозвонная система охраны и мониторинга предназначена для организации на объектах охраны от проникновения посторонних лиц, пожарной сигнализации и оповещения. Система обеспечивает автоматическое информирование пользователей о состоянии объекта речевыми сообщениями и/или SMS сообщениями, передаваемыми на телефоны по сети GSM (с использованием основной или резервной SIM-карты) и/или по проводной телефонной сети (ГТС).
Приборы ВЭРС-ПК16/24 ТРИО-М Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК2/4/8 ТРИО-М по функционалу и схеме подключения, но обладают рядом преимуществ:
- Внедрен высокоэффективный импульсный источник питания;
- Расширен диапазон рабочего сетевого напряжения - 135-242 В;
- Поддерживается полноценная работа с глубоко разряженной АКБ;
- Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- Уменьшен удельный вес.
Возможности и особенности:
- Передача извещений пользователю на 72 запрограммированных номеров телефонов (GSM, ГТС) в виде речевых сообщений и SMS сообщений.
- Количество номеров дозвона: ГТС – 24 GSM – 24 GSM SMS - 24
- Обмен данными с приложениями, устанавливаемыми на смартфоны OS Android и iOS по GPRS;
- Приемо-передача конфигурации прибор - приложение на базе OS Android по каналу ближней беспроводной связи Bluetooth;
- Установка и использование двух SIM карт для резервирования каналов дозвона и повышения надежности системы;
- Контроль глушения сигнала GSM. Автоматический переход на использование второй SIM-карты с регистрацией события в энергонезависимой памяти и передачей соответствующего сообщения;
- Контроль исправности линии связи ГТС;
- Автоматический контроль баланса на используемых SIM-картах;
- Дистанционное управление ШС приборов, запрос состояния ШС с защитой от несанкционированного доступа паролем и белым списком (перечнем номеров телефонов, разрешенных для связи);
- Дистанционное и по расписанию управление тремя пользовательскими реле, (250В, 5А);
- Встроенный регистратор событий на 3000 записей;
- Длительность одной попытки дозвона - 60 секунд;
- Максимальное количество попыток дозвона по каждому номеру ГТС или GSM – 3;
- Выбор групп событий, по которым передаются сообщения: постановка/снятие, тревога, пожар, внимание, техническое обслуживание, режим питания, состояние АКБ, состояние счетов GSM, состояние температуры;
- Возможность передачи сообщений о состоянии одного или нескольких ШС на конкретные номера телефонов;
- Автоматизированная разметка SIM-карты для конфигурации МАД с внешнего телефона (запись шаблона в SIM-карту с индикацией процесса записи) и настройка исходной конфигурации для модуля автодозвона;
- Возможность ручной конфигурации параметров прибора с помощью его встроенных органов управления;
- Возможность конфигурации прибора и модуля автодозвона, посредством компьютерной программы «ВЭРС Конфигуратор», через USB интерфейс;
- Возможность обязательного (безусловного) дозвона на несколько телефонов из общего списка;
- Возможность выбора групп передаваемых сообщений по каждому исходящему телефонному номеру;
- Задание пользователем своих текстов SMS для сообщений передаваемых прибором по событиям ТРЕВОГА, ПОЖАР, ТЕХНОЛОГИЧЕСКАЯ СРАБОТКА;
- Передача ФИО владельца ключа Touch Memory в SMS для событий постановки/снятия ШСО ключами Touch Memory;
- Выбор голоса для оповещения из 6 предустановленных в программе «ВЭРС Конфигуратор» или создание собственных голосовых оповещений;
- Контроль температуры с помощью трех внешних подключаемых датчиков «ВЭРС-Т» с возможностью автоматического оповещения или оповещения по запросу текущего состояния, а также с возможностью переключения соответствующего реле ПЦН для управления технологическим оборудованием;
- Контроль акустической обстановки с помощью внешнего подключаемого «Активного микрофона ТРИО».
Количество номеров телефонов запрограммированных для передачи извещений | 72 |
| Количество групп сообщений | 9 |
Количество типовых сообщений | 37 |
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт. | 16, 24 |
Питание прибора: | |
- от сети переменного тока частотой (50±1) Гц,В | 220 +10% -15% |
- от аккумулятора, В | 12±15% |
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более | 12 |
| Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более | 0,16 |
Напряжение, выдаваемое прибором на внешнюю нагрузку, В | 12±2 |
Сумарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А, не более | 1 |
| Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А, не более | 1,2 |
Напряжение на клемах для ШС, в дежурном режиме, В | 17±1,7 |
Максимальное количество ключей ТМ, записываемых в прибор, шт. | 250 |
Количество разделов для объеденения ШС, до | 4 |
Выходные коммутационные параметры реле: | |
- напряжение переменного тока, В, не более | 250 |
- напряжение постояного тока, В, не более | 24 |
- ток, А, не более | 5 |
Условия эксплуатации: | |
| - диапозон рабочих температур, °С | -30...+50 |
| - относительная влажность при температуре окружающего воздуха 25°С,% | до 98 |
