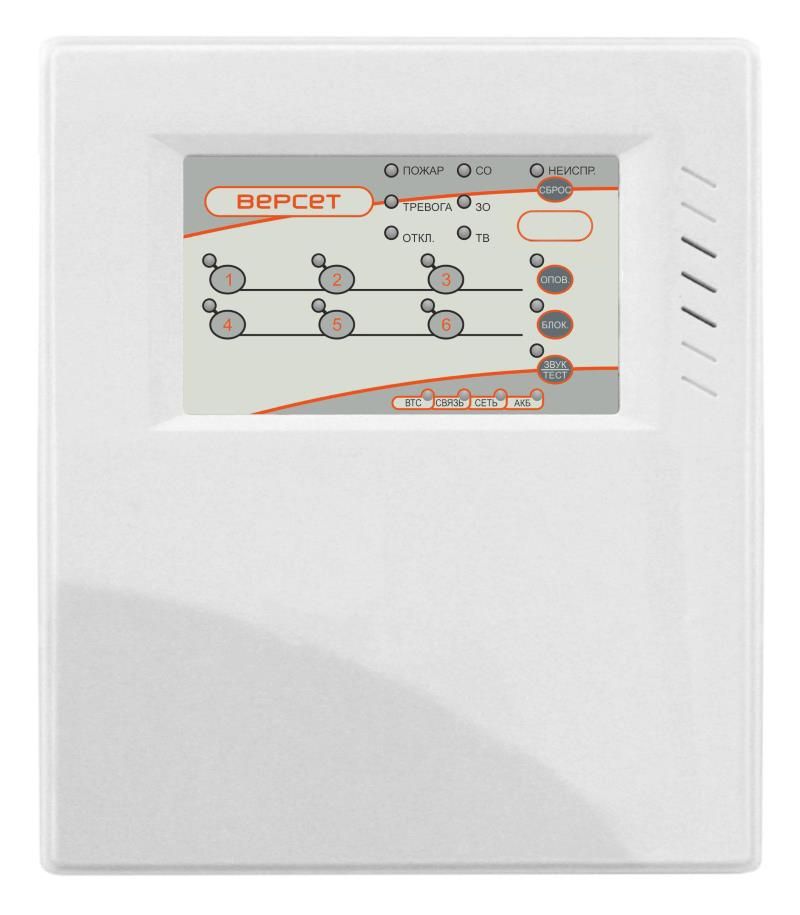

Прибор приемно-контрольный охранно-пожарный ВЕРСЕТ 06

()

Прибор приемно-контрольный охранно-пожарный ВЕРСЕТ 06

Изображение товара

Назначение

Приборы ВЕРСЕТ 03, ВЕРСЕТ 06, ВЕРСЕТ 09 являются универсальными многофункциональными приборами для обеспечения многих вариантов безопасности на объектах. Приборы обеспечивает охрану от проникновения посторонних лиц в охраняемое помещение, пожарную сигнализацию и пожарное оповещение.

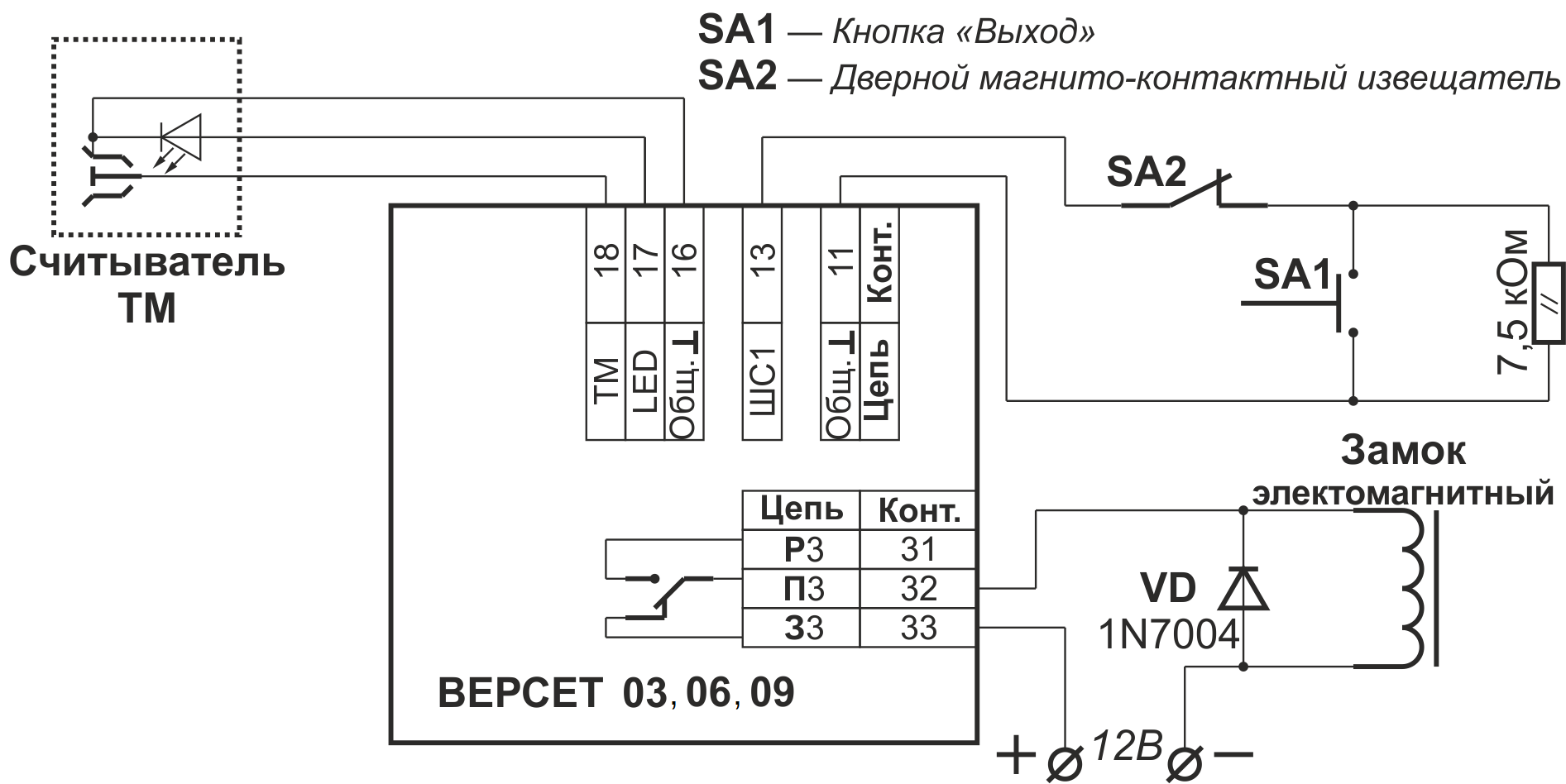

Также с помощью приборов ВЕРСЕТ 03, ВЕРСЕТ 06, ВЕРСЕТ 09 может быть организован контролируемый проход в охраняемое помещение. Удержание двери в закрытом состоянии выполняется с помощью электромагнитного замка. Вход в помещение осуществляется по ключам управления доступом (могут быть использованы электронные ключи, Proximity-карты, пароли, вводимые с кодонаборной клавиатуры).

Приборы имеют контрольные (технологические) шлейфы, к которым могут быть подключены различные датчики: температурные, освещенности, протечки воды. Управление оборудованием при срабатывании датчиков выполняется с помощью мощных реле прибора.

Реализованный в приборах источник питания обеспечивает работу приборов при значительных отклонениях питающего напряжения от номинального, допустимы значения напряжения сети от 110 до 250 В.

При отсутствии сетевого напряжения источник питания обеспечивает работу прибора от резервного аккумулятора (АКБ) 4,5 Ач или 7 Ач, или внешнего резервированного источника питания.



Особенности

  • Простота настройки прибора. Настройка прибора не требует компьютера, выполняется с помощью кнопок на лицевой панели. При настройке выбираются тактики работы прибора и шлейфов сигнализации, задается работа реле прибора.
  • Изменяемые типы шлейфов прибора. Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
  • Зоны охраны и, соответственно, шлейфы прибора могут быть объединены в разделы. В разделы объединяются однотипные шлейфы. Количество разделов может быть от одного до четырёх.
  • Способы постановки зон и разделов на охрану и снятия с охраны:
    • кнопками на панели прибора (пожарные зоны, охранные зоны);
  • В приборе реализованы способы управления оповещением при пожаре:
    • вручную с панели индикации прибора с помощью кнопки «ПУСК»;
    • дистанционно, с помощью устройства дистанционного пуска (УДП), включенного в пожарный ШС.
  • В приборе реализованы возможности значительно облегчающие его эксплуатацию:
    • Прибор определяет неисправности шлейфов сигнализации, линий подключения, оборудования прибора. Прибор показывает причины неисправности числом миганий светодиода «НЕИСПРАВНОСТЬ».
    • В приборе обеспечивается запоминание и индикация состояния неисправности линий подключения светового оповещателя, звукового оповещателя, табло «ВЫХОД», сети питания прибора, аккумулятора прибора, а также неисправности внешних технических средств, подключенных к прибору. Это дает дополнительную информацию для оперативного устранения неполадок во внешних системах, подключенных к прибору.
  • В приборе обеспечено низкое токопотребление. При отсутствии сетевого напряжения источник питания обеспечивает работу прибора от резервного аккумулятора 4,5 Ач или 7 Ач, аккумуляторы обеспечивают автономную работу прибора в течение не менее 25 часов или 39 часов соответственно.

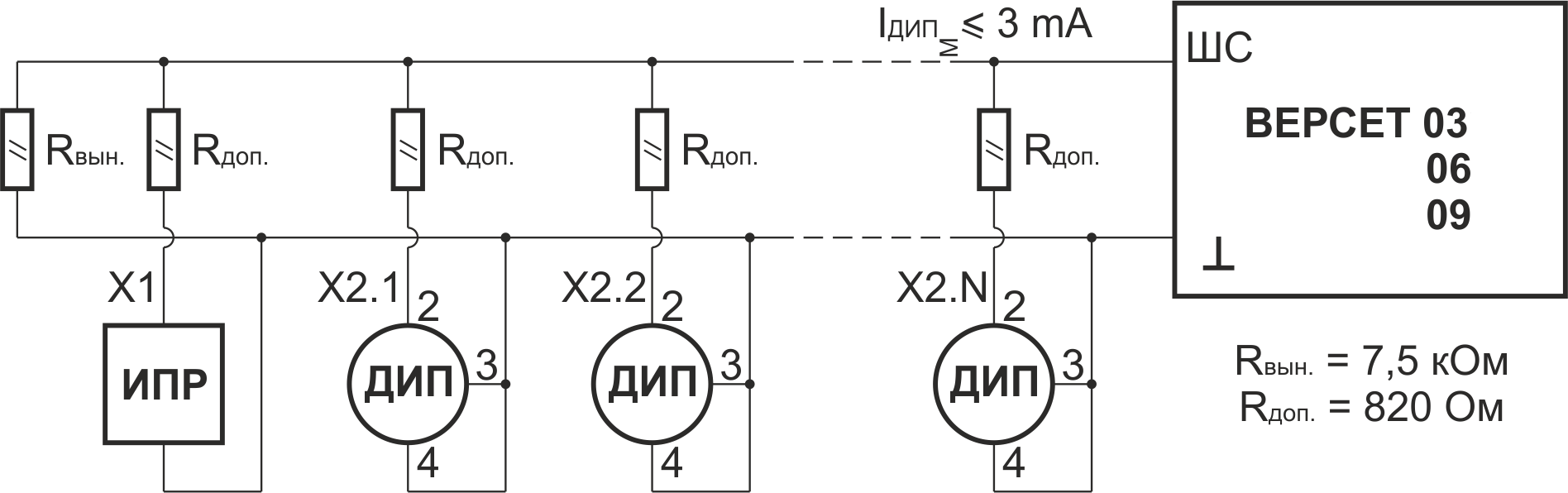

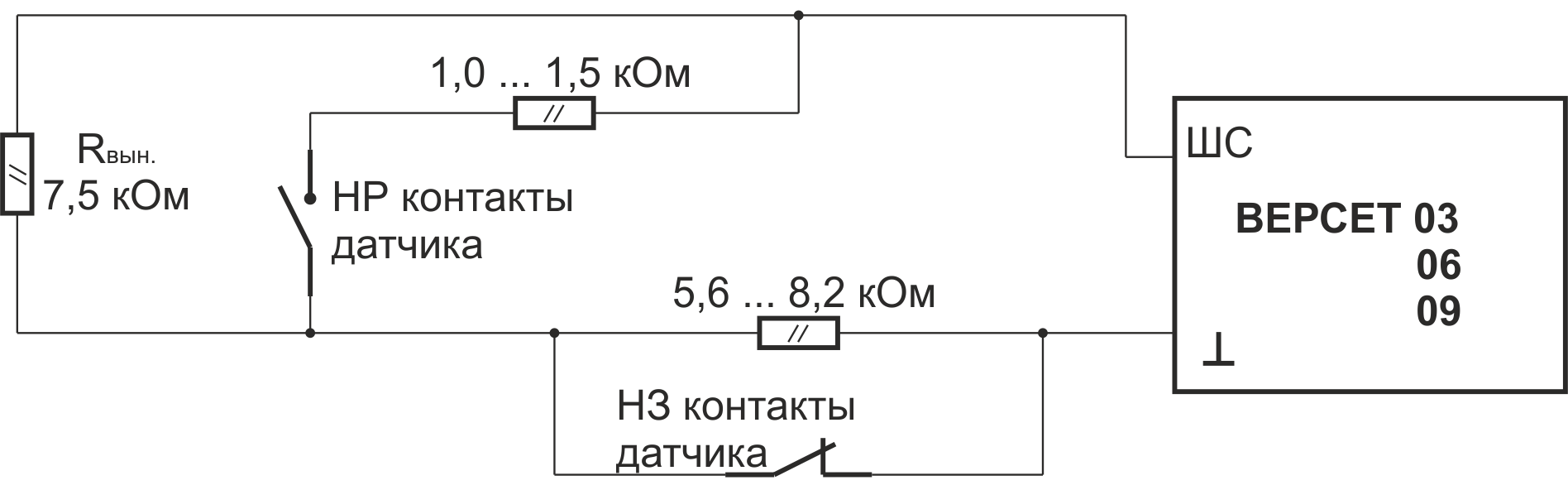

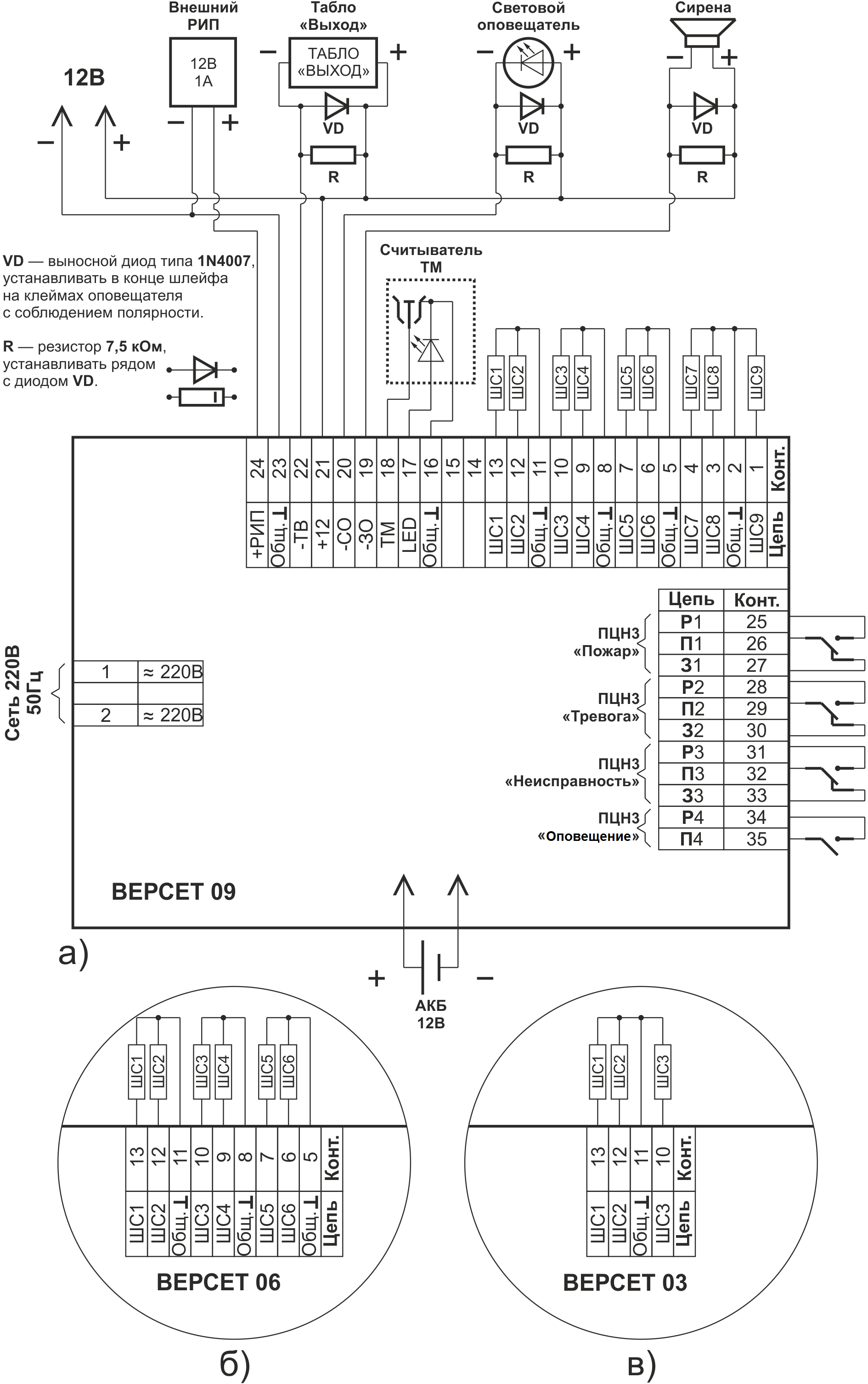

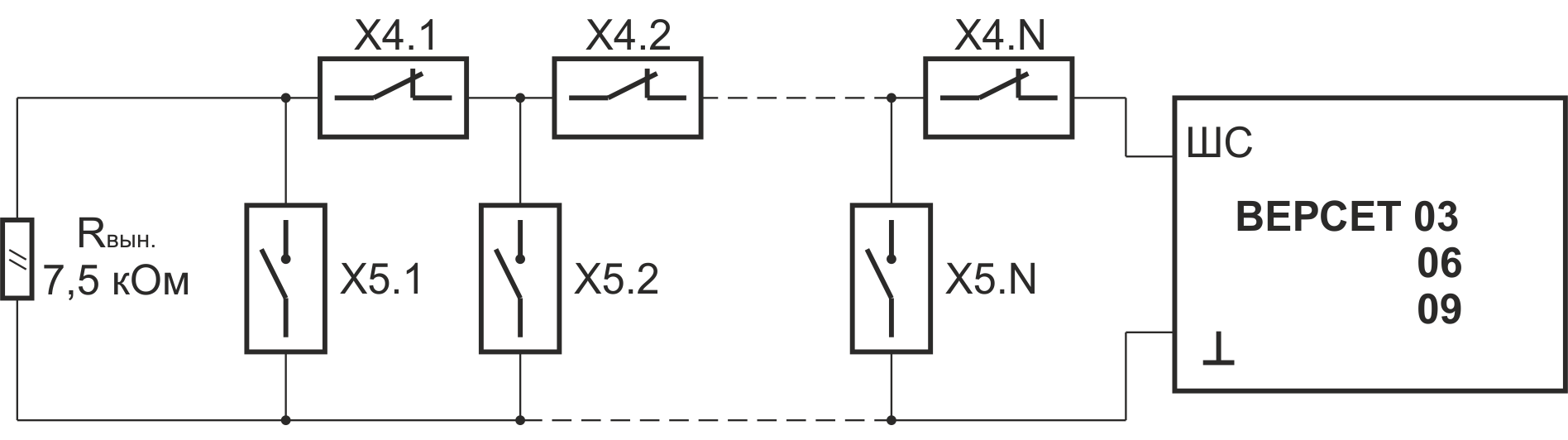

↓ Схемы подключения ↓



Количество шлейфов сигнализации6 шт.
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ)220 шт
Напряжение на клеммах подключения ШСв дежурном режимев разомкнутом состоянии15,3…18,7 В
21…23 В
Максимальный ток на клеммах ШСдля токопотребляющих извещателейпри замкнутом состоянии ШС2,85 мА
18…22 мА
Питание прибора:от сети переменного тока частотой 50 ± 1 Гцот аккумулятора110…250 В
10,2…13,8 В
Максимальная мощность, потребляемая прибором от сети переменного тока12 ВА
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более0,18 А
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:в дежурном режиме без внешней нагрузки по цепи 12 Вв режиме тревоги при полной нагрузке по цепи 12 В25 ч.
3 ч.
Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:в дежурном режиме без внешней нагрузки по цепи 12 В в режиме тревоги при полной нагрузке по цепи 12 В39 ч.
5 ч.
Напряжение, выдаваемое прибором на внешнюю нагрузку10…14 В
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более:1 А
Максимальный ток внешней нагрузки прибора по цепи 12 В (при наличии АКБ или внешнего РИП), не более1 А
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО»,«-ТВ», не более1 А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более1 А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более0,5 А
0,5 А10…10,5 В
Задержки для охранного ШС (выбираемые):задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»задержка включения вешнего звукового оповещателя (сирены) при нарушении ШС15, 30, 45, 60 с
0, 15, 30, 60 с
На контактах реле 1, реле 2, реле 3 прибора:Напряжение переменного тока, не болееНапряжение постоянного тока, не болееТок, не более250 В
24 В
3 А
На контактах реле 4 прибора:Напряжение переменного тока, не болееНапряжение постоянного тока, не болееТок, не более240 В
100 В
0,1 А
Степень защиты, не менееIP40
Вероятность эффективного срабатывания прибора0,98
Диапазон рабочих температур (без АКБ)-40…50 °С
Габаритные размеры прибора, не более250х210х80 мм
Масса прибора без аккумулятора, не более1 кг

Сибирский Арсенал
9010
Цена
Розничная цена: 9 010 руб. 9 010 руб.экономия0 руб.
Производитель: Сибирский Арсенал
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Назначение

Приборы ВЕРСЕТ 03, ВЕРСЕТ 06, ВЕРСЕТ 09 являются универсальными многофункциональными приборами для обеспечения многих вариантов безопасности на объектах. Приборы обеспечивает охрану от проникновения посторонних лиц в охраняемое помещение, пожарную сигнализацию и пожарное оповещение.

Также с помощью приборов ВЕРСЕТ 03, ВЕРСЕТ 06, ВЕРСЕТ 09 может быть организован контролируемый проход в охраняемое помещение. Удержание двери в закрытом состоянии выполняется с помощью электромагнитного замка. Вход в помещение осуществляется по ключам управления доступом (могут быть использованы электронные ключи, Proximity-карты, пароли, вводимые с кодонаборной клавиатуры).

Приборы имеют контрольные (технологические) шлейфы, к которым могут быть подключены различные датчики: температурные, освещенности, протечки воды. Управление оборудованием при срабатывании датчиков выполняется с помощью мощных реле прибора.

Реализованный в приборах источник питания обеспечивает работу приборов при значительных отклонениях питающего напряжения от номинального, допустимы значения напряжения сети от 110 до 250 В.

При отсутствии сетевого напряжения источник питания обеспечивает работу прибора от резервного аккумулятора (АКБ) 4,5 Ач или 7 Ач, или внешнего резервированного источника питания.



Особенности

  • Простота настройки прибора. Настройка прибора не требует компьютера, выполняется с помощью кнопок на лицевой панели. При настройке выбираются тактики работы прибора и шлейфов сигнализации, задается работа реле прибора.
  • Изменяемые типы шлейфов прибора. Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
  • Зоны охраны и, соответственно, шлейфы прибора могут быть объединены в разделы. В разделы объединяются однотипные шлейфы. Количество разделов может быть от одного до четырёх.
  • Способы постановки зон и разделов на охрану и снятия с охраны:
    • кнопками на панели прибора (пожарные зоны, охранные зоны);
  • В приборе реализованы способы управления оповещением при пожаре:
    • вручную с панели индикации прибора с помощью кнопки «ПУСК»;
    • дистанционно, с помощью устройства дистанционного пуска (УДП), включенного в пожарный ШС.
  • В приборе реализованы возможности значительно облегчающие его эксплуатацию:
    • Прибор определяет неисправности шлейфов сигнализации, линий подключения, оборудования прибора. Прибор показывает причины неисправности числом миганий светодиода «НЕИСПРАВНОСТЬ».
    • В приборе обеспечивается запоминание и индикация состояния неисправности линий подключения светового оповещателя, звукового оповещателя, табло «ВЫХОД», сети питания прибора, аккумулятора прибора, а также неисправности внешних технических средств, подключенных к прибору. Это дает дополнительную информацию для оперативного устранения неполадок во внешних системах, подключенных к прибору.
  • В приборе обеспечено низкое токопотребление. При отсутствии сетевого напряжения источник питания обеспечивает работу прибора от резервного аккумулятора 4,5 Ач или 7 Ач, аккумуляторы обеспечивают автономную работу прибора в течение не менее 25 часов или 39 часов соответственно.



↓ Схемы подключения ↓



Количество шлейфов сигнализации6 шт.
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ)220 шт
Напряжение на клеммах подключения ШСв дежурном режимев разомкнутом состоянии15,3…18,7 В
21…23 В
Максимальный ток на клеммах ШСдля токопотребляющих извещателейпри замкнутом состоянии ШС2,85 мА
18…22 мА
Питание прибора:от сети переменного тока частотой 50 ± 1 Гцот аккумулятора110…250 В
10,2…13,8 В
Максимальная мощность, потребляемая прибором от сети переменного тока12 ВА
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более0,18 А
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:в дежурном режиме без внешней нагрузки по цепи 12 Вв режиме тревоги при полной нагрузке по цепи 12 В25 ч.
3 ч.
Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:в дежурном режиме без внешней нагрузки по цепи 12 В в режиме тревоги при полной нагрузке по цепи 12 В39 ч.
5 ч.
Напряжение, выдаваемое прибором на внешнюю нагрузку10…14 В
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более:1 А
Максимальный ток внешней нагрузки прибора по цепи 12 В (при наличии АКБ или внешнего РИП), не более1 А
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО»,«-ТВ», не более1 А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более1 А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более0,5 А
0,5 А10…10,5 В
Задержки для охранного ШС (выбираемые):задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»задержка включения вешнего звукового оповещателя (сирены) при нарушении ШС15, 30, 45, 60 с
0, 15, 30, 60 с
На контактах реле 1, реле 2, реле 3 прибора:Напряжение переменного тока, не болееНапряжение постоянного тока, не болееТок, не более250 В
24 В
3 А
На контактах реле 4 прибора:Напряжение переменного тока, не болееНапряжение постоянного тока, не болееТок, не более240 В
100 В
0,1 А
Степень защиты, не менееIP40
Вероятность эффективного срабатывания прибора0,98
Диапазон рабочих температур (без АКБ)-40…50 °С
Габаритные размеры прибора, не более250х210х80 мм
Масса прибора без аккумулятора, не более1 кг
Характеристики
Бренд:Сибирский АрсеналЕмкость АКБ, Ач:4,5-7Материал корпуса:ПластикНапряжение питания, В:Переменное, 220Взрывозащищенное оборудование:НетКласс защиты:IP40Тип монтажа:НастенныйДиапазон рабочих температур, С:-40+50Снято с производства:N
