Описание

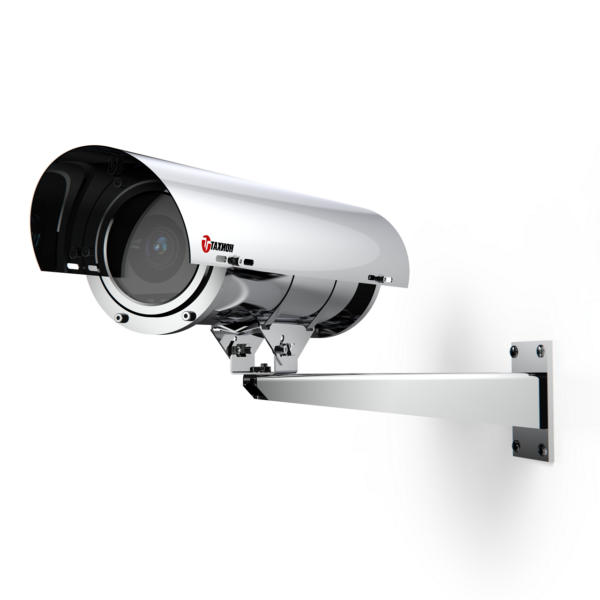

Видеокамера сетевая наружной установки ТВК-101-IP-9-V410-PoE+ предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов через информационные сети при непосредственном контакте с атмосферной средой без какой-либо дополнительной защиты. Материал видеокамеры – нержавеющая кислотостойкая аустенитная сталь.
Видеокамера обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
- охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор).
Модуль IP-видеокамеры изолирован от корпуса термокожуха.
Видеокамера выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Видеокамера соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- III классу степени защиты от поражения электрическим током по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Габаритные и установочные размеры:
| 1. | Видеокамера серии ТВК |
| 2. | Кронштейн |
| 3. | Солнцезащитный козырёк |
| 4. | Кабельный ввод – PG16-RJ45, Ø кабеля 4-5* мм – 2 шт. |
| 5. | Шарнир |
| 5.1 | Болты фиксации шарнира М6 – 4 шт. |
| 5.2 | Винты фиксации шарнира М4 с цилиндрической головкой S=3 мм – 2 шт. |
| 5.3 | Болт и гайка фиксации шарнира |
| 6 | Клемма заземления |
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
Схема подключения:

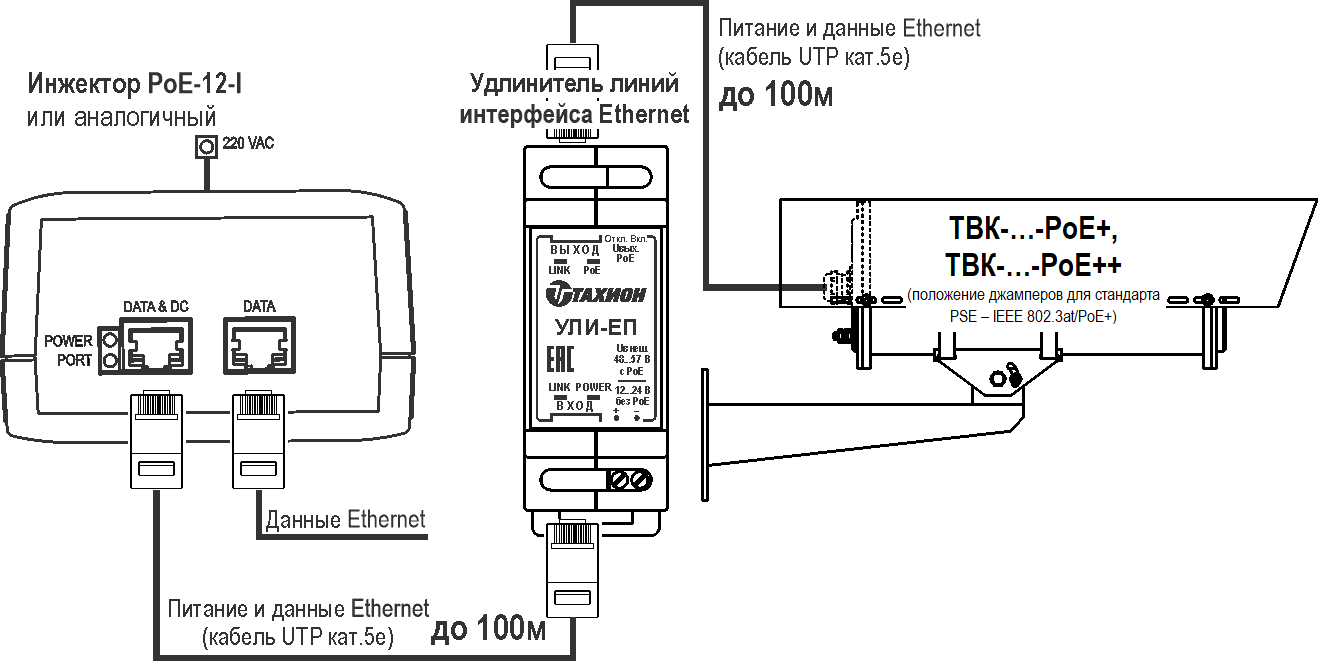

Примеры подключения видеокамер:
Структура условного обозначения видеокамеры:
СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ПЕРИМЕТРА: СТАНДАРТНЫЕ ЗАДАЧИ — СТАНДАРТНОЕ ОБОРУДОВАНИЕ [Алгоритм безопасности № 2, 2019]
Питание всепогодных видеокамер – очень просто об очень важном
Климатические испытания. Что имеем и чем руководствоваться
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
Что и как увидит ваша камера. [Алгоритм безопасности, декабрь 2001]
РoE – не панацея, а частный случай [Журнал ТЗ № 3 2013]
| Модель встроенной видеокамеры | Hanwha Techwin XNB-8000 |
| Разрешение | 2616×1976 (5 Мр) |
| Чувствительность | 0,9 лк (цвет)/ 0,009 лк (ч/б) |
| Объектив | 4-10 мм |
| Напряжение питания | IEEE 802.3at (PoE+) (см. таблицу ниже) |
| Passive PoE 48…56 В (см. таблицу ниже) | |
| Стандарты IP-видеокамеры | Ethernet 10/100BASE-TX |
| IEEE 802.3af | |
| Напряжение / ток внутреннего источника питания для доп. устройства | – |
| Температура вкл./откл. обогрева | +20°С±3°С / +25°С±3°С |
| Температура вкл./откл. холодного запуска | -10°С±3°С / -15°С±3°С |
| Максимальная рабочая дальность | 100 м (см. таблицу ниже) |
| Потребляемая мощность, не более | 25 Вт |
| Диапазон температуры окружающей среды при эксплуатации | -60°С … +50°С |
| Влажность воздуха | до 100% при +25°С |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
| Материал корпуса | нержавеющая кислотостойкая аустенитная сталь |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, не более | 8 кг |
| Режим работы | круглосуточный |
| Напряжение: | |
| Напряжение: | |
| Длина линии: | |
| -55 °С | -60 °С |
| -50 °С | -55 °С |
| Напряжение: | |
| Длина линии: |
Характеристики
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:

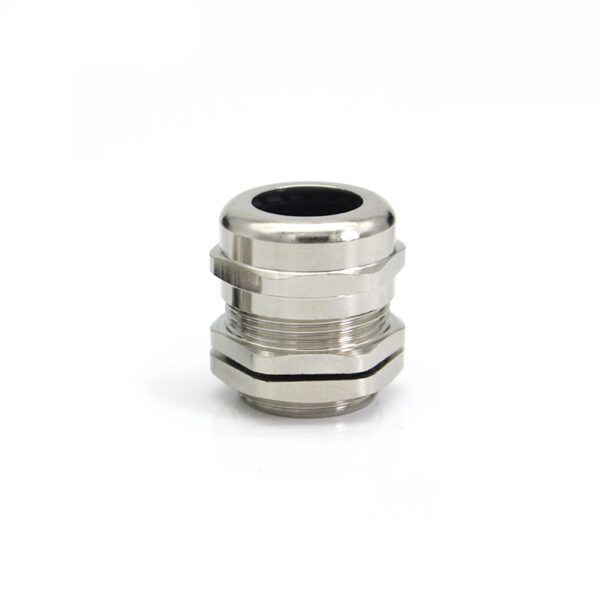

Гермовводы предназначены для герметичного ввода-вывода кабелей и проводов в термошкафах, обеспечивают защиту от попадания пыли, влаги и других внешних воздействий окружающей среды в месте ввода кабеля.
245 руб.
245 руб.

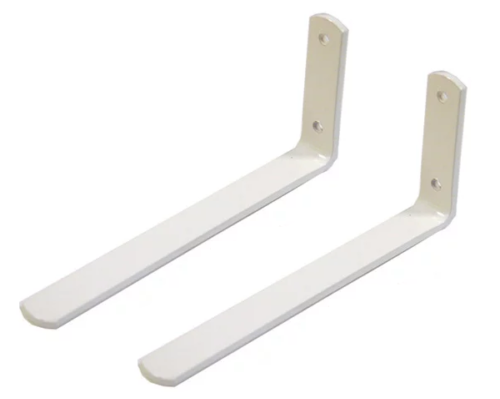

Кронштейн для светильника для шкафов серии ТШ и ШПУ глубиной 300мм
880 руб.
880 руб.

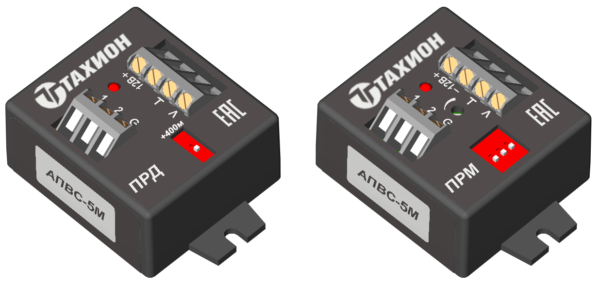

Аппаратура передачи стандартного TV-сигнала по витой паре кабеля ТППэп до 1100м или по витой паре компьютерного кабеля UTP CAT 5E до 900м. Напряжение питания стабилизированное 12VDC ±5%. Ток потребления не более: передатчик 45 мА, приемник 35 мА. Двухступенчатая защита по входу и выходу передатчика рассчитана на кратковременный импульсный разрядный ток (8мкс/20мкс) 10кА. Трёхступенчатая защита по входу приемника рассчитана на кратковременный импульсный разрядный ток (8мкс /20мкс) 10кА. Диапазон рабочих температур – 40° ÷ +50°С. Габаритные размеры 64х42,5х25,8мм.
5 750 руб.
5 750 руб.

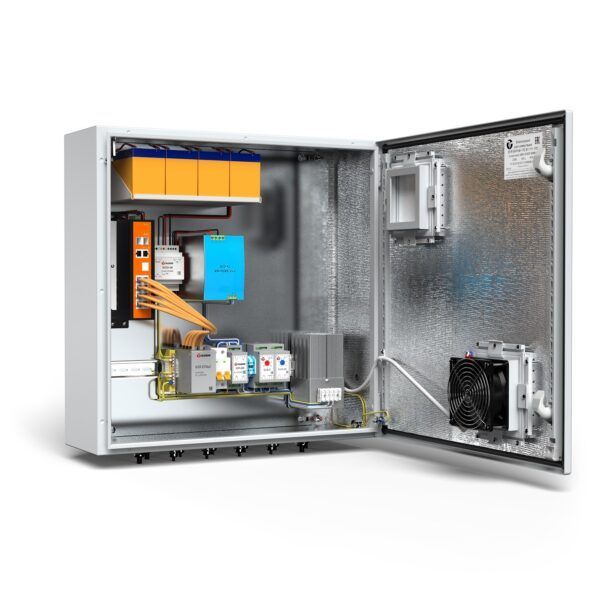

Всепогодный узел коммутации для обеспечения работы от 1-й до 8-х IP-видеокамер с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети. Оборудован 8-портовым неуправляемым коммутатором с функцией Watchdog, AC/DC преобразователем 230/48-55V, 480Вт, устройством защиты электропитания УЗП-220, блоком защиты БЗЛ-ЕП4х2 для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX и комплектом бесперебойного питания 48V под АКБ емкостью до 9А·ч. Бюджет РоЕ 300Вт. Мощность обогрева 195Вт. Мощность вентиляции 22Вт. Максимальная мощность тепловых потерь дополнительно устанавливаемой в изделие аппаратуры 50Вт. Максимальная потребляемая мощность 590Вт. Напряжение питания 230V ± 10% AC, 6А. Диапазон рабочих температур -50° ÷ +50°С. Степень защиты IP66. Габаритные размеры (без кабельных вводов) 600х600х210мм
156 900 руб.
156 900 руб.
Оповещатель охранно-пожарный световой (табло) «ВЫХОД»SKAT-24предназначен для обозначения (указания путей) эвакуационных выходов при возникновении чрезвычайной ситуации и/или пожара, а также в качестве информационного табло. В ассортименте присутствуют более 30 видов сменных надписей на подложке, необходимых для быстрого и грамотного проектирования путей эвакуации:
190 руб.
190 руб.
Термокожух взрывозащищенный для тепловизора. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 131. Напряжение питания термокожуха 24V DC/AC. Напряжение питания тепловизора 12VDC или 24V DC/AC. Мощность обогрева 31/21 Вт. Диапазон рабочих температур -60°С/-40°С ÷ +50°C. Холодный пуск. Два гермоввода под небронированный кабель диаметром 3,2-8,1мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
579 700 руб.
579 700 руб.

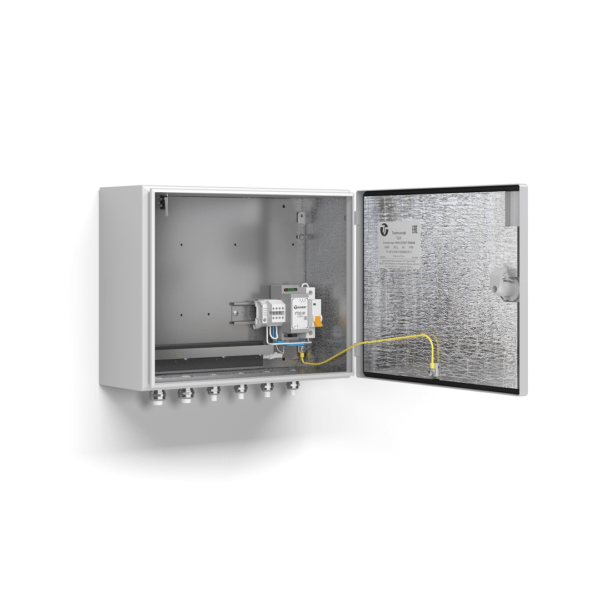

Коробка монтажная из листовой стали 1,2мм (грунтовка, порошковое покрытие) с 35 мм DIN-рейкой и клеммной колодкой с 6-ю зажимами под провод сечением до 6 мм² для коммутации цепей питания аппаратуры или других электрических цепей. Диапазон рабочих температур -60°÷ +70°С. Степень защиты IP66. Габаритные размеры (с гермовводами) 240х200х96мм
11 900 руб.
11 900 руб.
Компактная всепогодная взрывозащищенная видеокамера серии “Корунд-ВБ”. Габариты, мм: Lнар. 280, øнар. 95. Разрешение: до 1920х1080 (2.0 Mp). Видео стандарты: AHD/TVI/CVI/CVBS(NTSC, PAL). Чувствительность видеокамеры: 0,001 лк (день) / 0,0001 лк (ночь). Фокусное расстояние объектива: 2,8-11мм. АРД. Электромеханический ИК-фильтр. Маркировка взрывозащиты 1ExdbIICT6GbX/Ex tbIIICT80°CDbX. Степень защиты IP66/IP68. Диапазон рабочих температур -60° ÷ +50°С. Потребляемая мощность 24Вт. Напряжение питания 24VDС ±10%. Вывод кабеля через взрывобезопасные гермовводы. В комплекте кронштейн крепления на стену и солнцезащитный козырёк.
74 100 руб.
74 100 руб.

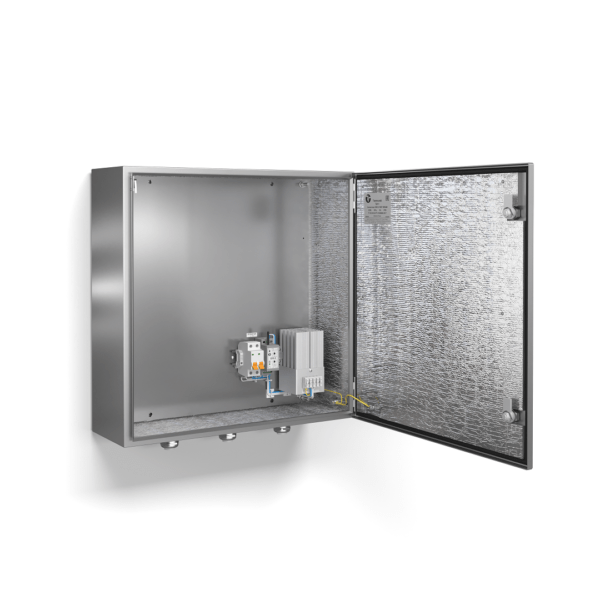

Термошкаф с обогревом для установки в нем телевизионного, либо другого электронного оборудования. Диапазон рабочих температур -60° ÷ +50°С. Степень защиты IP66. Потребляемая мощность 66 Вт. Напряжение питания 230V ± 10% AC, 6A. Габаритные размеры (без гермовводов) 300x380x155 мм.
