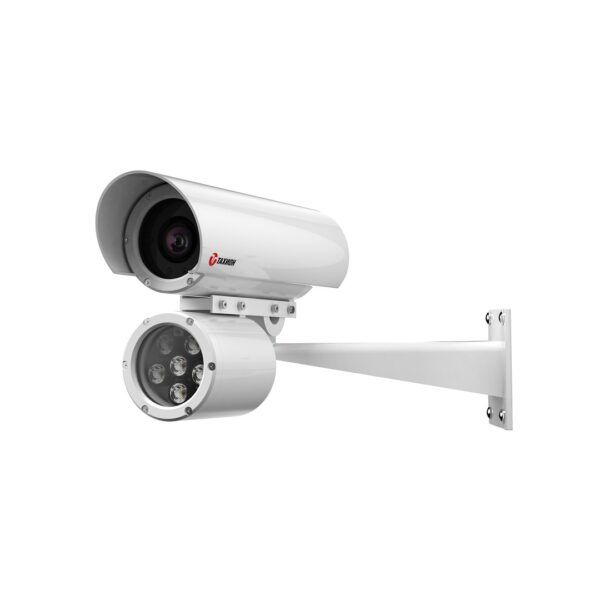

Видеокамера взрывозащищенная сетевая серии «Корунд-ВБ Смарт» ТВК-65-IP-4М-V2812-PoE+-ПИП-20/60 Ex наружной установки предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов через информационные сети.
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Питание видеокамеры осуществляется от инжектора (коммутатора) PoE+ стандарта IEEE 802.3at со схемой питания как по варианту А, так и по варианту В по кабелю UTP категории 5e (в комплект поставки не входит).
Видеокамера с внешним прожектором произведены в термокожухах ТГБ-4М Ex IIC, выполненных в виде взрывонепроницаемых оболочек по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIС T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относятся к взрывобезопасному электрооборудованию.
Видеокамера имеет высокую чувствительность благодаря матрице "Старлайт" в режиме цвет 0,0001 лк и поддерживает формат видеосжатия H.265+.
Видеокамера имеет функции:
- обнаружения фигур и лиц людей;
- обнаружения пересечения линии или зоны человеком;
- контроля потери изображения при совместной работе с регистраторами смарт.
Прожектор имеет функции:
- включения/выключения от встроенного датчика освещенности;
- «антифары» – задержка выключения на 1 минуту при засветки датчика освещенности фарами автомобиля.
Видеокамера обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
- охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор).
Смотровое окно выполнено из ударопрочного закалённого стекла.
Видеокамера выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.
Видеокамера соответствует:
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- III классу степени защиты от поражения электрическим током по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.

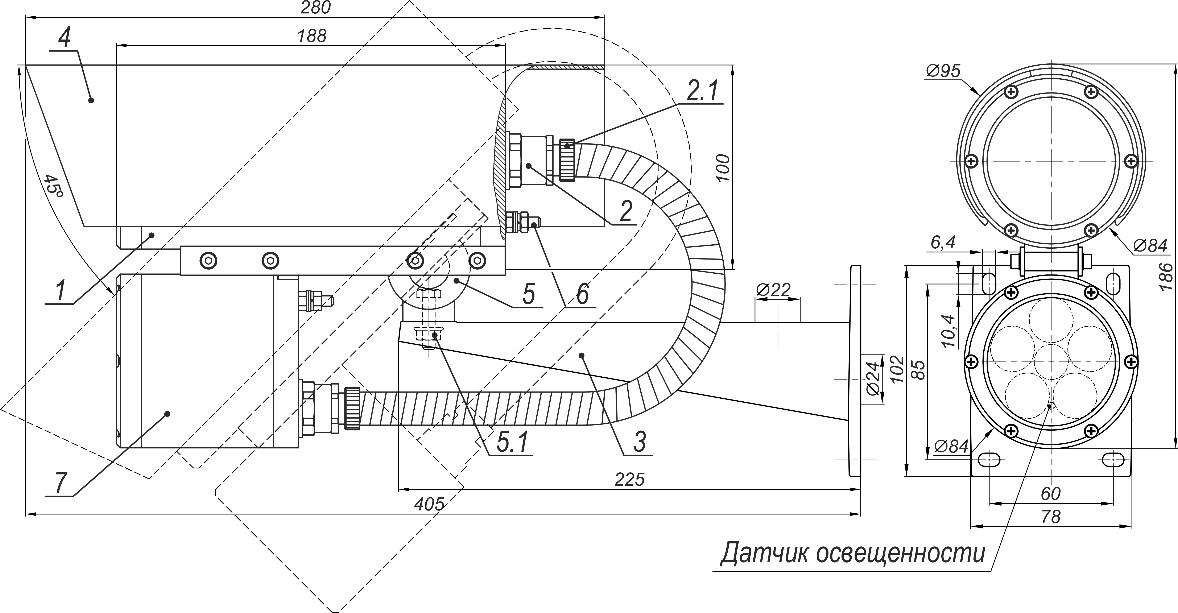

Состав видеокамеры. Габаритные и установочные размеры
| 1 | Видеокамера ТВК-65-IP-4MВБ-…-PoE+ |
| 2 | Кабельные вводы для небронированного кабеля – Ø кабеля 3,1–8,6* мм – 2 шт. |
| 2.1. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15 мм) |
| 3 | Кронштейн |
| 4 | Солнцезащитный козырёк |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Клемма заземления |
| 7 | Прожектор ПИП- ХХ/YY ВБ исп.88 А |
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

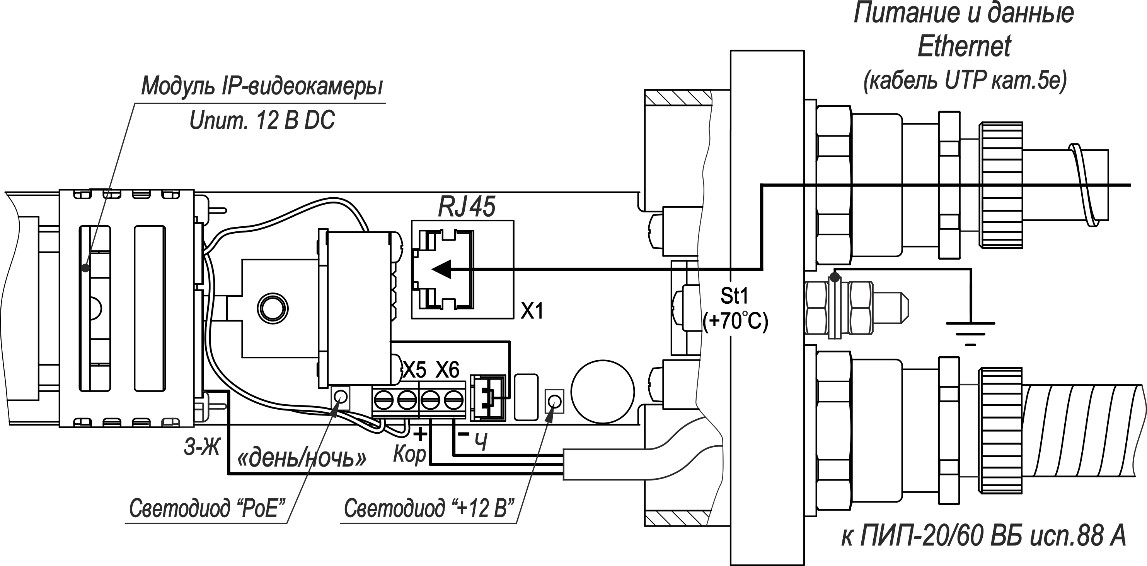

Подключение
ВИДЕОНАБЛЮДЕНИЕ ВО ВЗРЫВОПОЖАРООПАСНОЙ СРЕДЕ
СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ПЕРИМЕТРА: СТАНДАРТНЫЕ ЗАДАЧИ — СТАНДАРТНОЕ ОБОРУДОВАНИЕ [Алгоритм безопасности № 2, 2019]
Питание всепогодных видеокамер – очень просто об очень важном
Климатические испытания. Что имеем и чем руководствоваться
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
Что и как увидит ваша камера. [Алгоритм безопасности, декабрь 2001]
| ТВК-65-IP-4MВБ-V2812-PoE+ ПИП-20/60 Ex | ТВК-65-IP-4MВБ-V550-PoE+ ПИП-50/20 Ex |
| Взрывозащищённое исполнение | 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X |
| Тип камеры | цветная «день-ночь» (механический ИК-фильтр) |
| 1/3” Black light illumination CMOS | 1/2.8” Black light CMOS |
| 1920х1080 (Full HD) (2 Мп) | 2304х1296 (3 Мп) 1920х1080 (2 Мп) |
| 704х576 | 800х448 |
| Чувствительность при F=1,2 | 0,0001 лк (днем)/ 0,0001 лк (ночью) |
| Видеокодеки | H.265Al/H.265+ (совместимы с H.265/H.264) |
| Многопотоковая передача | одновременная передача двух потоков |
| 25 к/сек | 20 к/сек (3 Мп) 25 к/сек (2 Мп) |
| 25 к/сек | |
| Электронный затвор | 1/50 – 1/10000 сек |
| Объектив | с переменным фокусным расстоянием |
| ручная регулировка | моторизированный |
| 2,8-12* мм | 5-50* мм |
| 20 м | 50 м |
| 30 м | 70 м |
| 60° | 20° |
| Порог включения ИК-подсветки, лк | 10 ± 5 |
| Длина волны ИК-излучения, нм | 850 |
| Система шумоподавления | 2D/3D |
| Динамический диапазон (WDR) | Цифровой |
| Сетевой интерфейс | 10/100M Ethernet |
| Поддерживаемые сетевые протоколы | ONVIF / RTSP / FTP / DHCP / NTP / UPnP |
| Видеоаналитика | обнаружение фигур и лиц людей, обнаружение пересечения линии или зоны человеком, контроль потери изображения |
| Другие функции | ВЕБ-интерфейс, экранное меню, передача видео в реальном времени, обнаружение движения, привязка изображений, захват JPEG, программное обеспечение для удаленного мониторинга CMS, аппаратное сжатие, система «watch dog» |
| Просмотр с мобильных устройств | множественный доступ с iOS и Android |
| Питание изделия | IEEE 802.3at (PoE+) |
| Максимальная потребляемая мощность (IEEE 802.3at), не более: в режиме включенного обогрева в режиме выключенного обогрева | 23 Вт 12 Вт |
| Температура вкл./откл. холодного запуска | -10°С ± 3°С / -15°С ± 3°С |
| Диапазон температуры окружающей среды при эксплуатации | -60°С … +50°С |
| Влажность воздуха | до 100% при +25°С |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 |
| Габаритные и установочные размеры | см. рисунок 1 |
| Масса с упаковкой, не более | 4 кг |
| Режим работы | круглосуточный |
| IP-адрес | 192.168.1.230; логин: admin (пароль отсутствует) |
