Описание

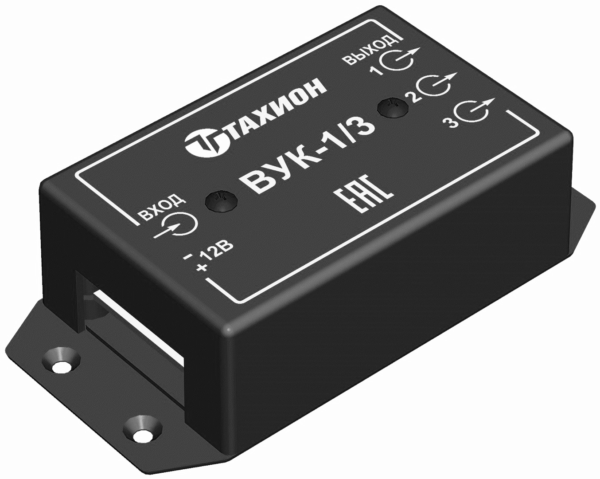

Видеоусилитель-корректор ВУК-1/3 предназначен для разветвления видеосигнала на 3 направления, нормирования уровня и корректировки АЧХ видеосигнала.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

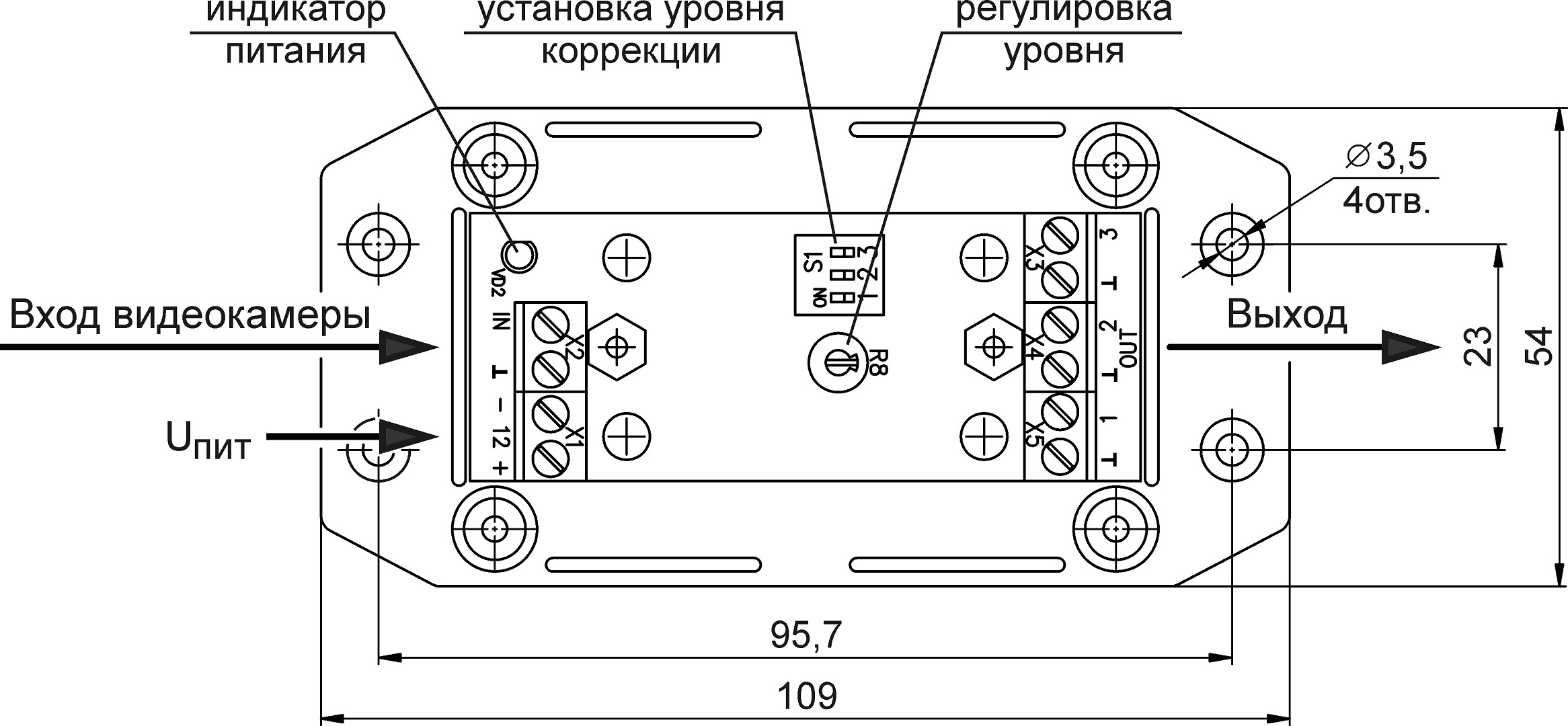

Внешний вид (крышка не показана)
Компенсации затухания на высоких частотах для кабелей РК75-3, RG-59 на длине от 0 до 600 метров производится с помощью переключателей S1.1, S1.2 и S1.3. Положение переключателей для разных длин кабелей приведено в таблице:
| Длина кабеля, м | Состояние переключателя | ||
| S1.1 | S1.2 | S1.3 | |
| 0 100 200 300 400 500 600 | OFF ON OFF OFF ON OFF ON | OFF OFF ON OFF OFF ON ON | OFF OFF OFF ON ON ON ON |
Примечание:
- Производителем переключатели S1.1, S1.2, S1.3 установлены в положение “OFF”.

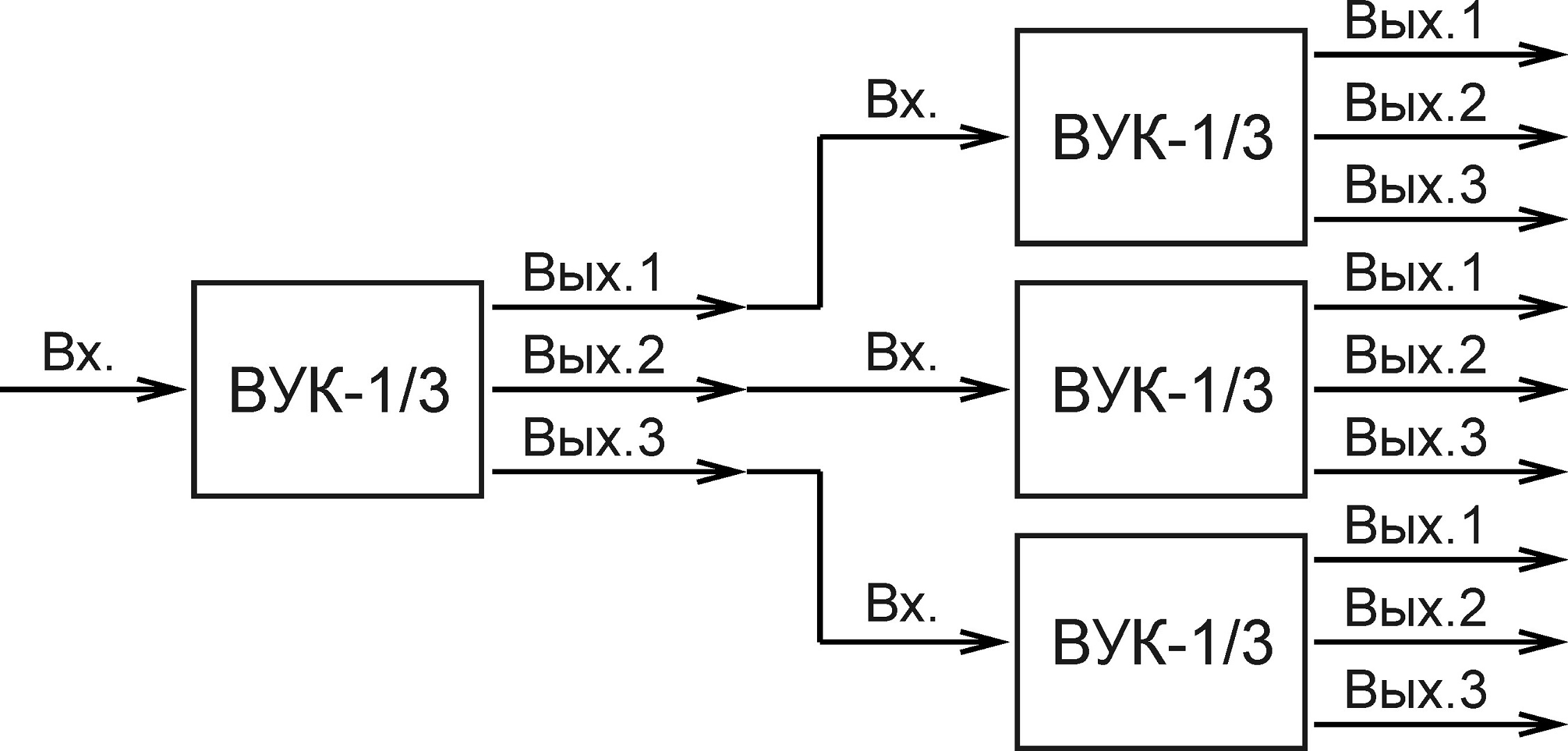

- Коэффициент разветвления видеосигнала можно увеличить, используя несколько видеоусилителей-корректоров ВУК-1/3 согласно схеме, приведенной на рис. ниже. При этом коррекция затухания кабеля производится в первом устройстве ВУК-1/3 (положение переключателей см. таблицу), а в дополнительно установленных ВУК-1/3 переключатели S1.1, S1.2 и S1.3 должны быть установлены в положение «ОFF».
| Напряжение питания | 12 В DC |
| Потребляемый ток, не более | 40 мА |
| Коэффициент разветвления | 3 |
| Диапазон рабочих частот | 50 Гц ÷ 6 МГц |
| Уровень видеосигнала и синхроимпульса по выходу из изоляции (между сигнальными контактами и любого из них на корпус) | 1 В |
| Диапазон регулировки выходного уровня | 0,5 – 2 В |
| Диапазон рабочих температур | от -40 °С ÷ + 50°С |
| Rвх, Rвых | 75 Ом |
| Габаритные размеры (Д х Ш х В) | 109 x 54 x 31 мм |
Характеристики
