Внешний блок реле ПЦН БР-24

()

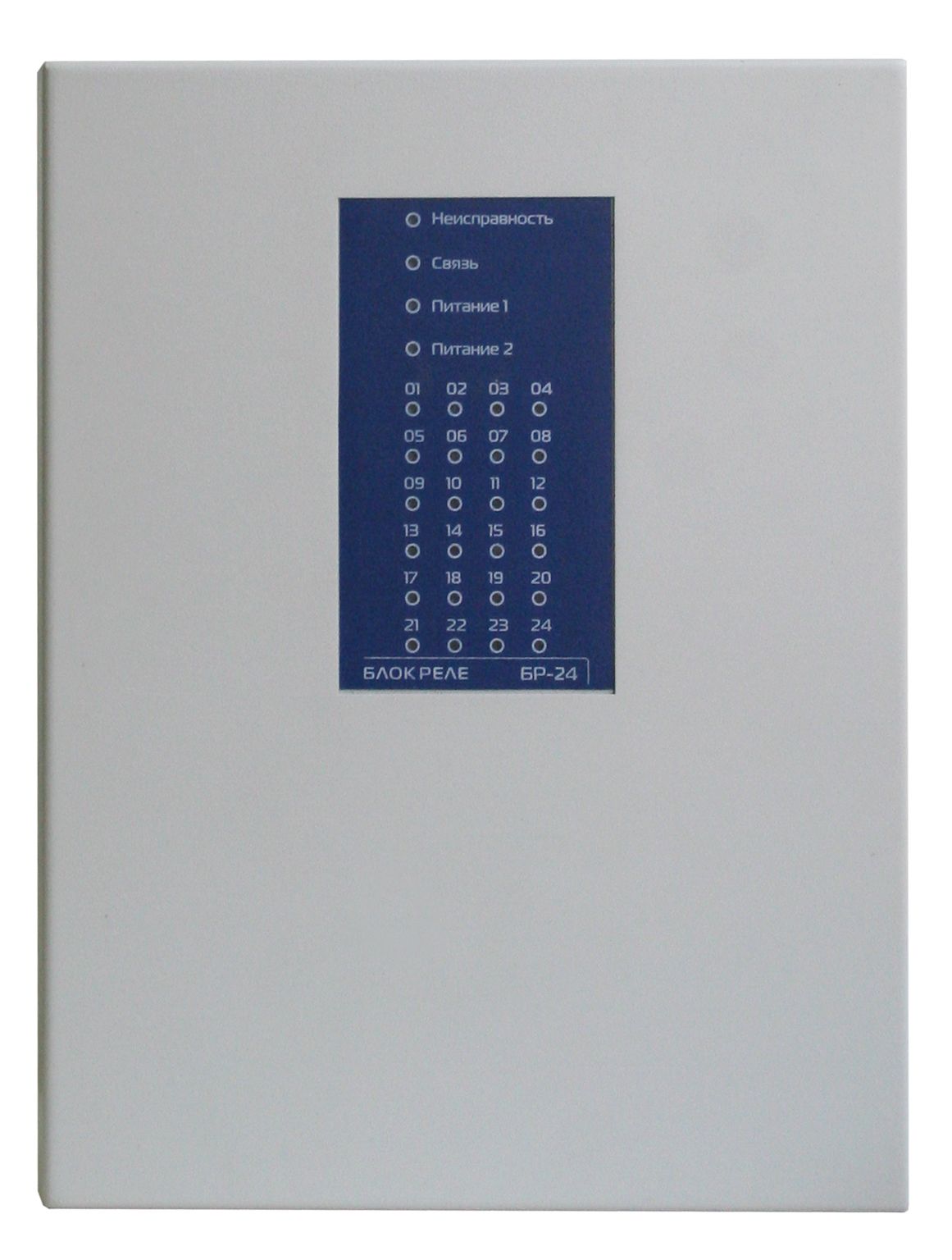

Внешний блок реле ПЦН «БР-24»

Изображение товара

Назначение

Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора. Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.



Особенности

В БР-24 имеется возможность осуществлять контроль исполнительных линий реле №1…№4.

Подключение БР-24 к приборам Гранит-16,-24 производится по линии RS-485. Всего можно подключить не более 6-ти блоков и не более 48-ми каналов коммутации.

Питание БР-24 осуществляется от двух внешних источников питания напряжением 12 В (ИП1 и ИП2) по двум независимым вводам питания. При отключения питания ИП1 или неисправности ИП1 прибор автоматически переходит на питание от ИП2. Так же на БР-24 имеется вход «ВТС» (внешний сигнал) – для подключения выхода «Неисправность» источников питания.



↓ Схемы подключения ↓



Тип коммуникации с приборамиRS-485
Количество линий коммуникации2
Количество реле (каналов коммутации)24
Параметры реле:
- переменное напряжение коммутации, не более
- постоянное напряжение коммутации, не более
- ток коммутации, не более
240 В
30 В
10 А
Напряжение питанияот 10 до 15 В
Максимальный ток потребленияот 150 мА до 1 А
Количество вводов питания 12 В2
Масса, не более1,3 кг
Габаритные размеры, не более210,6 х 250 х 80 мм
Степень защиты оболочкойIP30
Диапазон рабочих температурот - 30 до +50 °С
Относительная влажность воздуха при +40 °С, не более 93 %

Сибирский Арсенал
8625
Цена
Розничная цена: 8 625 руб. 8 625 руб.экономия0 руб.
Производитель: Сибирский Арсенал
шт В корзину Подписаться В корзине
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Назначение

Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора. Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.



Особенности

В БР-24 имеется возможность осуществлять контроль исполнительных линий реле №1…№4.

Подключение БР-24 к приборам Гранит-16,-24 производится по линии RS-485. Всего можно подключить не более 6-ти блоков и не более 48-ми каналов коммутации.

Питание БР-24 осуществляется от двух внешних источников питания напряжением 12 В (ИП1 и ИП2) по двум независимым вводам питания. При отключения питания ИП1 или неисправности ИП1 прибор автоматически переходит на питание от ИП2. Так же на БР-24 имеется вход «ВТС» (внешний сигнал) – для подключения выхода «Неисправность» источников питания.



↓ Схемы подключения ↓



Тип коммуникации с приборамиRS-485
Количество линий коммуникации2
Количество реле (каналов коммутации)24
Параметры реле:
- переменное напряжение коммутации, не более
- постоянное напряжение коммутации, не более
- ток коммутации, не более
240 В
30 В
10 А
Напряжение питанияот 10 до 15 В
Максимальный ток потребленияот 150 мА до 1 А
Количество вводов питания 12 В2
Масса, не более1,3 кг
Габаритные размеры, не более210,6 х 250 х 80 мм
Степень защиты оболочкойIP30
Диапазон рабочих температурот - 30 до +50 °С
Относительная влажность воздуха при +40 °С, не более 93 %
Характеристики
Бренд:Сибирский АрсеналНапряжение питания, В:Переменное, 220Взрывозащищенное оборудование:НетКласс защиты:IP30Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+50Снято с производства:N
