Всепогодный узел коммутации ВУК-24-PoE+ Р1 У11 У71

()

Всепогодный узел коммутации ВУК-24-PoE+ Р1 У11 У71

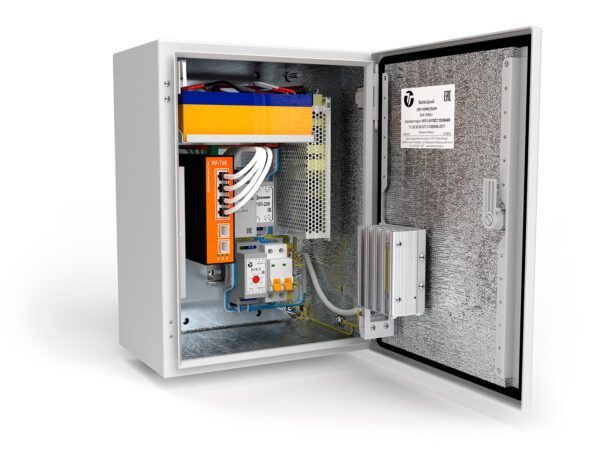

Изображение товара

Всепогодный узел коммутации ВУК-24-PoE+ Р1 У11 У71 предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.

Изделие оборудовано

  • блоком управления климатом (БУК-5), предназначенным для управление обогревом;
  • обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
  • устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д);
  • блоком защиты БЗЛ-ЕП4 предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE/PoE+ (IEEE 802.3af/IEEE 802.3at);
  • комплектом бесперебойного питания (КБП-48/2,5 (2,2А·ч));
  • тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66.

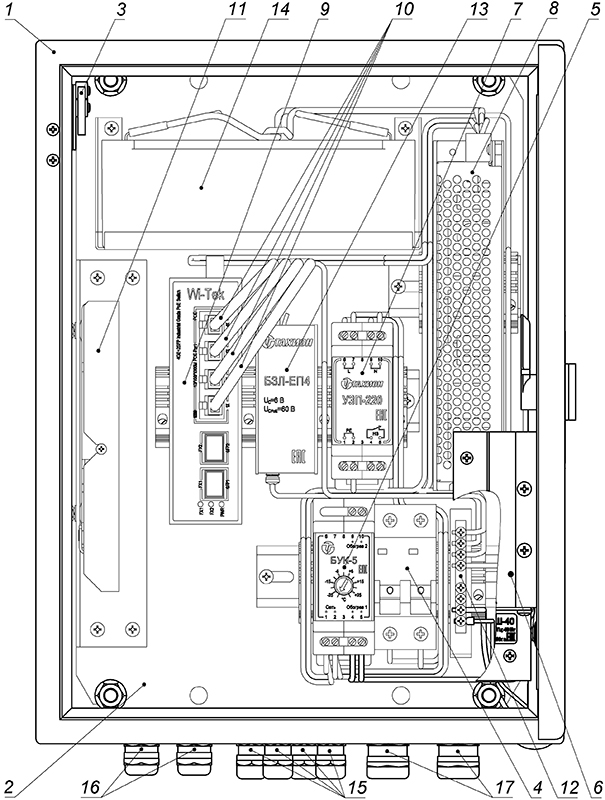

Состав изделия:

Всепогодный узел коммутации ВУК-24-PoE+ Р1 У11 У71. Изображение 1

 1. Шкаф 300х300х210мм 1шт.
 2. Монтажная панель 1шт.
 3. Тамперный контакт (S2) 1шт.
 4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1) 1шт.
 5. Блок управления климатом (БУК-5) 1шт.
 6. Обогреватель (ОТШ-40) 1шт.
 7. Устройство защиты питания 220В (УЗП-220) 1шт.
 8. Комплект бесперебойного питания КБП-48/2,5 (2,2А·ч) 1шт.
 9. Неуправляемый коммутатор WiTek 4 порта Eth + 2 порта SFP Wi-PS306GF-l 1шт.
 10. Патч-корд UTP, кат.5е 4шт.
 11. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт) 1шт.
 12. Шина заземления (Ш1) 1шт.
 13. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4) 1шт.
 14. Аккумуляторы DTM 12022 или аналоги (поставляются в отдельной упаковке) 4шт.
 15. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм 4шт.
 16. Гермоввод PBA11-10, Ø кабеля 6-10 мм 2шт.
 17. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм 2шт.

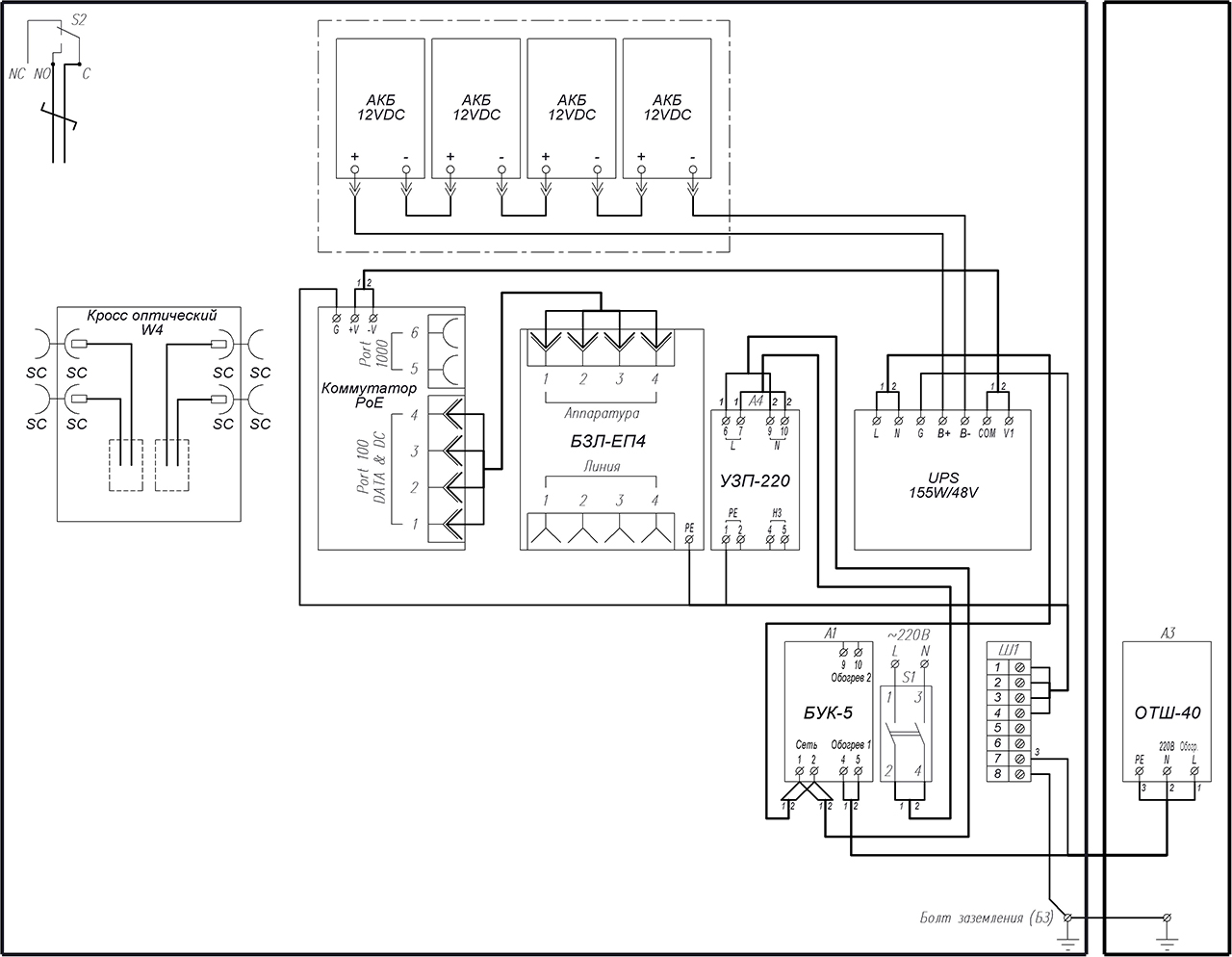

Схема подключения:

Всепогодный узел коммутации ВУК-24-PoE+ Р1 У11 У71. Изображение 1



“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]

СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ПЕРИМЕТРА: СТАНДАРТНЫЕ ЗАДАЧИ — СТАНДАРТНОЕ ОБОРУДОВАНИЕ [Алгоритм безопасности № 2, 2019]

САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ

Климатические испытания. Что имеем и чем руководствоваться


  1. Питание изделия:
       – напряжение питания220 В AC, 50 Гц
       – максимальный ток нагрузки6А
  2. Обогрев:
       – напряжение питания220 В AC, 50 Гц
       – потребляемая мощность40 Вт
  3. Диапазон рабочих температур – 60 °С ÷ +50 °С
  4. Интерфейсы:
       – порт 10/100/1000 Base-T RJ-45 PoE+4 шт.
       – порт 1000 Base-X SFP2 шт.
  5. Питание подключаемых видеокамер/устройств PoE/PoE+
  6. Максимальная мощность, подключаемых видеокамер/устройств, не более:
       – по стандарту PoE IEEE 802.3af4х15 Вт
       – по стандарту PoE IEEE 802.3at4х30 Вт
       – общий бюджет PoE120 Вт
  7. Максимальная потребляемая мощность170 Вт
  8. Характеристики КБП-48/2,5:
       – выходное напряжение48÷55 В DC
       – напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки37÷41 В DC
       – максимальный ток нагрузки2,5 А
       – ёмкость АКБ2,2 А ч
  9. Материалы и поверхности изделия:
       – корпус (дверь)листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
       – панель монтажнаялистовая сталь 2 мм, оцинкованная
  10. Габаритные размеры (без гермовводов) ШхВхГ300х400х210 мм
  11. Вес c упаковкой11 кг
