Всепогодный узел коммутации ВУКП-58-PoE+ Р2 У11 У81

()

Всепогодный узел коммутации ВУКП-58-PoE+ Р2 У11 У81

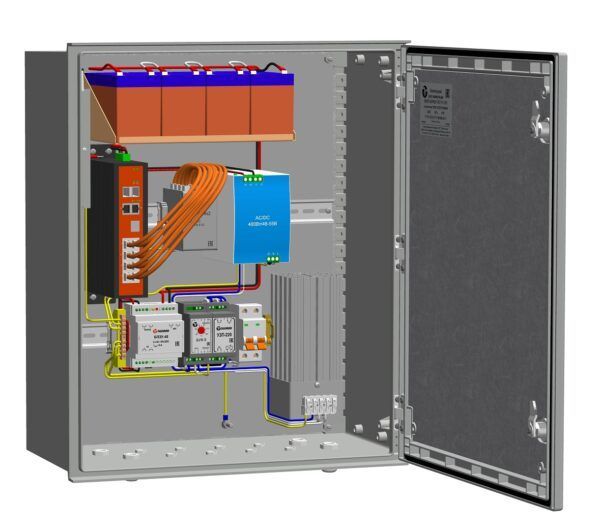

Изображение товара

Всепогодный узел коммутации ВУКП-58-PoE+ Р2 У11 У81 предназначен для обеспечения работы от 1-го до 8-и оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования в условиях морского климата, на химических производствах, на автомагистралях, в тоннелях и прочих агрессивных средах. Материал термошкафа – армированный стекловолокном полиэстер, класс ударопрочности IK10.

Узел оборудован

  • блоком управления климатом (БУК-5), предназначенным для управление обогревом;
  • устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
  • обогревателем термошкафов ОТШ-200, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
  • AC/DC преобразователем 230/48-55В, 480Вт;
  • блоком переключения питания с зарядным устройством БПЗУ-48, предназначенным для создания системы бесперебойного питания с использованием внешнего источника питания 48 В DC и четырех подключенных последовательно 12 В аккумуляторных батарей (АКБ);
  • блоком защиты БЗЛ-ЕП4х2, предназначенным для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt);
  • кронштейном для установки АКБ (до 9 А·ч);
  • тамперным контактом для сигнализации о несанкционированном доступе.

ВУКП-58-PoE+ Р2 У11 У72 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током узел соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение узла соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP66.

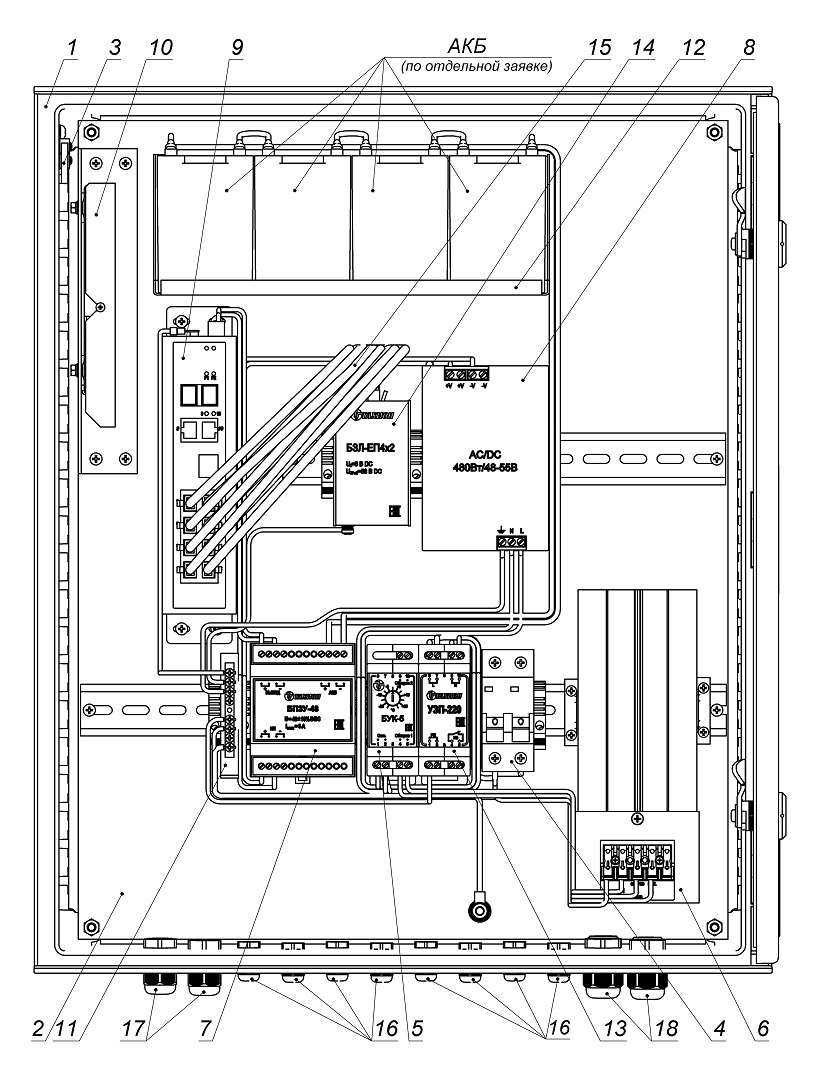

Устройство термошкафа (дверь открыта на 90°):

Всепогодный узел коммутации ВУКП-58-PoE+ Р2 У11 У81. Изображение 1

1  Шкаф 500 х 600 х 230мм 1 шт.
2  Панель монтажная 1 шт.
3  Тамперный контакт (S2) 1 шт.
4  Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С (S1) 1 шт.
5  Блок управления климатом БУК-5 1 шт.
6  Обогреватель ОТШ-200 1 шт.
7  Блок переключения питания с зарядным устройством БПЗУ-48 1 шт.
8  AC/DC преобразователь 230/48-55В**, 480Вт 1 шт.
9  Устройство защиты питания 220В (УЗП-220) 1 шт.
10  Неуправляемый PoE коммутатор 8 портов Eth + 2 порта combo 1G/SFP 1 шт.
11  Патч-корд UTP, кат.5е 8 шт.
12  Оптический кросс с адаптерами SC-SC (4 шт.) 1 шт.
13  Шина заземления (Ш1) 1 шт.
14  Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4x2) 1 шт.
15 Кронштейн для установки АКБ (до 9 А·ч) 1 шт.
16  Кабельный ввод PG9, Ø кабеля 8-4,5 мм 8 шт.
17  Кабельный ввод PG11, Ø кабеля 10-6 мм 2 шт.
18  Кабельный ввод PG13,5, Ø кабеля 12-7 мм 2 шт.

** Не устанавливать напряжение на AC/DC преобразователе выше 52В.

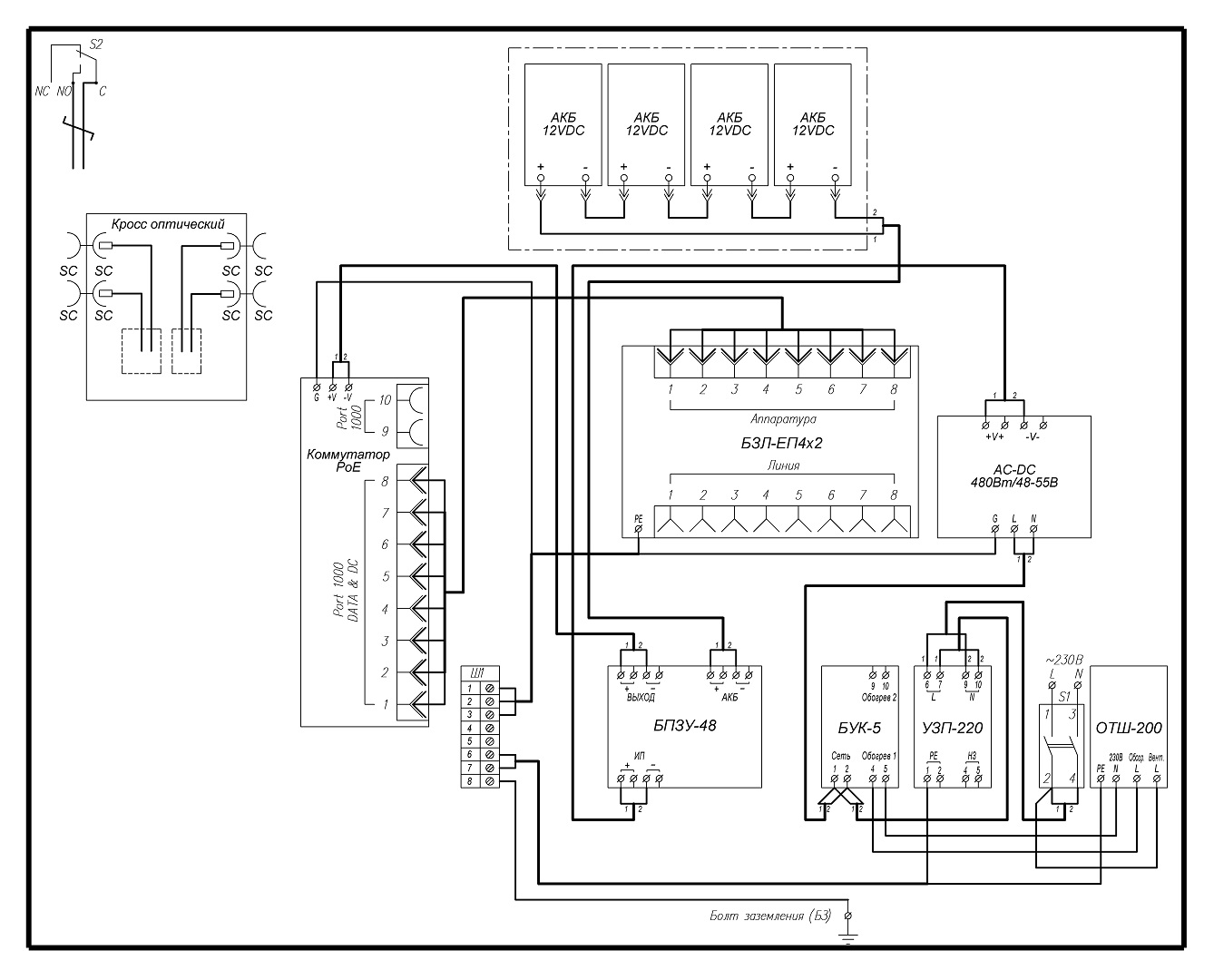

Схема электрическая принципиальная:

Всепогодный узел коммутации ВУКП-58-PoE+ Р2 У11 У81. Изображение 1



“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]

СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ПЕРИМЕТРА: СТАНДАРТНЫЕ ЗАДАЧИ — СТАНДАРТНОЕ ОБОРУДОВАНИЕ [Алгоритм безопасности № 2, 2019]

САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ

Климатические испытания. Что имеем и чем руководствоваться


ПараметрЗначение
  1. Питание изделия:
       – напряжение питания230 В AC, 50 Гц
       – максимальный ток нагрузки6 А
  2. Обогрев:
       – напряжение питания230 В AC, 50 Гц
       – потребляемая мощность218 Вт
  3. Напряжение отсечки АКБ от нагрузки38÷41 В DC
  4. Ёмкость АКБдо 9 А·ч
  5. Диапазон рабочих температур – 40 °С ÷ +50 °С
  6. Интерфейсы:
       – порт 10/100/1000 Base-T RJ-45 PoE, watchdog8 шт.
       – порт Combo 1G/SFP2 шт.
  7. PoE:
       – по стандарту PoE IEEE 802.3af/at6 портов
       – по стандарту PoE IEEE 802.3af/at/bt2 порта
       – общий бюджет PoE300 Вт
  7. Максимальная потребляемая мощность540 Вт
  9. Материалы и поверхности изделия:
       – корпус (дверь)армированный стекловолокном полиэстер
       – панель монтажнаялистовая сталь 2 мм, оцинкованная
  10. Габаритные размеры (без гермовводов) ШхВхГ500 х 600 х 230 мм
  11. Вес c упаковкой20 кг
