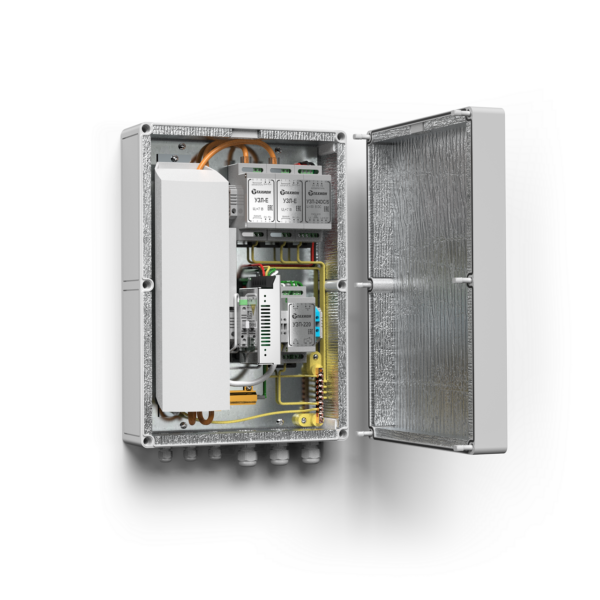

Всепогодный узел связи ВУС-1-12(24) предназначен для передачи сигналов от 1-й или 2-х IP-видеокамер или других цифровых устройств с Ethernet портом в системах безопасности (СВН, СОТ, ПОС, СКУД), диспетчеризации, автоматизации по беспроводному каналу Wi-Fi на центральный пост наблюдения или сервер систем, для организации доступа к интернету в качестве точки доступа по Wi-Fi. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. Применяется для построения систем видеонаблюдения и других ИСБ в качестве беспроводного узла связи, связанного с постом или сервером по каналу Wi-Fi. Представляет собой законченное изделие для решения следующих задач:
удаленный онлайн видеоконтроль за объектом в допустимом качестве беспроводного канала Wi-Fi
выполнение задач по охране и сигнализации, организации доступа, мониторингу технологических процессов, диспетчеризации и автоматике
Узел ВУС-1 (12/24 DC) обеспечивает возможность подключения до 2 IP-камер или других IP-устройств на объектах, удаленных не менее 1,2 км от поста охраны или приемного узла с регистратором, сервером, контрольной панелью или другими устройствами в зоне прямой видимости. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP 66.
Области применения:
Промышленные объекты: Периметры, удаленные подстанции, гидротехнические сооружения, труднодоступные точки видеоконтроля, посты "раннего" и скрытного обнаружения, объекты с невозможностью прокладки оптики или медных линий связи.
Состав изделия:
1. Корпус с шасси и комплектом гермовводов для кабеля Ø 4,5-8 мм(3 шт), Ø 6-10 мм(1 шт) - 1 шт. 2. Антенна Wi-Fi направленная активная с инжектором питания от 220В - 1 шт 3. Импульсный блок питания 24В, 36Вт - 1 шт 4. Коммутатор 5 портов, 4 порта PoE+ (для ВУС-1 PoE) - 1 шт 5. Магнитноконтактный извещатель - 1 шт 6. Клеммы четырехпроводные (S провода до 4 мм²) - 2 шт. 7. Патч-корд UTP, кат.5е - 1 шт. 8. Шина заземления - 1 шт.
Дополнительные опции по отдельной заявке:
1. Комплект термообогрева - 1 шт 2. Комплект УЗИП (для ВУС-1 (12/24DC)) - до 4 шт. 3. Антенна Wi-Fi направленная с инжектором питания от 220В для организации приема на стороне поста (сервера) - 1 шт. 4. Трубостойка-адаптер для установки антенны Wi-Fi вне корпуса на столбе - до 2 шт. 5. Адаптер крепления корпуса на столб. Гражданские объекты: Парковки гипермаркетов, гаражи, дачные и жилые объекты.
Всепогодный автономный узел видеоконтроля ТШП-3-10 (далее изделие) предназначен для установки в нём оборудования, обеспечивающего удаленный многоцелевой видеоконтроль. Применяется для построения распределенных многосерверных систем видеонаблюдения в качестве автономного локального сервера, связанного с центральным сервером по каналу GSМ. Об-ласти применения:
-Промышленные объекты в зоне покрытия GSM (периметры, удаленные подстанции, гид-ротехнические сооружения, труднодоступные точки видеоконтроля, посты «раннего» и скрытного обнаружения);
-гражданские объекты в зоне покрытия GSM (парковки гипермаркетов, гаражи, дачные и жилые объекты);
-автотрассы с развязками, улицы городов в зоне покрытия GSM (контроль ПДД, поиск ав-томобильных номеров - при использовании соответствующих модулей).
Изделие оборудовано:
- блоком управления климатом (БУК-4), предназначенным для управление холодным за-пуском аппаратуры, установленной в изделии и обогревом;
- обогревателем термошкафов ОТШ-160, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
- тамперным контактом для сигнализации о несанкционированном доступе.
Материал изделия – армированный стекловолокном полиэстер, класс ударопрочности IK10.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень за-щиты IP 66.
Всепогодный узел связи предназначен для питания и передачи сигналов от 1 или 2-х IP-видеокамер или других цифровых устройств с Ethernet портом связи (ПОС, СКУД, автоматизация, диспетчеризация) по беспроводному каналу Wi-Fi на центральный пост наблюдения. Рабочая частота передачи по каналу Wi-Fi 2,4 ГГц. Дальность связи 1,2-2 км. Напряжение питания подключаемых видеокамер 12(24)VDC. Максимальная мощность, подключаемых видеокамер (суммарно) не более 36 Вт. Мощность обогрева (при наличии) 40Вт. Напряжение питания 230V ± 10% AC. Диапазон рабочих температур (без обогрева/с обогревом) – 20°С /- 40°С ÷ +50°С. Степень защиты IP66. Габаритные размеры (с гермовводами) 390х253х111 мм
Всепогодный узел связи ВУС-1-12(24) предназначен для передачи сигналов от 1-й или 2-х IP-видеокамер или других цифровых устройств с Ethernet портом в системах безопасности (СВН, СОТ, ПОС, СКУД), диспетчеризации, автоматизации по беспроводному каналу Wi-Fi на центральный пост наблюдения или сервер систем, для организации доступа к интернету в качестве точки доступа по Wi-Fi. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. Применяется для построения систем видеонаблюдения и других ИСБ в качестве беспроводного узла связи, связанного с постом или сервером по каналу Wi-Fi. Представляет собой законченное изделие для решения следующих задач:
удаленный онлайн видеоконтроль за объектом в допустимом качестве беспроводного канала Wi-Fi
выполнение задач по охране и сигнализации, организации доступа, мониторингу технологических процессов, диспетчеризации и автоматике
Узел ВУС-1 (12/24 DC) обеспечивает возможность подключения до 2 IP-камер или других IP-устройств на объектах, удаленных не менее 1,2 км от поста охраны или приемного узла с регистратором, сервером, контрольной панелью или другими устройствами в зоне прямой видимости. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP 66.
Области применения:
Промышленные объекты: Периметры, удаленные подстанции, гидротехнические сооружения, труднодоступные точки видеоконтроля, посты "раннего" и скрытного обнаружения, объекты с невозможностью прокладки оптики или медных линий связи.
Состав изделия:
1. Корпус с шасси и комплектом гермовводов для кабеля Ø 4,5-8 мм(3 шт), Ø 6-10 мм(1 шт) - 1 шт. 2. Антенна Wi-Fi направленная активная с инжектором питания от 220В - 1 шт 3. Импульсный блок питания 24В, 36Вт - 1 шт 4. Коммутатор 5 портов, 4 порта PoE+ (для ВУС-1 PoE) - 1 шт 5. Магнитноконтактный извещатель - 1 шт 6. Клеммы четырехпроводные (S провода до 4 мм²) - 2 шт. 7. Патч-корд UTP, кат.5е - 1 шт. 8. Шина заземления - 1 шт.
Дополнительные опции по отдельной заявке:
1. Комплект термообогрева - 1 шт 2. Комплект УЗИП (для ВУС-1 (12/24DC)) - до 4 шт. 3. Антенна Wi-Fi направленная с инжектором питания от 220В для организации приема на стороне поста (сервера) - 1 шт. 4. Трубостойка-адаптер для установки антенны Wi-Fi вне корпуса на столбе - до 2 шт. 5. Адаптер крепления корпуса на столб. Гражданские объекты: Парковки гипермаркетов, гаражи, дачные и жилые объекты.
Всепогодный автономный узел видеоконтроля ТШП-3-10 (далее изделие) предназначен для установки в нём оборудования, обеспечивающего удаленный многоцелевой видеоконтроль. Применяется для построения распределенных многосерверных систем видеонаблюдения в качестве автономного локального сервера, связанного с центральным сервером по каналу GSМ. Об-ласти применения:
-Промышленные объекты в зоне покрытия GSM (периметры, удаленные подстанции, гид-ротехнические сооружения, труднодоступные точки видеоконтроля, посты «раннего» и скрытного обнаружения);
-гражданские объекты в зоне покрытия GSM (парковки гипермаркетов, гаражи, дачные и жилые объекты);
-автотрассы с развязками, улицы городов в зоне покрытия GSM (контроль ПДД, поиск ав-томобильных номеров - при использовании соответствующих модулей).
Изделие оборудовано:
- блоком управления климатом (БУК-4), предназначенным для управление холодным за-пуском аппаратуры, установленной в изделии и обогревом;
- обогревателем термошкафов ОТШ-160, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
- тамперным контактом для сигнализации о несанкционированном доступе.
Материал изделия – армированный стекловолокном полиэстер, класс ударопрочности IK10.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень за-щиты IP 66.
Видеокамера в термокожухе ТГБ-4Г Ex IIC. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, øнар. 131. Питание термокожуха по стандартам: IEEE 802.3at (PoE+) (30Вт), Passive PoE 48…56V (30Вт). Питание видеокамеры по стандарту IEEE 802.3af (PoE). Мощность обогрева до хол. запуска/после хол. запуска 22/15 Вт. Диапазон рабочих температур -60° ÷ +50°C. Холодный пуск. Максимальная потребляемая мощность (включая IP-видеокамеру) 25 Вт. В комплекте настенный кронштейн, солнцезащитный козырёк. Камера XNB-6000, разрешение 1945×1097 (2 Мр); чувствительность 0,01 лк (цвет)/0,001 лк (ч/б); объектив 2,8-12 мм.
Оповещатель охранно-пожарный световой (табло) «ВЫХОД» SKAT-12 LUX предназначен для обозначения (указания путей) эвакуационных выходов при возникновении чрезвычайной ситуации и/или пожара, а также в качестве информационного табло. В ассортименте присутствуют более 30 видов сменных нестираемых объёмных надписей, необходимых для быстрого и грамотного проектирования путей эвакуации:
Оповещатель охранно-пожарный световой (табло) «ВЫХОД»SKAT-24предназначен для обозначения (указания путей) эвакуационных выходов при возникновении чрезвычайной ситуации и/или пожара, а также в качестве информационного табло. В ассортименте присутствуют более 30 видов сменных надписей на подложке, необходимых для быстрого и грамотного проектирования путей эвакуации:
Термошкаф с обогревом и вентиляцией для 19-дюймового оборудования (21 юнит). Напряжение питания 230V ± 10% AC, 10A. Диапазон рабочих температур -50° ÷ +50°C. Степень защиты IP55. Потребляемая мощность – 684 Вт. Максимальная мощность тепловых потерь устанавливаемой в шкаф аппаратуры 525 Вт. Габаритные размеры (без гермовводов) 600х1200х600мм.
Стеклоочиститель для очистки стекла термокожуха видеокамеры от воды и снега, которые удаляются щеткой с электрическим приводом, а также от загрязнения стекла (при комплектации омывателем и бачком омывателя).
Прожектор белого света взрывозащищенный предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Предельная дальность с освещенностью 1лк до 35м. Угол освещения 45°. Порог включения, лк 10 ± 5. Цветовая температура, К 3000-3200. Напряжение питания 12VDC. Потребляемая мощность (режим освещения/ждущий режим) 7,5 Вт/0,25Вт, при включенном обогреве 3Вт – 10,5Вт/3,25Вт. Диапазон рабочих температур -60° ÷ +50°С. Степень защиты IP66/IP68. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.
