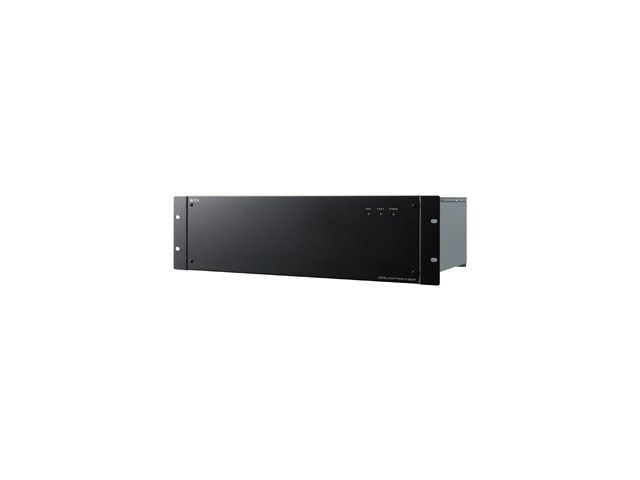

Расширяющая рама матричной системы VX-2000, 10 слотов, 3U. Фрейм контроля VX-2000SF является центральной матричной секцией системы VX-2000, который принимает аудио сигналы с 4 аудио шин и передает их в зоны вещания. Число этих блоков может быть увеличено до 5. В один блок VX-2000SF может быть установлено в общей сложности до 10 модулей выходов. Возможно подключение следующих модулей: модуль контроля по пилот-тону VX-200SP, модуль контроля по импедансу линии VX-200SZ, модуль управляющих входов VX-200SI и модуль управляющих выходов VX-200SO. Модуль выходов оборудован схемой обнаружения неисправностей и может обнаруживать неисправности блока VX-2000 и линии громкоговорителей. На один блок VX-2000SF может быть установлен один резервный усилитель, на выход которого система будет автоматически переключаться при выходе из строя любого из основных усилителей мощности. Уровень сигнала с усилителя мощности устанавливается программным обеспечением PC.
Технические характеристики TOA VX-2000SF:
| Источник питания | Источник постоянного тока 24 В (диапазон напряжений 20 - 40 В) |
| Потребляемый ток | Не более 300 мА |
| Входы | 4 входа, 0 дБ*, электронный балансный вход, гнездо RJ-45 |
| Выходы | 4 выхода, 0 дБ*, электронный балансный выход, гнездо RJ-45 |
| Количество слотов модулей | 10 модулей типа VX-200XZ, VX-200SP, VX-200SI, VX-200SO |
| Диапазон рабочих частот | 20 - 20 000 Гц |
| Отношение сигнал/шум | Не менее 60 дБ |
| Коэффициент нелинейных искажений | Не более 0,5% |
| Взаимное проникновение в соседние каналы | Не хуже -60 дБ (на частоте 1 кГц, при уровне сигнала 0 дБ*) |
| Система связи | VX-2000, VX-2000SF: 2 гнезда RJ-45, LONWORKS RS-485VX-2000 DS: 2 гнезда RJ-45 |
| Подключение к резервному усилителю | Вход: 2-х пиновый блок зажимных контактовВыход: гнездо RJ-45 |
| Диапазон рабочих температур | от 0 до +40°С |
| Покрытие | Панель: стальная передняя панель, черная (30% глянец), покраска |
| Размеры | 482 (в ширину) х 132,6 (в высоту) х 338 (в глубину) мм |
| Вес | 5,8 кг |
