Выпрямитель ИПС 300-220/24В-10А-1U-DC(AC)/DC

()

Выпрямитель ИПС 300-220/24В-10А-1U-DC(AC)/DC

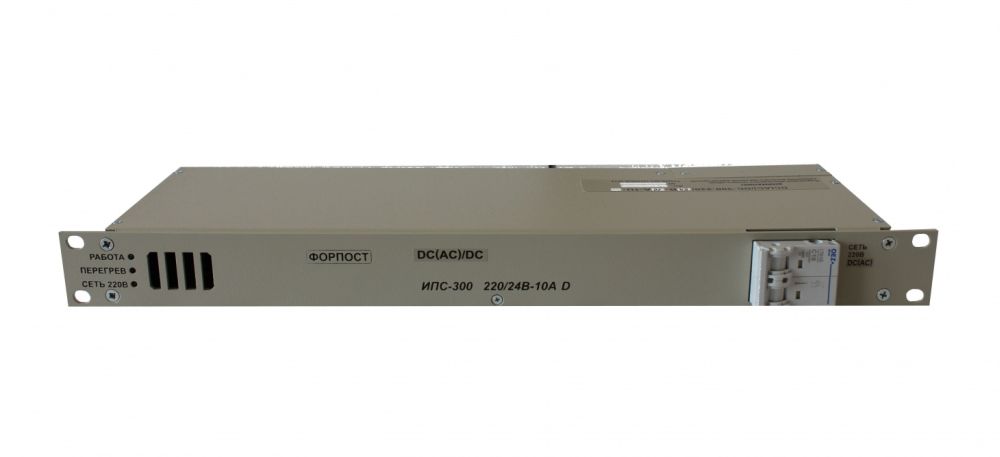

Изображение товара

Блок питания ИПС 300-220/24В-10А-1U с универсальным входом DC(AC) предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 220В. Данный выпрямитель имеет расширенный диапазон входного напряжения 187-370В DC, 140-264В АС и развязывающий диод для параллельной работы.

Блок питания ИПС-300-220/24В-10А-1U-DC(AC)/DC выполнен в корпусе высотой 1U, рассчитанном на установку в конструктив 19”.

Изоляция входных электрических цепей 220В относительно корпуса ИПС выдерживает в течение 1 мин. испытательное напряжение переменного тока 1,5 кВ частотой 50Гц или выпрямленное напряжение 2500В с использованием мегаомметра.

Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС составляет не менее:

  • в нормальных климатических условиях: 20 Мом
  • при влажности 95% и температуре +30˚С: 1МОм

ИПС позволяет подключать через «сухие» контакты реле внешнюю сигнализацию отключенного или аварийного состояния источника.

ИПС-300-220/24-10А выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом.

ИПС допускает включение на параллельную работу.

Подключение ИПС

  • Подключить, соблюдая полярность, нагрузку к клеммнику ИПС двумя проводами с сечением медных проводов не менее 2,5 кв.мм 2.
  • Подключить к клеммнику ИПС сетевой шнур с заземляющей жилой.
  • Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния ИПС.

Индикация и сигнализация о состоянии ИПС

Световая индикация состояния ИПС обеспечивается светодиодами.

При подаче на ИПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет.

При нормальной работе светится зелёный индикатор « Работа », при перегреве ИПС индикатор « Работа » гаснет и загорается красный индикатор « Перегрев».

Кроме того, ИПС имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии.


МодельИПС 300-220/24В-10А-1U-DC(AC)/DC
Число фаз1
Номинальное входное напряжение, В220
Диапазон входного напряжения, ВDC 187-370, AC 140-264
Диапазон входной частоты, Гц50±2
Номинальное выходное напряжение, В24
Номинальный выходной ток, А10
КПД, %87
Вид охлажденияПринудительное
Коэффициент мощности0,99
Суммарное значение пульсаций (в диапазоне частот до 100 МГц), мВ<=100
Размер без упаковки (ШхВхГ), мм480x44х138
Размер в упаковке (ШхВхГ), мм520х85х235
Масса, кг4
Масса в упаковке, кг5
Диапазон температуры окружающей среды, °С0...+40
Гарантийный срок, мес36

Штиль
41988
Производитель: Штиль
41 988 руб. 41 988 руб.0 руб.
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Блок питания ИПС 300-220/24В-10А-1U с универсальным входом DC(AC) предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 220В. Данный выпрямитель имеет расширенный диапазон входного напряжения 187-370В DC, 140-264В АС и развязывающий диод для параллельной работы.

Блок питания ИПС-300-220/24В-10А-1U-DC(AC)/DC выполнен в корпусе высотой 1U, рассчитанном на установку в конструктив 19”.

Изоляция входных электрических цепей 220В относительно корпуса ИПС выдерживает в течение 1 мин. испытательное напряжение переменного тока 1,5 кВ частотой 50Гц или выпрямленное напряжение 2500В с использованием мегаомметра.

Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС составляет не менее:

  • в нормальных климатических условиях: 20 Мом
  • при влажности 95% и температуре +30˚С: 1МОм

ИПС позволяет подключать через «сухие» контакты реле внешнюю сигнализацию отключенного или аварийного состояния источника.

ИПС-300-220/24-10А выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом.

ИПС допускает включение на параллельную работу.

Подключение ИПС

  • Подключить, соблюдая полярность, нагрузку к клеммнику ИПС двумя проводами с сечением медных проводов не менее 2,5 кв.мм 2.
  • Подключить к клеммнику ИПС сетевой шнур с заземляющей жилой.
  • Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния ИПС.

Индикация и сигнализация о состоянии ИПС

Световая индикация состояния ИПС обеспечивается светодиодами.

При подаче на ИПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет.

При нормальной работе светится зелёный индикатор « Работа », при перегреве ИПС индикатор « Работа » гаснет и загорается красный индикатор « Перегрев».

Кроме того, ИПС имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии.


МодельИПС 300-220/24В-10А-1U-DC(AC)/DC
Число фаз1
Номинальное входное напряжение, В220
Диапазон входного напряжения, ВDC 187-370, AC 140-264
Диапазон входной частоты, Гц50±2
Номинальное выходное напряжение, В24
Номинальный выходной ток, А10
КПД, %87
Вид охлажденияПринудительное
Коэффициент мощности0,99
Суммарное значение пульсаций (в диапазоне частот до 100 МГц), мВ<=100
Размер без упаковки (ШхВхГ), мм480x44х138
Размер в упаковке (ШхВхГ), мм520х85х235
Масса, кг4
Масса в упаковке, кг5
Диапазон температуры окружающей среды, °С0...+40
Гарантийный срок, мес36
Характеристики
Бренд:ШтильСнято с производства:N
