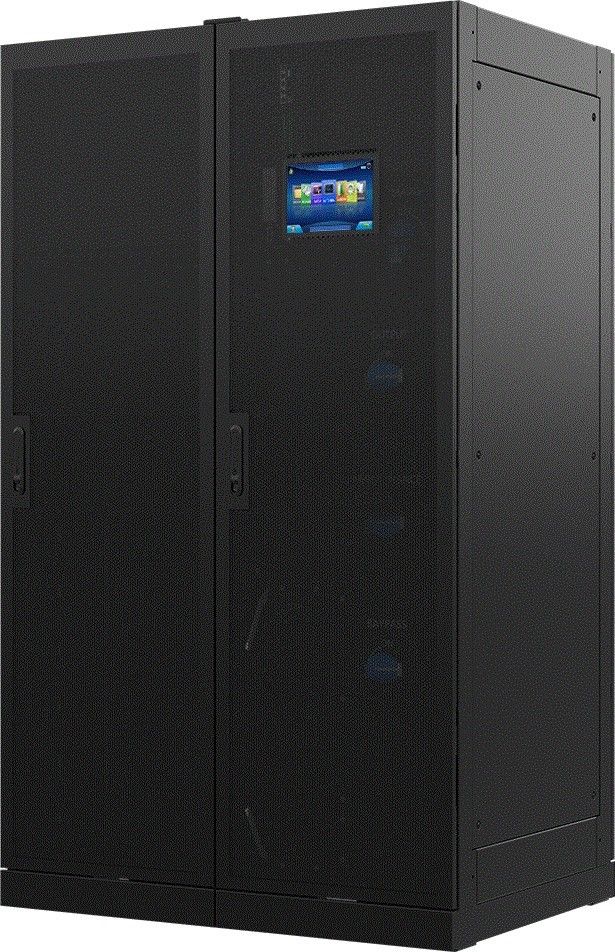

В модели TM33 10-180кВА используется технология двойного онлайн преобразования. Благодаря инновационному дизайну данная продукция обладает уникальной надежностью и высокой производительностью. Высокий коэффициент входной мощности и низкий уровень гармоник входного тока обеспечивают высокий КПД – экономию энергии.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Центры обработки данных малого и среднего размера, помещения с IT оборудованием, финансовые учреждения, транспортные диспетчерские центры, мониторинг безопасности и т.д.
ХАРАКТЕРИСТИКИ:
- Широкий диапазон входного напряжения
- Технология двойного преобразования
- Технология цифрового управления DSP
- Выходной коэффициент мощности 0.9
- Резервирование N+X
- Коммуникации: RS485/карта реле/USB/SNMP
ПРЕИМУЩЕСТВА:
- Широкий диапазон входного напряжения подходит для жестких условий энергосистемы
- Удобный и простой в обращении интерфейс человек – машина
- Интеллектуальное управление увеличивает срок службы батареи
Модель | TM33010 H/S | TM33020 H/S | TM33030 H/S | TM33040 H/S | TM33060 | TM33080 | TM33100 | TM33120 | TM33160 | TM33180 | |
Мощность | 10 кВА | 20 кВА | 30 кВА | 40 кВА | 60 кВА | 80 кВА | 100 кВА | 120 кВА | 160 кВА | 180 кВА | |
Вход | Фаза | 3 фазы + N + PE | |||||||||
Номинальное напряжение | 380/400/415 В перем.тока | ||||||||||
Диапазон рабочих напряжений | 138~485 В перем.тока | ||||||||||
Диапазон рабочих частот | 40-70 Гц | ||||||||||
Коэффициент мощности | ≥0.99 | ||||||||||
Гармонические искажения (Коэф-т нелинейных искажений тока) | ≤3% (100% нелинейная нагрузка) | ||||||||||
Диапазон напряжений байпаса | Макс. напряжение: 220 В перем. тока: +25% (опционально +10%,+15%,+20% ); 230 В перем.тока: +20% (опционально +10%,+15% ); 240Vac: +15%(optional +10% ) | ||||||||||
Мин. напряжение: -45 % (опционально -10%, -20%,-30%) | |||||||||||
Диапазон защиты по частоте: ±10% | |||||||||||
Вход генератора | Поддержка | ||||||||||
Выход | Фаза | 3 фазы + N + PE | |||||||||
Выходное напряжение | 380/400/415 В перем.тока | ||||||||||
Коэффициент мощности | 0.9 | ||||||||||
Регулировка напряжения | ±1% | ||||||||||
Выходная частота | Режим сети: ±1%/±2%/±4%/±5%±10% по выбору; Режим батареи: (50/60±0.1%) Гц | ||||||||||
Коэффициент амплитуды | 3:1 | ||||||||||
Коэффициент нелинейных искажений | ≤2% с линейной нагрузкой; ≤4% с нелинейной нагрузкой | ||||||||||
КПД | 95.5% | ||||||||||
Перегрузка | ≤110%, переход на байпас через 60 мин; ≤125%, переход на байпас через 10 мин; ≤150%，переход до байпаса через 1 мин | ||||||||||
Батарея | Напряжение | длинная модель 30-50 шт.; стандартная модель 30-40 шт., по умолчанию 32 шт. | длинная модель 30-50 шт.; стандартная модель 40-64 шт., по умолчанию 64 шт. | ±180В/192В/±204В/±216В/±228В/±240/±25 2/±264/±276/±288/±300В пост.тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору) | |||||||
Зарядный ток | макс. 10 А | макс. 15 А | макс. 30 А | макс. 45 А | |||||||
Время передачи | От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс | ||||||||||
Внешние условия | Рабочая температура | 0℃～40℃ | |||||||||
Температура хранения | -25℃～55℃ (без батареи) | ||||||||||
Влажность | 0～95% (без конденсации) | ||||||||||
Высота | < 1500 м | ||||||||||
Уровень шума | <55 дБ | <58 дБ | <60 дБ | <65 дБ | |||||||
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | |||||||||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | ||||||||||
Интерфейс связи | USB, CAN, RS485, FE, LBS, карта реле, SNMP (по выбору) | ||||||||||
Физические параметры | Габариты H/S Г*Ш*В (мм) | 720*250*535/72 0*250*885 | 720*250*535/7 20*250*1105 | 868*25 0*862 | 885*440*1200 | ||||||
Вес нетто H/S (кг) | 32/101 | 33/102 | 35/171 | 38/174 | 70.5 | 150 | 160 | 162 | 196 | 198 | |
Стандарты | EN62040-1, EN62040-2 | ||||||||||
