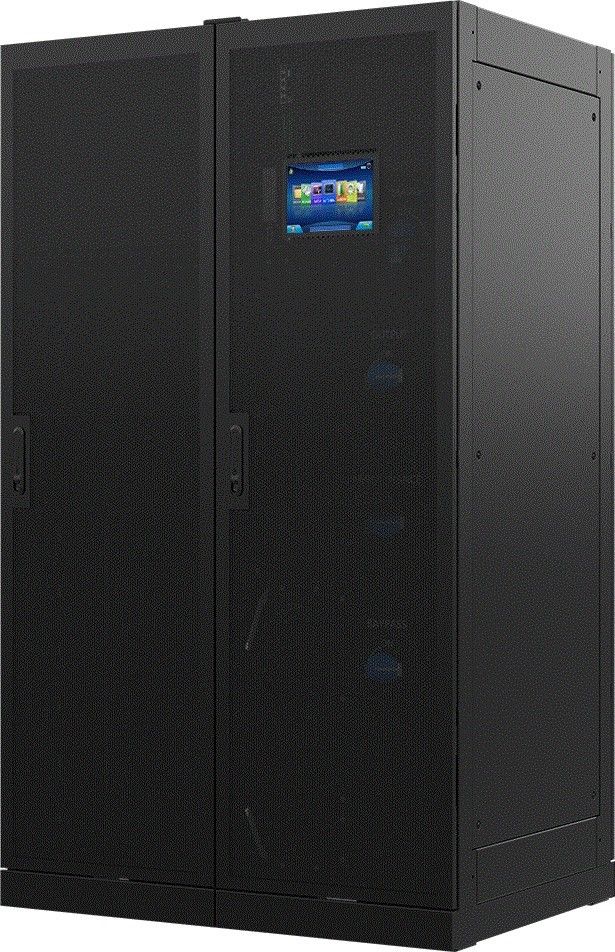

Высокочастотный ИБП TM33160 160 кВА башенного типа

Модель

TM33010

H/S

TM33020

H/S

TM33030

H/S

TM33040

H/S

TM33060

TM33080

TM33100

TM33120

TM33160

TM33180

Мощность

10 кВА

20 кВА

30 кВА

40 кВА

60 кВА

80 кВА

100

кВА

120

кВА

160

кВА

180

кВА

Вход

Фаза

3 фазы + N + PE

Номинальное напряжение

380/400/415 В перем.тока

Диапазон рабочих

напряжений

138~485 В перем.тока

Диапазон рабочих частот

40-70 Гц

Коэффициент мощности

≥0.99

Гармонические искажения

(Коэф-т нелинейных искажений тока)

≤3% (100% нелинейная нагрузка)

Диапазон напряжений байпаса

Макс. напряжение: 220 В перем. тока: +25% (опционально

+10%,+15%,+20% ); 230 В перем.тока: +20% (опционально +10%,+15% ); 240Vac: +15%(optional +10% )

Мин. напряжение: -45 % (опционально -10%, -20%,-30%)

Диапазон защиты по частоте: ±10%

Вход генератора

Поддержка

Выход

Фаза

3 фазы + N + PE

Выходное напряжение

380/400/415 В перем.тока

Коэффициент мощности

0.9

Регулировка напряжения

±1%

Выходная частота

Режим сети: ±1%/±2%/±4%/±5%±10% по выбору; Режим батареи:

(50/60±0.1%) Гц

Коэффициент амплитуды

3:1

Коэффициент нелинейных

искажений

≤2% с линейной нагрузкой; ≤4% с нелинейной нагрузкой

КПД

95.5%

Перегрузка

≤110%, переход на байпас через 60 мин;

≤125%, переход на байпас через 10 мин;

≤150%，переход до байпаса через 1 мин

Батарея

Напряжение

длинная модель 30-50 шт.; стандартная модель 30-40 шт., по умолчанию 32

шт.

длинная модель 30-50 шт.; стандартная модель 40-64 шт., по умолчанию 64

шт.

±180В/192В/±204В/±216В/±228В/±240/±25

2/±264/±276/±288/±300В пост.тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору)

Зарядный ток

макс. 10 А

макс.

15 А

макс. 30 А

макс. 45 А

Время передачи

От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс

Внешние условия

Рабочая температура

0℃～40℃

Температура хранения

-25℃～55℃ (без батареи)

Влажность

0～95% (без конденсации)

Высота

< 1500 м

Уровень шума

<55 дБ

<58 дБ

<60 дБ

<65 дБ

Защита

Аварийный сигнал

перегрузка, нарушение работы электросети, неисправность ИБП,

разряд батареи и т.д.

Защита

короткое замыкание, перегрузка, повышенная температура, разряд

батареи, сигнал неисправности вентилятора

Интерфейс связи

USB, CAN, RS485, FE, LBS, карта реле, SNMP (по выбору)

Физические параметры

Габариты H/S

Г*Ш*В (мм)

720*250*535/72

0*250*885

720*250*535/7

20*250*1105

868*25

0*862

885*440*1200

Вес нетто H/S (кг)

32/101

33/102

35/171

38/174

70.5

150

160

162

196

198

Стандарты

EN62040-1, EN62040-2
