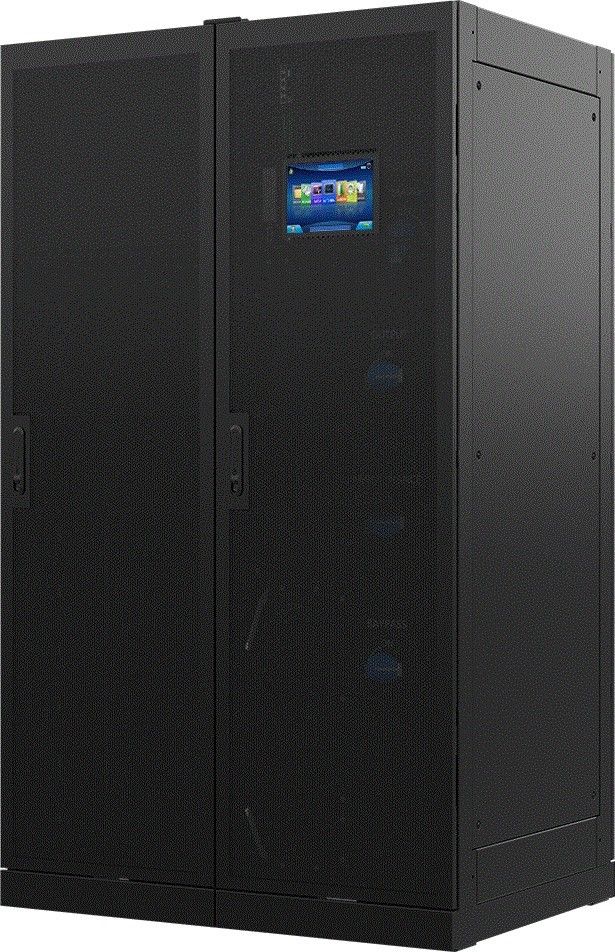

В модели TM33 200-600кВА используется технология двойного преобразования. Преимущества модели – высокая эффективность, высокая удельная мощность и цифровое управление для обеспечения чистого синусоидного выходного сигнала при любых условиях работы. Он может обеспечить надежное электропитание ключевых нагрузок центров обработки данных среднего и крупного размера и т.д.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Центры обработки данных среднего и крупного размера, компьютерные помещения, резервные центры аварийного восстановления, центры обработки данных корпоративных штаб-квартир и т.д.
ХАРАКТЕРИСТИКИ:
- Двойное преобразование и трехуровневая технология преобразования
- Технология цифрового управления DSP
- Широкий диапазон входного напряжения
- Выходной коэффициент мощности 0.9
- Холодный пуск (запуск от аккумулятора)
- Работа в режиме повышенной эффективности
- Интеллектуальное управление аккумуляторными батареями
- Резервирование N+X
- Коммуникации: RS485/карта реле/USB/SNMP
- Дополнительная функция аварийного отключения питания (EPO)
- Регулируемое количество аккумуляторных элементов от 30 до 50 шт.
ПРЕИМУЩЕСТВА:
- Широкий диапазон входного напряжения подходит для жестких условий энергосистемы
- 7-дюймовый цветной сенсорный экран, графический дисплей, простота в управлении
- Интеллектуальное управление батареями увеличивает срок службы батареи
Модель | TM33200 | TM33300 | TM33400 | TM33500 | TM33600 | |
Мощность | 200 кВА | 300 кВА | 400 кВА | 500 кВА | 600 кВА | |
Вход | Фаза | 3 фазы + N + PE | ||||
Номинальное напряжение | 380/400/415 В перем.тока | |||||
Диапазон рабочих напряжений | 138~485 В перем.тока | |||||
Диапазон рабочих частот | 40-70 Гц | |||||
Коэффициент мощности | ≥0.99 | |||||
Гармонические искажения (Коэф-т нелинейных искажений тока) | ≤3% (100% нелинейная нагрузка) | |||||
Диапазон напряжений байпаса | Макс. напряжение: 220 В перем. тока: +25% (опционально +10%,+15%,+20% ); 230 В перем.тока: +20% (опционально +10%,+15% ); 240Vac: +15%(optional +10% ) | |||||
Мин. напряжение: -45 % (опционально -10%, -20%,-30%) | ||||||
Диапазон защиты по частоте: ±10% | ||||||
Вход генератора | Поддержка | |||||
Выход | Фаза | 3 фазы + N + PE | ||||
Выходное напряжение | 380/400/415 В перем.тока | |||||
Коэффициент мощности | 0.9 | |||||
Регулировка напряжения | ±1% | |||||
Выходная частота | Режим сети: ±1%/±2%/±4%/±5%±10% по выбору; Режим батареи: (50/60±0.1%) Гц | |||||
Коэффициент амплитуды | 3:1 | |||||
Коэффициент нелинейных искажений | ≤2% с линейной нагрузкой; ≤4% с нелинейной нагрузкой | |||||
КПД | 95.5% | |||||
Перегрузка | ≤110%, переход на байпас через 60 мин; ≤125%, переход на байпас через 10 мин; ≤150%，переход до байпаса через 1 мин | |||||
Батарея | Напряжение | ±180В/192В/±204В/±216В/±228В/±240/±252/±264/±276 /±288/±300В пост.тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору) | ||||
Время передачи | От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс | |||||
Внешние условия | Рабочая температура | 0℃～40℃ | ||||
Температура хранения | -25℃～55℃ (без батареи) | |||||
Влажность | 0～95% (без конденсации) | |||||
Высота | < 1500 м | |||||
Уровень шума | <65Дц | <68Дц | <68Дц | <70Дц | <70Дц | |
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | ||||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | |||||
Интерфейс связи | CAN, RS485, FE, LBS, карта реле, SNMP (по выбору) | |||||
Физические параметры | Габариты H/S Г*Ш*В (мм) | 850*600*2000 | 850*1200*2000 | |||
Вес (кг) | 335 | 400 | 638 | 740 | 843 | |
Стандарты | EN62040-1, EN62040-2 | |||||
