Дополнительная информация
При использовании проводов большой протяжённости и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдёт перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвлённая шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ.
Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ).

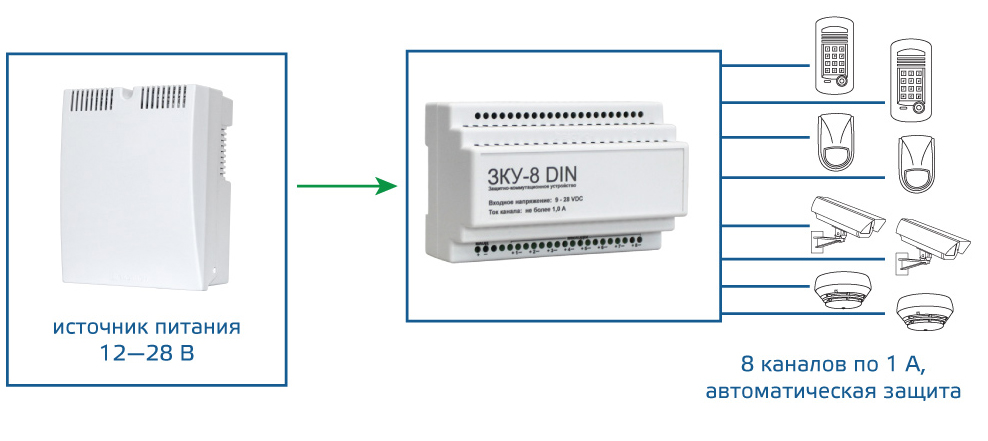

ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.

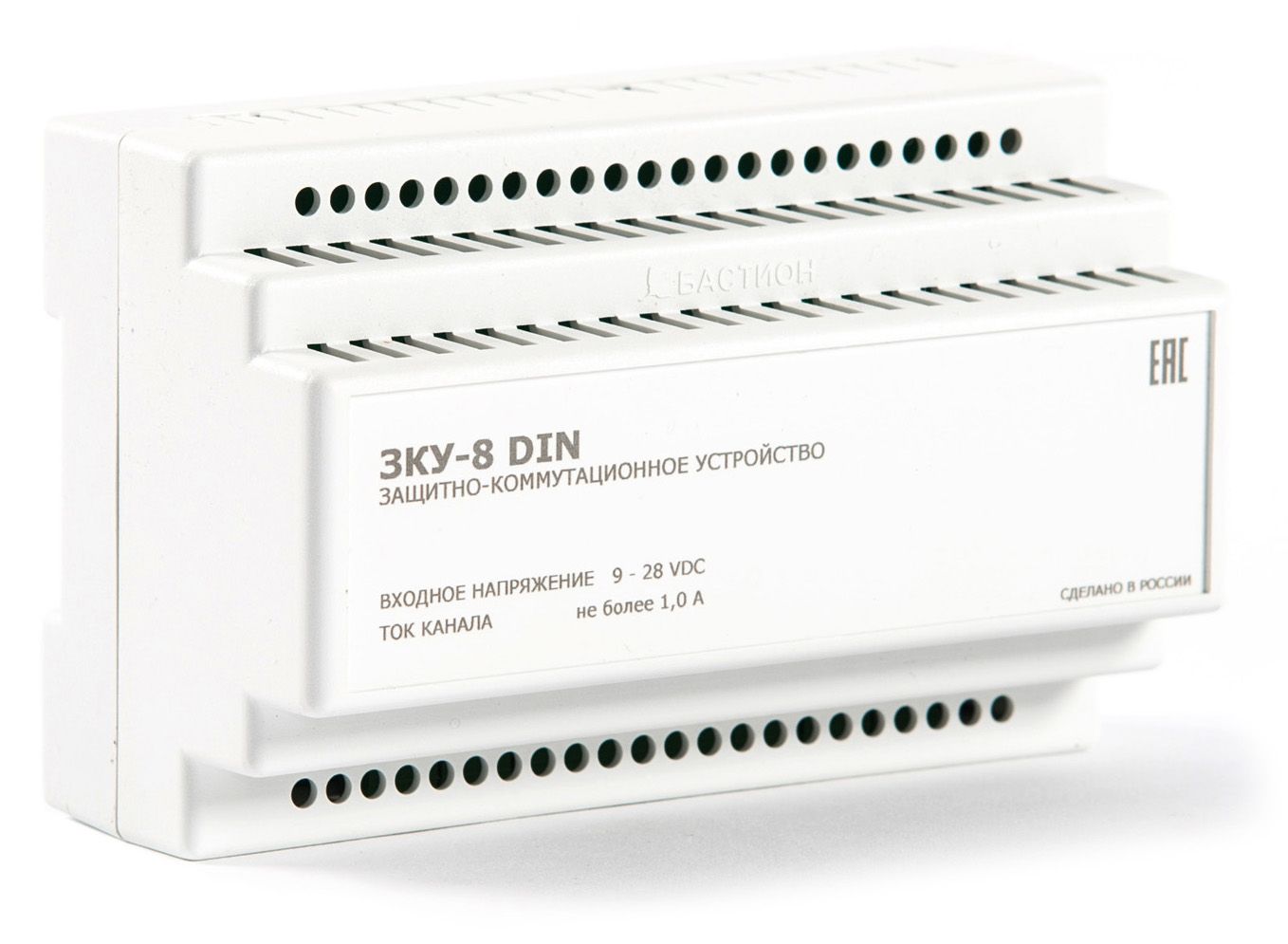

Преимущества ЗКУ-8 DIN

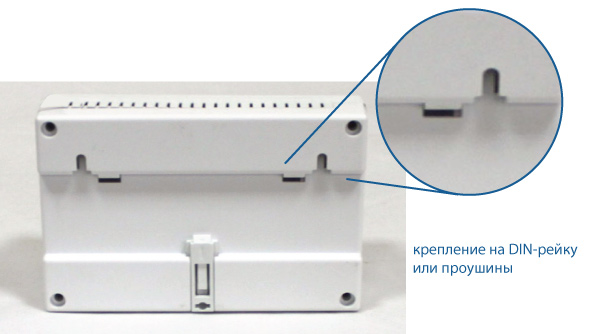

.png "удобный монтаж на DIN-рейку либо винты"){kind=icon}
| 1 | Входное напряжение, В | 9…28 | |
| 2 | Потребляемый ток без нагрузки, мА, не более | 19 | |
| 3 | Число выходных каналов, шт | 8 | |
| 4 | Ток каждого канала,А, не более | 1 | |

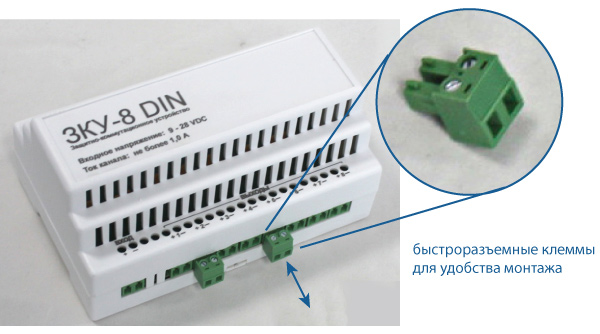

| 5 | Сечение провода, зажимаемого в клеммах колодок, мм2 | 1,5 | |
| 6 | Габаритные размеры ШхГхВ, не более, мм | без упаковки с колодками | 140х100х70 |
| в упаковке | 150х105х75 | ||
| 7 | Масса, НЕТТО (БРУТТО), кг, не более | 0,15 (0,19) | |
| 8 | Диапазон рабочих температур, °С | -10…+40 | |
| 9 | Относительная влажность воздуха при 25°С,%, не более | 80 | |
| 10 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
