Не является публичной офертой

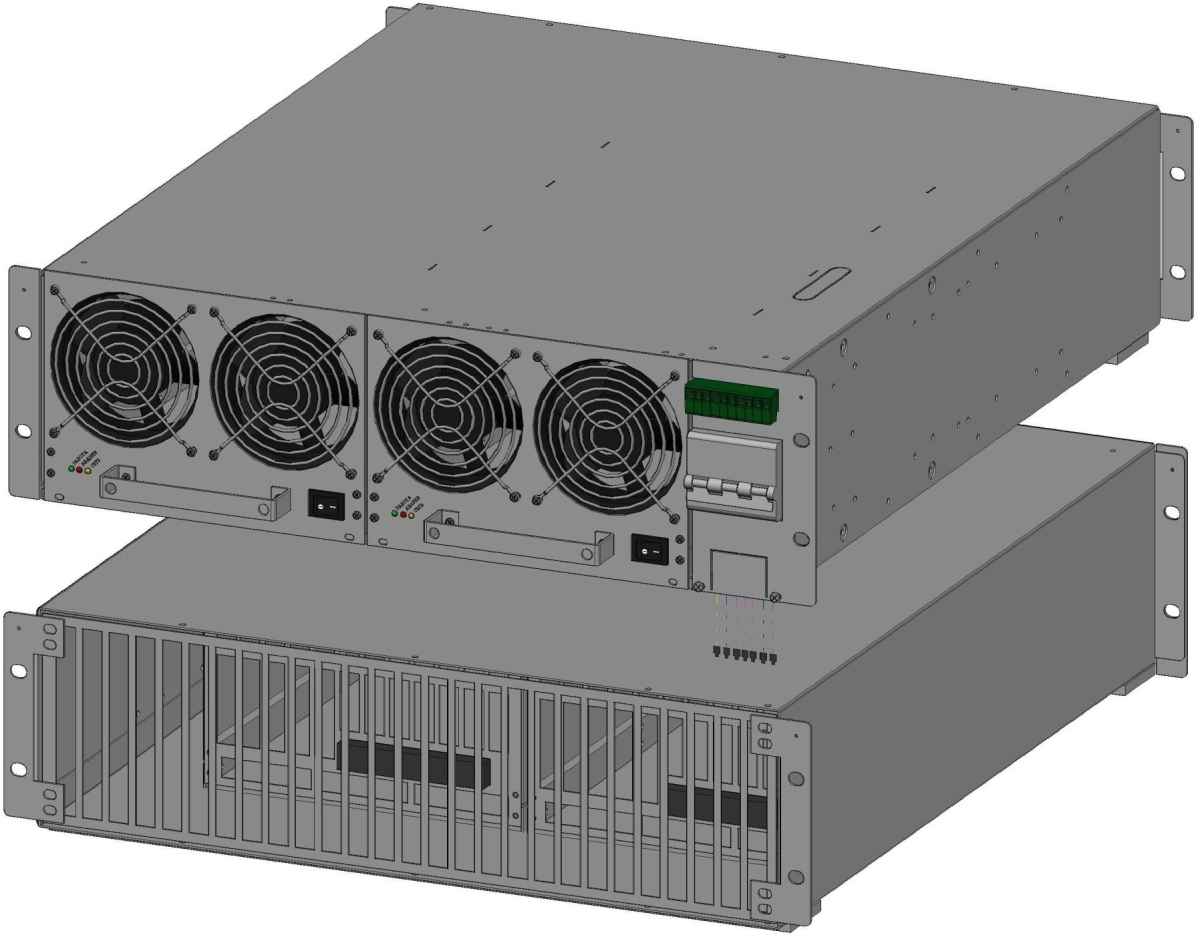

Зарядно-выпрямительное устройство источник питания стабилизированный ИПС AC/DC (380/220) состоит из модулей-выпрямителей БПС-10000-380/220В-40А-21, предназначено для установки в стойку 19’’.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
В данной модели есть возможность расширения мощности до 160 кВт за счет увеличения количества модулей (до 16 единиц).
Главные функции ИПС-40000-380/220В-160А-4/4-6U-D-21 TKI:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 220В ± 15%.
ИПС имеет принудительный тип воздушного охлаждения. Вентилятор охлаждения интегрирован напрямую в силовой модуль-выпрямитель. Управляет вентилятором сигнал с УКУ, это дает возможность отслеживать его работу по протоколу RS485. Забор охлаждающего воздуха организован с лицевой стороны, выброс нагретого – с задней.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 220В ± 15%. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС-40000-380/220В-160А-4/4-6U-D-21 TKI по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
Другие ЗВУ на базе модулей БПС-10000-380/220В-40А-21:
- ИПС-60000-380/220В-240А-6/6-9U-21 TKI
- ИПС-70000-380/220В-280А-7/8-12U-21 TKI
- ИПС-90000-380/220В-360А-9/10-15U-21 TKI
| Номинальное входное напряжение, В | AC 380 |
| Номинальное выходное напряжение, В | DC 220 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50(60)Гц ± 10% |
| Диапазон входного напряжения, В | 3х380/220В ± 15% |
| Диапазон выходного напряжения, В | 187 ... 256 – штатный диапазон, 187 ... 286 – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
| Номинальный выходной ток, А | 150 |
| Число фаз | 3 |
| Вид охлаждения | принудительное |
| Количество выпрямителей | 4 |
| Интерфейсы мониторинга | RS-485 (Modbus), Ethernet (SNMP) |
| Максимальный потребляемый фазный ток, не более, А | 77,2 |
| Максимальная потребляемая мощность, не более, ВА | 43400 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ | 1000 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,94 |
| Коэффициент мощности, не менее | 0,99 |
| Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса, МОм | в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Защита от перегрузки | да |
| Уставка защиты от перегрузки БПС-10000-380/220В-40А-21 (ток ограничения), А | 41,1± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Форм-фактор | 21 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 540 х 266 (6U) |
| Масса, не более кг | 60 |
| Номинальное входное напряжение, В | AC 380 |
| Номинальное выходное напряжение, В | DC 220 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50(60)Гц ± 10% |
| Диапазон входного напряжения, В | 3х380/220В ± 15% |
| Диапазон выходного напряжения, В | 187 ... 256 – штатный диапазон, 187 ... 286 – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
| Номинальный выходной ток, А | 150 |
| Число фаз | 3 |
| Вид охлаждения | принудительное |
| Количество выпрямителей | 4 |
| Интерфейсы мониторинга | RS-485 (Modbus), Ethernet (SNMP) |
| Максимальный потребляемый фазный ток, не более, А | 77,2 |
| Максимальная потребляемая мощность, не более, ВА | 43400 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ | 1000 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,94 |
| Коэффициент мощности, не менее | 0,99 |
| Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса, МОм | в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Защита от перегрузки | да |
| Уставка защиты от перегрузки БПС-10000-380/220В-40А-21 (ток ограничения), А | 41,1± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Форм-фактор | 21 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 540 х 266 (6U) |
| Масса, не более кг | 60 |
| Номинальное входное напряжение, В | AC 380 |
| Номинальное выходное напряжение, В | DC 220 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50(60)Гц ± 10% |
| Диапазон входного напряжения, В | 3х380/220В ± 15% |
| Диапазон выходного напряжения, В | 187 ... 256 – штатный диапазон, 187 ... 286 – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
| Номинальный выходной ток, А | 150 |
| Число фаз | 3 |
| Вид охлаждения | принудительное |
| Количество выпрямителей | 4 |
| Интерфейсы мониторинга | RS-485 (Modbus), Ethernet (SNMP) |
| Максимальный потребляемый фазный ток, не более, А | 77,2 |
| Максимальная потребляемая мощность, не более, ВА | 43400 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ | 1000 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,94 |
| Коэффициент мощности, не менее | 0,99 |
| Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса, МОм | в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Защита от перегрузки | да |
| Уставка защиты от перегрузки БПС-10000-380/220В-40А-21 (ток ограничения), А | 41,1± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Форм-фактор | 21 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 540 х 266 (6U) |
| Масса, не более кг | 60 |
