Оборудование HD-SDI: повторители, распределители, преобразователи, грозозащита!

НОВИНКА!

SDI04D

1 HD-SDI -> 4 HD-SDI

Распределитель-усилитель 3G/HD-SDI (1вх./4вых.)

       Основные особенности

• Максимальное расстояние передачи: 400м(HD-SDI)/200м(3G-SDI) по кабелю RG6.
• Поддержка разрешения до 1080p/30Гц.
• Может подключаться каскадно для увеличения расстояния и количества мониторов.

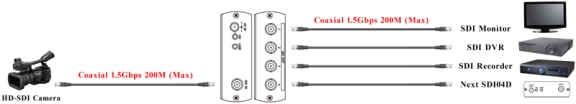

Схема применения:

НОВИНКА!

SDI04DE

1 HD-SDI -> 4 HD-SDI

Распределитель 3G/HD-SDI (1вх./4вых.)

      Основные особенности

• Максимальное расстояние передачи: 200м(HD-SDI)/100м(3G-SDI) по кабелю RG6.
• Поддержка разрешения до 1080p/30Гц.
• Может подключаться каскадно для увеличения количества мониторов - расстояние от источника сигнала до монитора не должно превышать 200м(HD-SDI)/100м(3G-SDI).

Схема применения:

НОВИНКА!

SDI03

1 SDI -> 1 HDMI

Преобразователь 3G/HD-SDI в HDMI или компонентный видеосигнал (YPbPr)

      Основные особенности

• Поддерживает стандарты: SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M).
• Поддержка функции масштабирования (up/downscaling).
• Сквозной SDI-выход с функцией восстановления сигнала.
• Может подключаться каскадно.

Схема применения:

SDI05

1 HD-SDI -> до 45м

Комплект (2 приёмопередатчика) для передачи HD-SDI по витой паре до 45м.

       Основные особенности

• Расстояние передачи:

           HD-SDI: до 30м (CAT5e), до 45м (CAT6);

           SD-SDI: до 130м (CAT5e), до 150м (CAT6).

• Полоса пропускания до 1,45Гбит/с.
• Пассивный, питания не требует.

Схема применения:

SR02

1 HD-SDI -> до 1000м

Повторитель, для передачи SDI(SD-SDI, HD-SDI, 3G-SDI) и RS485(полудуплекс).

      Основные особенности

• Расстояние передачи одного повторителя: 400м(SD-SDI)/200м(HD-SDI)/100м(3G-SDI).
• Расстояние передачи(формат) при каскадном соединении (5 к-тов):1000м(HD-SDI)/500м(3G-SDI).
• Все каскадно подключённые повторители питаются от первого повторителя по коаксиальному кабелю.
• Поддерживает разрешение: 576i, 720p, 1080i, 1080p.

Схема применения:

SP007(HD-SDI)

Грозозащита SDI

Устройство грозозащиты для цепей передачи видеосигналов формата SDI (HD-SDI, 3G-SDI).

      Основные особенности

• Полоса пропускания до 2.7Гб/с.
• Максимальный ток разряда 10кА.
• Максимальное напряжение 8кВ.
• Время отклика не более 1нс.

Схема применения:

SDI01

1 SDI -> 1 HDMI

Преобразователь формата SDI (SD-SDI, HD-SDI, 3G-SDI) в HDMI, с дополнительным выходом SDI.

      Основные особенности

• Расстояние передачи:300м(SD-SDI), 200м(HD-SDI), 100м(3G-SDI).
• Поддерживает стандарты PAL, NTSC и разрешение 576i, 720p, 1080i, 1080p.
• Поддерживает 2 канала стерео аудио.
• Может подключаться каскадно.

Схема применения:

SDI02

1 HDMI -> 1 SDI

Преобразователь формата HDMI в SDI (SD-SDI, HD-SDI, 3G-SDI).

      Основные особенности

• Расстояние передачи:300м(SD-SDI), 200м(HD-SDI), 100м(3G-SDI).
• Поддерживает разрешение 576i, 720p, 1080i, 1080p.
• Поддерживает SDI (SMTP 259M), HD-SDI (SMTP 292M), 3G-SDI (SMTP 424M).
• Поддерживает до 8 каналов аудио.

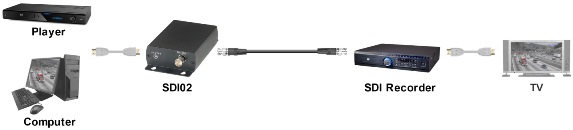

Схема применения:
