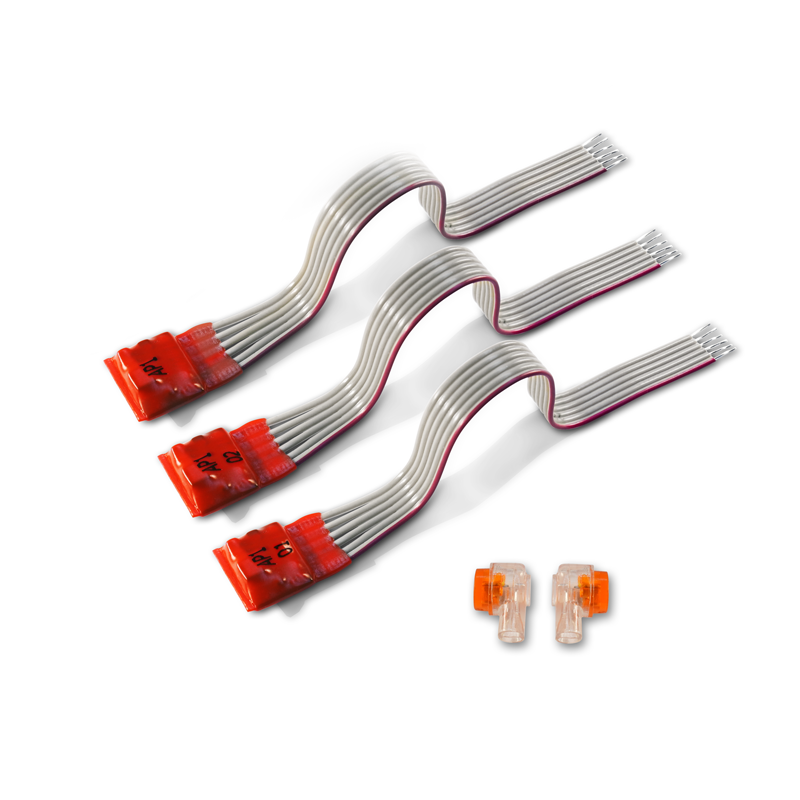

Адресный расширитель «С2000-АР1» исп.01 применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в двухпроводную линию связи КДЛ, с возможностью контроля состояния блокировки корпуса извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу
Особенности
- размещается внутри охранного или пожарного четырехпроводного извещателя;
- питание от двухпроводной линии связи;
- контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»);
- нормально-разомкнутые контакты шлейфа «Охрана»;
- адрес расширителя сохраняется в энергонезависимой памяти;
- измерение значения напряжения в ДПЛС в месте установки;
- миниатюрное исполнение.
| Напряжение питания, B: | |
| Степень защиты | IP41 |
| - по двухпроводной линии связи | 8…11 |
| Диапазон рабочих температур, °С | -30…+50 |
| Ток потребления, мА: | |
| Габаритные размеры, мм | 14х16х5 |
| - максимальный | 0.6 |
| Масса, не более, г | не более 5 |
| Напряжение питания, B: | |
| - по двухпроводной линии связи | 8…11 |
| Ток потребления, мА: | |
| - максимальный | 0.6 |
| Степень защиты | IP41 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 14х16х5 |
| Масса, не более, г | не более 5 |
| Количество зон расширения | 1 охранный (пожарный) и 1 блокировочный |
| Время фиксации нарушения зоны | не более 300 мс |
| Потребляемый ток | не более 0,6 мА |
| Время технической готовности | не более 15 с |
| Рабочий диапазон температур | от минус 30 до +50 °C – исп.01 и 02 от минус 45 до +55 °C – исп.03 |
| Относительная влажность | до 93% при +40 °C – исп.01 и 02 до 100% при +25 °C – исп.03 |
| Степень защиты корпуса | IР41 – исп.01 и 02 IР68 – исп.03 |
| Габаритные размеры | 14×16×5 мм |
| Масса | не более 0,005 кг |
| Средний срок службы | 10 лет |
| Программирование | программа UProg.exe |
| Тип монтажа | встраивается в корпус извещателя |
