Описание
Назначение

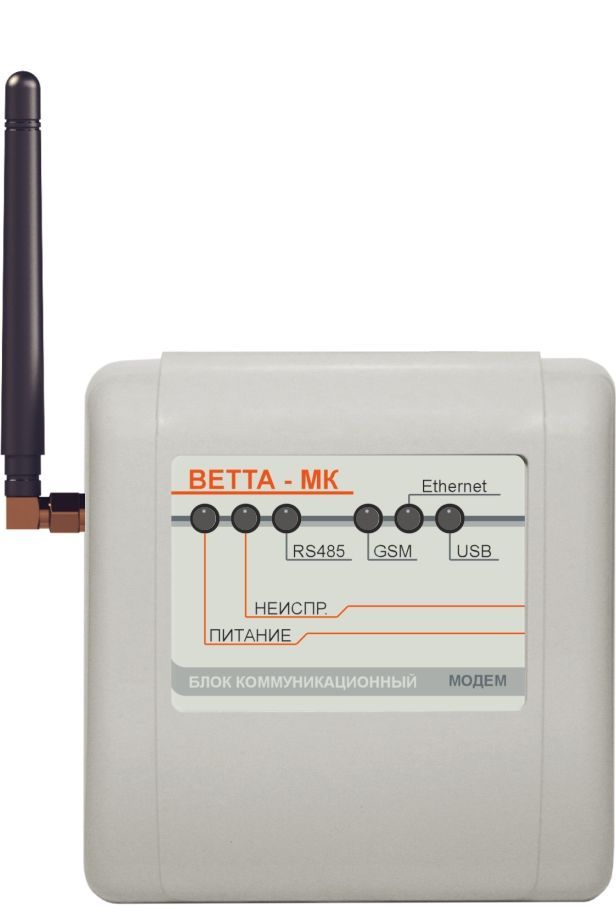

Блок коммуникационный «ВЕТТА-МК» предназначен для работы в составе пультовой системы, системы передачи извещений (СПИ) «ВЕТТА-2020» для обеспечения взаимодействия между «ВЕТТА-2020» и пультовой системой верхнего уровня, системой передачи извещений «Горизонт».
Особенности
- Выполняет передачу извещений, поступающих в ОКП «ВЕТТА-2020» от объектовых приборов и компонентов СПИ, в пульт «Горизонт» для обработки, накопления в базе данных сервера «Горизонт» и отображения на АРМ «Горизонт». Передача производится в режиме On-Line.
- Выполняет передачу команд перепостановки зон охраны объектовых приборов от пульта «Горизонт» в СПИ «ВЕТТА-2020». Передача данных между системами выполняется через каналы связи Internet.
- Блок коммуникационный «ВЕТТА-МК» имеет дополнительную возможность передавать поступающие из «ВЕТТА-2020» извещения в виде текстовых SMS сообщений на заданные номера телефонов.
| Количество вводов питания, шт. | 2 | Напряжение питания по каждому вводу питания, В | от 10 до 15 | Максимальный ток потребления, не более, мА | 500 | Тип проводной адресной лини связи | RS-485 | Максимальная длина линии связи RS-485, м | 1000 | Количество используемых SIM-карт, шт. | 1 | Используемые способы передачи GSM сообщений | SMS | Рабочий температурный диапазон, °С | от –30 до+55 | Степень защиты оболочкой по ГОСТ 14254 | IP40 | Масса, не более, кг | 0,3 | Габаритные размеры, не более, мм | 110 х 105 х 40 | Используемые каналы передачи информации на пульт «Горизонт» | Ethernet и/или GSM/GPRS | Скорость обмена по Ethernet, Мбит/c | 10/100 |
Характеристики
Бренд:Сибирский АрсеналМатериал корпуса:ПластикНапряжение питания, В:Постоянное, 12Взрывозащищенное оборудование:НетКласс защиты:IP40Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+55Снято с производства:N
vetta_2020_re_2022_12.pdfВетта-2020. Руководство по эксплуатации (для изделий, выпущенных после 01.12.2022)(pdf, 6.7 МБ)vetta_2020_re.pdfВетта-2020. Руководство по эксплуатации(pdf, 5.8 МБ)vetta_mk_re_1_1.pdfВЕТТА-МК. Паспорт(pdf, 1.5 МБ)vetta_2020_sert.pdfСертификат соответствия. C-RU.ЧС13.В.00603/22 срок действия до 13.07.2027(pdf, 1.6 МБ)
