Описание
Назначение

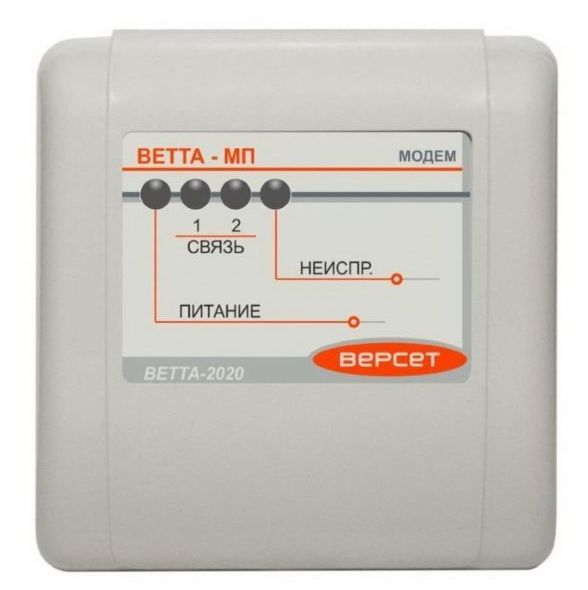

Универсальное приемопередающее устройство с модемом проводного канала УППУ «ВЕТТА-МП» обеспечивает проводную связь между элементами системы передачи извещений (СПИ) «ВЕТТА-2020».
Особенности
- Модем УППУ «ВЕТТА-МП» обслуживает до трех трехпроводных линий связи (магистралей), информация передается по интерфейсу RS-485.
- Дальность уверенной связи не менее 1000 м при использовании линий связи с проводами сечением более 0,2 мм2.
- Питание модема от внешних резервированных источников питания (РИП) напряжением 12 В по двум входам (клеммы 12V1 и 12V2).
- Модем содержит электронное реле и клеммы вывода сигнала «Авария линии связи». Активация (размыкание контактов) выполняется при нарушении связи устройства с ОКП.
| Тип трехпроводных линий связи (магистралей) | RS-485 | Количество магистралей RS-485 ОКП | 3 шт. | Максимальная длина линии связи при сечении проводов 0,2 мм2 | 1000 м | Максимальная нагрузочная способность магистрали RS-485 | 40 устройств СПИ | Рабочий диапазон напряжения питания | 10…15 В | Максимальный ток потребления, не более | 60 мА | Максимальное действующее значение тока в цепи реле «Авария линии связи», не более | 60 мА | Максимальное пиковое значение напряжения в цепи реле «Авария линии связи», не более | 350 В | Рабочий температурный диапазон | –30 … 50 °С | Масса, не более | 0,2 кг | Габаритные размеры | 111х105х40 мм |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
vetta_2020_re_2022_12.pdfВетта-2020. Руководство по эксплуатации (для изделий, выпущенных после 01.12.2022)(pdf, 6.7 МБ)vetta_2020_re.pdfВетта-2020. Руководство по эксплуатации(pdf, 5.8 МБ)vetta_mp_passport.pdfВЕТТА-МП. Паспорт(pdf, 237.2 КБ)vetta_2020_sert.pdfСертификат соответствия. C-RU.ЧС13.В.00603/22 срок действия до 13.07.2027(pdf, 1.6 МБ)
Вас также может заинтересовать:

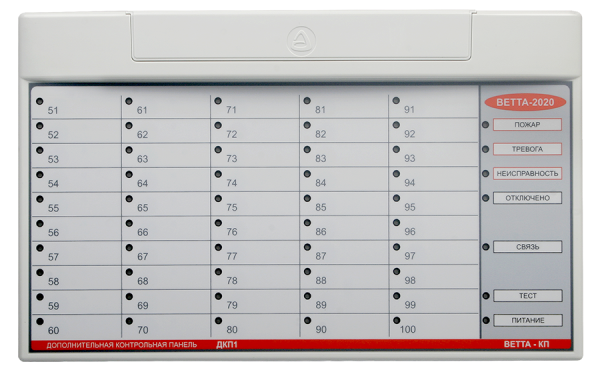

Дополнительная контрольная панель. Обеспечивает контроль до 50-и адресных зон объектовых приборов под управлением панели «ВЕТТА-ОКП». В зависимости от литеры отображают состояние адресных зон с диапазонами адресов 51…100. Питание от внешнего ИП 12 В.
Розничная цена: 7 605 руб.
7 605 руб.

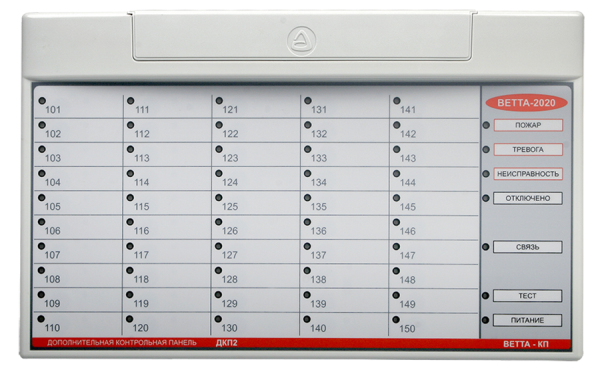

Дополнительная контрольная панель. Обеспечивает контроль до 50-и адресных зон объектовых приборов под управлением панели «ВЕТТА-ОКП». В зависимости от литеры отображают состояние адресных зон с диапазонами адресов 101…150. Питание от внешнего ИП 12 В.
Розничная цена: 7 605 руб.
7 605 руб.

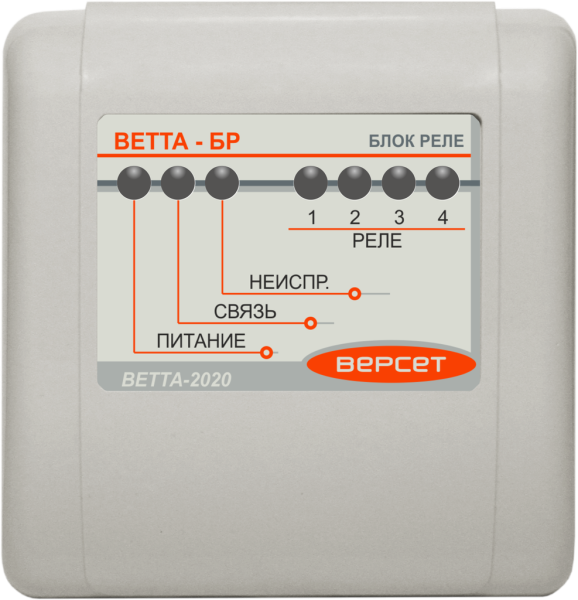

Блок реле. Входит в состав многокомпонентного пультового прибора. В состав прибора может включаться до 5-и устройств ВЕТТА-БР. Каждое содержит 4 реле, который, в зависимости от настройки, могут формировать сигнал ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ отображая события, произошедшие в закрепленных за этим реле группах зон объектовых приборов. Питание от внешнего ИП 12 В.
Розничная цена: 2 520 руб.
2 520 руб.

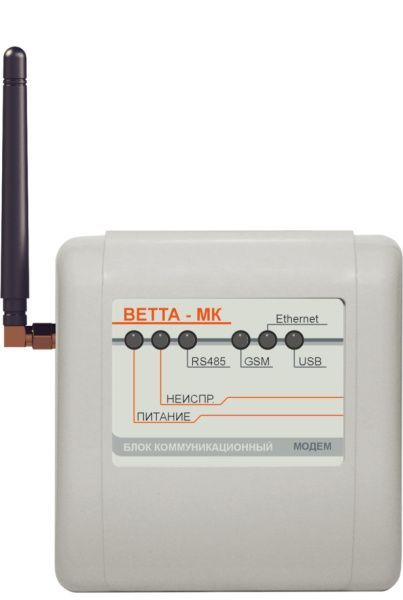

Блок коммуникационный «ВЕТТА-МК» предназначен для работы в составе пультовой системы, системы передачи извещений (СПИ) «ВЕТТА-2020» для обеспечения взаимодействия между «ВЕТТА-2020» и пультовой системой верхнего уровня, системой передачи извещений «Горизонт».
Розничная цена: 11 820 руб.
11 820 руб.

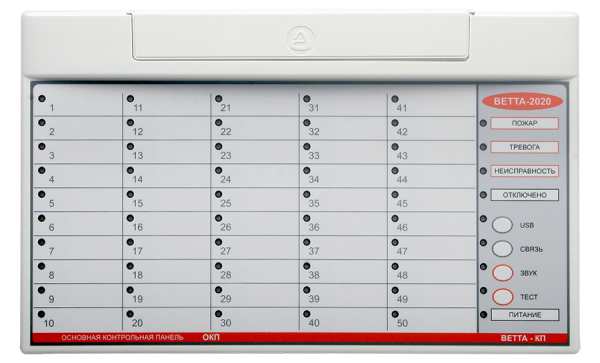

Основная контрольная панель. Подключение до 40 объектовых приборов с помощью 2-х системных магистралей RS-485. Контроль до 50-и адресных зон охраны (или до 200-т зон с помощью дополнительных контрольных панелей. Управление дополнительными контрольными панелями и блоками реле через приборную магистраль RS-485. Питание от внешнего ИП 12 В.
Розничная цена: 12 680 руб.
12 680 руб.

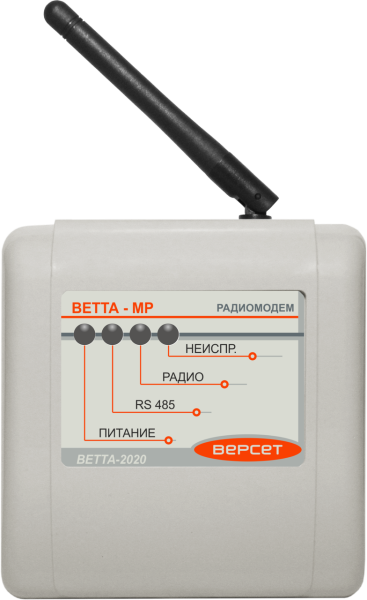

Универсальное приемопередающее устройство с модемом радиоканала. Обеспечивает радиоканальную связь между пультовым и объектовыми приборами системы «ВЕТТА-2020». В системе передачи информации ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый – функции прибора объектового оконечного (ПОО). Дальность действия со штатными антеннами на открытой местности до 1000 м., с направленными антеннами (в комплект поставки не входят) – до 5000м. Питание от внешнего ИП 12 В.
Розничная цена: 7 070 руб.
7 070 руб.

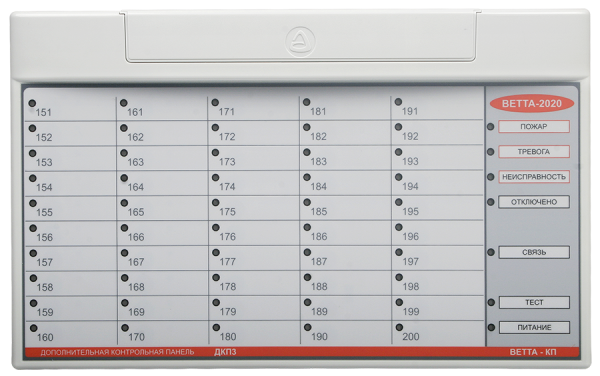

Дополнительная контрольная панель. Обеспечивает контроль до 50-и адресных зон объектовых приборов под управлением панели «ВЕТТА-ОКП». В зависимости от литеры отображают состояние адресных зон с диапазонами адресов 151…200. Питание от внешнего ИП 12 В.
Розничная цена: 7 605 руб.
7 605 руб.

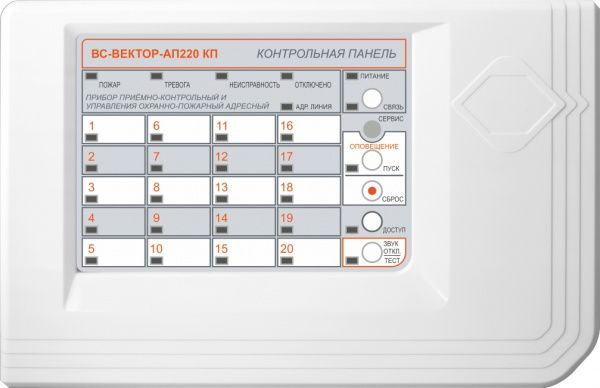

Прибор «ВС-ВЕКТОР-АП220» предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Применяется для создания на объекте системы пожарной и охранной сигнализации и пожарного оповещения.
