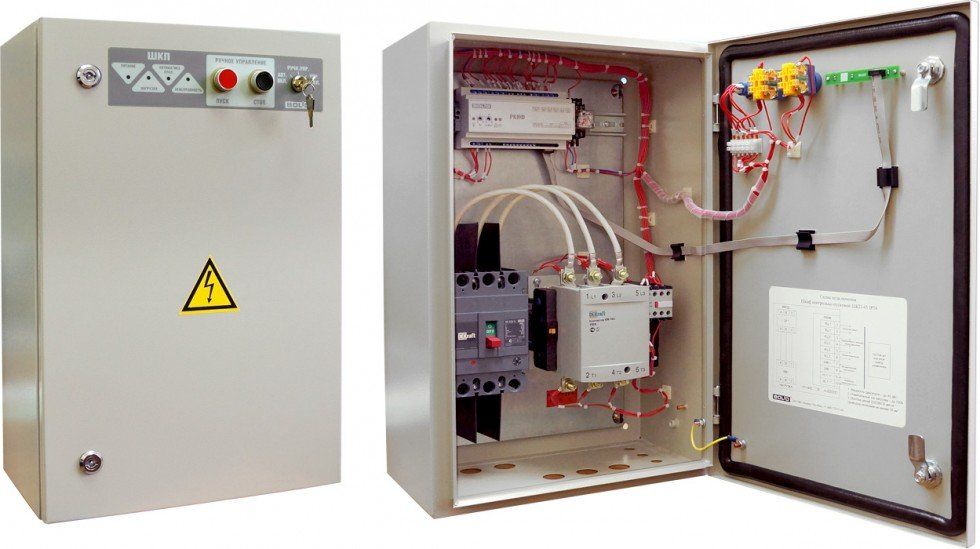

Предназначен для работы в составе систем пожаротушения и дымоудаления. Шкаф предназначен для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов)
Особенности
Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов «Авария питания», «Автоматика откл.», «Двигатель включ.», «Неисправность» на встроенных световых индикаторах. Индикатор «Неисправность» управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей от 100 до 250 кВт с возможность ограничения пусковых токов (только ШКП-250)
3 сигнальных выхода для передачи сигналов «Питание», «Автоматика», «Двигатель» на устройство управления («Поток-3Н», «С2000-4» или другое)
| Напряжение питания, B: | |
| Мощность управляемой нагрузки | 100…250кВт |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Степень защиты | IP54 |
| Потребляемая мощность, Вт | 50 |
| Диапазон рабочих температур, °С | -30…+50 |
| Количество управляемых двигателей | 1 |
| Напряжение питания, B: | |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Потребляемая мощность, Вт | 50 |
| Количество управляемых двигателей | 1 |
| Мощность управляемой нагрузки | 100…250кВт |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+50 |
