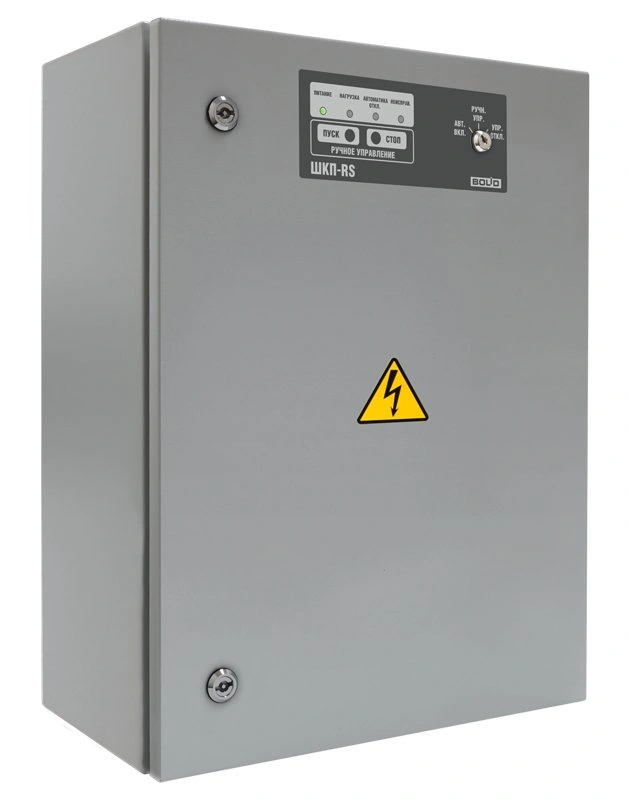

Блок контрольно-пусковой ШКП-RS предназначен для управления исполнительными устройствами в системах АУПТ: управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения, формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности, контроля 7 входов технологической сигнализации.
| Количество вводов питания | 1 |
| - с контролем (10,2…28,0 В, 1,0 А) | 2 |
| Напряжение питания, B: | |
| - с контролем (380В) | 1 |
| - от сети переменного тока | 380 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| Ток потребления, мА: | |
| - RS-485 | 2 |
| - максимальный | 250 |
| Количество шлейфов сигнализации | 7 |
| Количество управляемых двигателей | 1 |
| Напряжение на разомкнутых контактах подключения шлейфа, В | 26.5…27.5 |
| Мощность управляемого двигателя, кВт | 1…4 |
| Степень защиты | IP54 |
| Номинальный коммутируемый ток, А | 10 |
| Диапазон рабочих температур, °С | -30…+50 |
| Наличие устройства плавного пуска | нет |
| Габаритные размеры, мм | 600х400х240 |
| Тип автоматического выключателя | 3P 10 х-ка D |
| Масса, не более, кг | 20 |
| Количество контролируемых выходов: | |
| Количество вводов питания | 1 |
| Напряжение питания, B: | |
| - от сети переменного тока | 380 |
| Ток потребления, мА: | |
| - максимальный | 250 |
| Количество управляемых двигателей | 1 |
| Мощность управляемого двигателя, кВт | 1…4 |
| Номинальный коммутируемый ток, А | 10 |
| Наличие устройства плавного пуска | нет |
| Тип автоматического выключателя | 3P 10 х-ка D |
| Количество контролируемых выходов: | |
| - с контролем (10,2…28,0 В, 1,0 А) | 2 |
| - с контролем (380В) | 1 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| - RS-485 | 2 |
| Количество шлейфов сигнализации | 7 |
| Напряжение на разомкнутых контактах подключения шлейфа, В | 26.5…27.5 |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 600х400х240 |
| Масса, не более, кг | 20 |
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП | |||||||||
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||||
| Готовность к работе после включения питания | не более 5 с | |||||||||
| Рабочий диапазон температур | от -30 до +50 °C | |||||||||
| Относительная влажность | до 98% при +25 °C | |||||||||
| Средний срок службы | 10 лет | |||||||||
| Тип монтажа | настенный навесной | |||||||||
| ШКП-4RS | ШКП-10RS | ШКП-18RS | ШКП-30RS | ШКП-30RS с УПП | ШКП-45RS | ШКП-75RS | ШКП-110RS | ШКП-110RS с УПП | ШКП-250RS с УПП | |
| Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 125 | 185 | 225 | 225 | 437 |
| Мощность управляемого двигателя, кВт | 1-4 | 1-10 | 1-18 | 1-30 | 4-30 | 30-45 | 45-75 | 75-110 | 30-110 | 110-250 |
| Степень защиты корпуса | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Габаритные размеры, мм | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 650 x500 x240 | 650 x500 x240 | 650 x500 x240 | 1200 x500 x350 | 1200 x500 x350 |
| Масса прибора, кг | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 70 | 70 |
