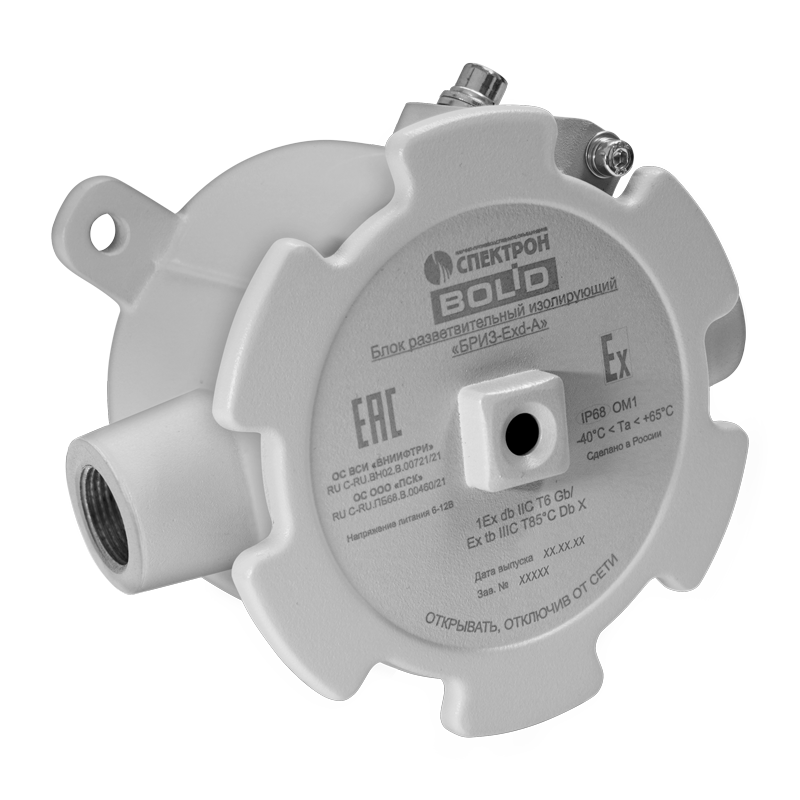

Блок разветвительно-изолирующий взрывозащищенный предназначен для использования в двухпроводной линии связи контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-2С» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после устранения короткого замыкания.
БРИЗ предназначен для работы с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе интегрированной системы охраны «Орион».
Область применения: охрана от пожара различных закрытых помещений и открытых площадок с взрывоопасными зонами «1», «2», «21», «22». Также «БРИЗ-Exd-Н» в подземных выработках шахт, рудников и их наземных строениях.
| Маркировка по взрывозащите | 1Ex db IIC T6 Gb/Ex tb IIIC T85oC Db/PВ Ex db I X/1Ex db IIC T6 Gb |
| Время срабатывания не более, с | 0.200 |
| Диапазон рабочих напряжений, В | 6…12 |
| Максимальное количество БРИЗ в линию, шт, не более | 127 |
| Ток потребления, мА: | |
| Диапазон рабочих температур, °С | -40…+65 |
| - в дежурном режиме не более | 0.04 |
| Габаритные размеры, мм | 140х77 |
| - в режиме КЗ не более | 3.3 |
| Масса, не более, кг | 0.95 |
| Пороговое напряжение срабатывания, В | 2.9…3.4 |
| Маркировка по взрывозащите | 1Ex db IIC T6 Gb/Ex tb IIIC T85oC Db/PВ Ex db I X/1Ex db IIC T6 Gb |
| Диапазон рабочих напряжений, В | 6…12 |
| Ток потребления, мА: | |
| - в дежурном режиме не более | 0.04 |
| - в режиме КЗ не более | 3.3 |
| Пороговое напряжение срабатывания, В | 2.9…3.4 |
| Время срабатывания не более, с | 0.200 |
| Максимальное количество БРИЗ в линию, шт, не более | 127 |
| Диапазон рабочих температур, °С | -40…+65 |
| Габаритные размеры, мм | 140х77 |
| Масса, не более, кг | 0.95 |
| Маркировка взрывозащиты: | БРИЗ-Exd-А | 1Ex db IIC T6 Gb/Ex tb IIIC T85oC Db |
| БРИЗ-Exd-Н | PВ Ex db I X/1Ex db IIC T6 Gb X/Ex tb IIIC T85oC Db X | |
| Количество включаемых в ДПЛС блоков | До 127 шт. | |
| Потребляемый блоком ток | Не более 40 мкА | |
| Время срабатывания блока | Не более 200 мс | |
| Рабочий диапазон температур | От -40 до +65°C | |
| Степень защиты корпуса | IP68 | |
| Габаритные размеры | 140х140х77 мм | |
| Масса прибора: | БРИЗ-Exd-А | Не более 1 кг |
| БРИЗ-Exd-Н | Не более 2,7 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | Не требуется | |
