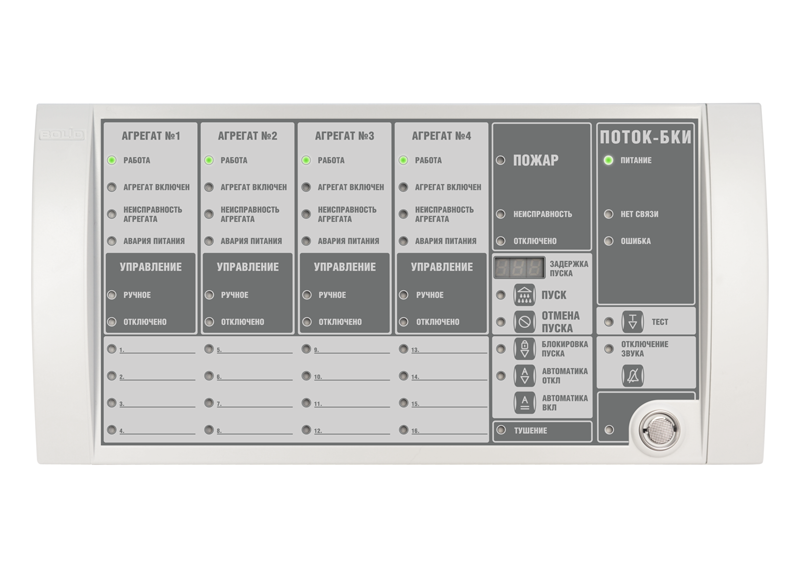

Блок индикации и управления "Поток-БКИ" предназначен для работы в составе систем водяного и пенного пожаротушения в ИСО «Орион» совместно с прибором пожарным управления автоматическими средствами водяного пожаротушения
«Поток-3Н» версии 1.04 и выше под управлением сетевого контроллера (пульта «С2000М»версии 2.03 и выше либо АРМ «Орион Про» 1.12).
| Внешние интерфейсы для обмена, программирования и управления: | |
| - в дежурном режиме | 50 |
| - RS-485 | 2 |
| - максимальный | 200 |
| - TouchMemory | 1 |
| Степень защиты | IP20 |
| Напряжение питания, B: | |
| Диапазон рабочих температур, °С | -30…+50 |
| - от внешнего источника питания | 10.2…28.4 |
| Габаритные размеры, мм | 340х170х27 |
| Ток потребления, мА: | |
| Внешние интерфейсы для обмена, программирования и управления: | |
| - RS-485 | 2 |
| - TouchMemory | 1 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 10.2…28.4 |
| Ток потребления, мА: | |
| - в дежурном режиме | 50 |
| - максимальный | 200 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 340х170х27 |
| Световая индикация | 54 индикатора |
| Отображение состояния 16 разделов | 16 двухцветных светодиодов |
| Отображение состояния 4-х насосов | 4х6 двухцветных светодиодов |
| Отображение состояния насосной станции | 14 светодиодов, семисегментный индикатор |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса | микроконтакт |
| Интерфейс | RS-485 |
| Скорость передачи | 9600 Бод |
| Тип передачи | полудуплекс |
| Питание прибора | от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В |
| Напряжение питания | 10,2 ? 28,4 В постоянного тока |
| Потребляемый ток | 200 мА - при напряжении питания 12 В 100 мА - при напряжении питания 24 В |
| Готовность к работе после включения питания | не более 2 с |
| Рабочий диапазон температур | от -30 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР20 |
| Габаритные размеры | 340х170х27 мм |
| Масса прибора | не более 0,6 кг |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
