Модуль дискретного цифрового ввода-вывода. 16 слаботочных выходов, 5 цифровых входов ES-0030

()

Elsys-IO

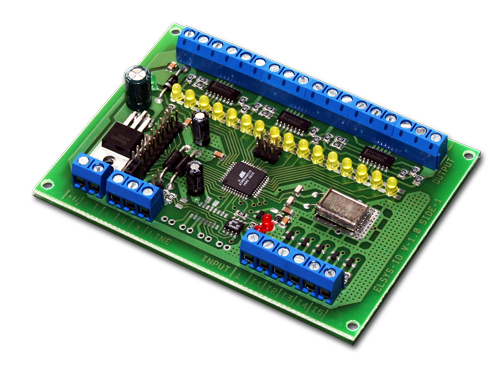

Изображение товара

Модуль дискретного цифрового ввода-вывода Elsys-IO имеет 16 слаботочных выходов «открытый коллектор» и 5 цифровых входов. Модуль обеспечивает управление тревожными (alarm) входами систем видеоконтроля, слаботочными входами исполнительных устройств, светодиодными индикаторами и другими устройствами, позволяющих изменить свое состояние при замыкании одной или нескольких управляющих цепей на общую сигнальную клемму. Цифровые входы модуля позволяют регистрировать состояния замыкания и размыкания подключенных к ним выходов внешних устройств.

Модуль Elsys-IO работает под управлением драйвера «Бастион-УЦМ» и обеспечивает интеграцию на релейном уровне различных аппаратных средств, для которых в АПК «Бастион» отсутствуют программные модули управления, например, системы оповещения, системы охранного освещения и т.д.

Модули Elsys-IO подключаются к USB или COM порту компьютера посредством линии связи RS-485 и преобразователя интерфейсов. В одной линии связи может находиться до 256 модулей Elsys-IO или Elsys-DO.

Функциональные возможности модуля дискретного цифрового ввода-вывода Elsys-IO

  • Формирование с помощью программного обеспечения АПК «Бастион» одновременно до 16 сигналов управления внешними устройствами с помощью выходов типа «открытый коллектор»;
  • Индивидуальное управление каждым из выходов (включение и выключение);
  • Контроль состояния 5 цифровых входов и передачу сообщений в АПК «Бастион» об изменения их состояния;
  • Прием команд управления по интерфейсу RS-485;
  • Установка адреса устройства из диапазона 0 - 255;
  • Стандартный ряд скоростей обмена в диапазоне 1200 – 115200 бит/с.

Комплект поставки

  • Модуль дискретного цифрового ввода-вывода Elsys-IO;
  • Паспорт.



Наименование параметраЗначение
Число выходов16
Тип выходовОткрытый коллектор
Допустимый ток выходане более 70 мА
Допустимое напряжение на клемме выходане более 40 В
Питание устройства12В от внешнего источника питания
Ток потребленияне более 100 мА
Время технической готовности после включения питанияне более 1 с
Массане более 0.3 кг
Габаритные размеры135×100×40 мм.
Условия эксплуатацииот +5 до +40 °С, при относительной влажности воздуха не более 95 %.

ТвинПро
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: ТвинПро
Артикул: ES-0030
Способы оплаты
  • Безналичный расчет
Описание

Модуль дискретного цифрового ввода-вывода Elsys-IO имеет 16 слаботочных выходов «открытый коллектор» и 5 цифровых входов. Модуль обеспечивает управление тревожными (alarm) входами систем видеоконтроля, слаботочными входами исполнительных устройств, светодиодными индикаторами и другими устройствами, позволяющих изменить свое состояние при замыкании одной или нескольких управляющих цепей на общую сигнальную клемму. Цифровые входы модуля позволяют регистрировать состояния замыкания и размыкания подключенных к ним выходов внешних устройств.

Модуль Elsys-IO работает под управлением драйвера «Бастион-УЦМ» и обеспечивает интеграцию на релейном уровне различных аппаратных средств, для которых в АПК «Бастион» отсутствуют программные модули управления, например, системы оповещения, системы охранного освещения и т.д.

Модули Elsys-IO подключаются к USB или COM порту компьютера посредством линии связи RS-485 и преобразователя интерфейсов. В одной линии связи может находиться до 256 модулей Elsys-IO или Elsys-DO.

Функциональные возможности модуля дискретного цифрового ввода-вывода Elsys-IO

  • Формирование с помощью программного обеспечения АПК «Бастион» одновременно до 16 сигналов управления внешними устройствами с помощью выходов типа «открытый коллектор»;
  • Индивидуальное управление каждым из выходов (включение и выключение);
  • Контроль состояния 5 цифровых входов и передачу сообщений в АПК «Бастион» об изменения их состояния;
  • Прием команд управления по интерфейсу RS-485;
  • Установка адреса устройства из диапазона 0 - 255;
  • Стандартный ряд скоростей обмена в диапазоне 1200 – 115200 бит/с.

Комплект поставки

  • Модуль дискретного цифрового ввода-вывода Elsys-IO;
  • Паспорт.



Наименование параметраЗначение
Число выходов16
Тип выходовОткрытый коллектор
Допустимый ток выходане более 70 мА
Допустимое напряжение на клемме выходане более 40 В
Питание устройства12В от внешнего источника питания
Ток потребленияне более 100 мА
Время технической готовности после включения питанияне более 1 с
Массане более 0.3 кг
Габаритные размеры135×100×40 мм.
Условия эксплуатацииот +5 до +40 °С, при относительной влажности воздуха не более 95 %.
Характеристики
Артикул производителя:ES-0030Бренд:ТвинПроСнято с производства:N
