Описание
Назначение

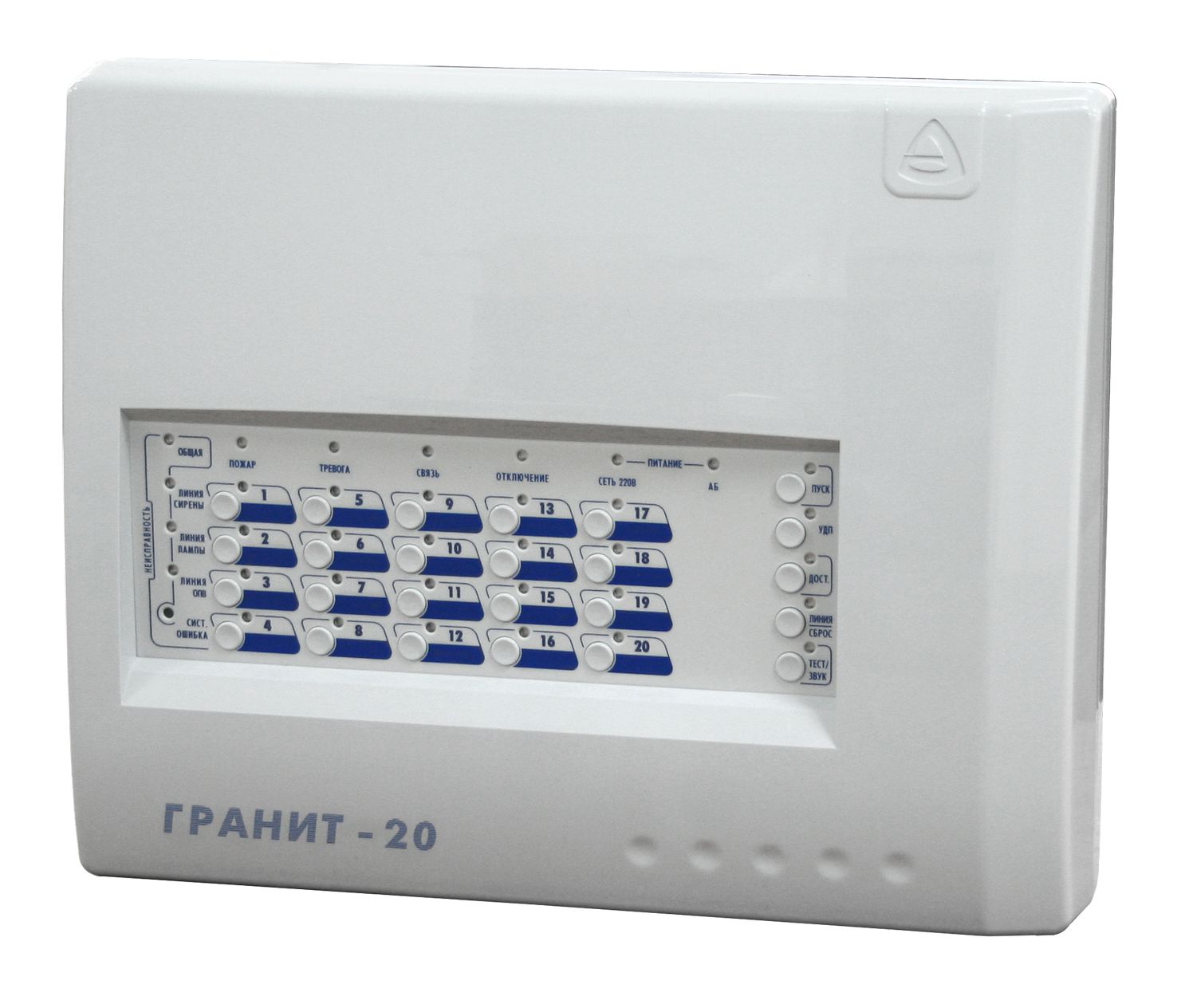

Современный многошлейфный многофункциональный прибор Гранит-20 обеспечивает большое количество зон охраны и предназначен для охраны средних и крупных объектов.
Прибор оснащен мощным источником питания, зарезервированным встроенным аккумулятором.
Особенности
- Прибор позволяет подключить 20 шлейфов сигнализации с функциями охранных или пожарных.
- Наличие выходов и органов управления оповещением при пожаре.
- Настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С». Вы сами определяете наиболее подходящую для Вас конфигурацию прибора.
- Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора.
- Управлениеприбором (постановка/снятие/перепостановка) осуществляется:
- электронными ключами Touch Memory через порт ТМ;
- кнопками «1»…«20» на панели индикации и управления прибора;
- прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
- Количество ключей управления – до 64 шт.
- Запуск оповещения о пожаре осуществляется:
- автоматически, при определении события «Пожар2» и «Пожар1» в пожарном ШС;
- вручную с панели индикации и управления прибора (кнопка «ПУСК»);
- дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
- Три выхода оповещения типа «открытый коллектор»: «ЛМП» («Лампа»), «СИР» («Сирена») и «ОПВ» («Оповещение о пожаре») и выход оповещения типа «сухие» контакты реле: «ПЦН3».
- Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
- Выход контроля неисправностей и контроля тампера типа «сухие» контакты реле: «ПЦН4».
- Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально).
- Парольная защита органов управления прибора от несанкционированного доступа.
- Возможность обновления прошивки прибора.
- Наличие неотключаемого выхода +12 В (выход «ВЫХ») для питания извещателей, оповещателей.
- Наличие отключаемого выхода +12 В (выход «+12В») для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
- Электропитание прибора осуществляется от сети 220 В с обязательным наличием встроенной аккумуляторной батареи либо от двух внешних источников питания с выходным напряжением +12 В.
Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Количество шлейфов сигнализации | 20 | Количество основных видов извещений прибора | 18 | Количество электронных ключей (ключи ТМ / proximity-карты / цифровые коды / брелоки) | 64 | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 17 ± 0,5 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1 мА | Напряжение / токвыходов реле ПЦН1…4 («сухой» контакт оптореле), до | 100 В / 100 мА | Ток потребления по выходу «+12В» для питания извещателей, не более | 250 мА | Ток потребления по выходу «ВЫХ» для питания извещателей, не более | 400 мА | Ток потребления по выходу «ОПВ» (оповещение), не более | 1 А | Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 200 мА | Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 300 мА | Регистрируются нарушения ШС длительностью, более | 350 мс | Не регистрируются нарушения ШС длительностью, менее | 200 мс | Напряжение питания от сети (переменный ток 50 Гц) | от 187до242 В | Мощность, потребляемая от сети, не более | 20 ВА | Напряжение питания от аккумуляторной батареи | от 11,8до 14,0 В | Номинальная ёмкость встроенной аккумуляторной батареи | 7 Ач | Ток потребления от аккумуляторной батареи в дежурном режиме(при отсутствии внешних потребителей), не более | 175 мА | Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более | 185 мА | Масса прибора без аккумуляторной батареи, не более | 2 кг | Габаритные размеры прибора, не более | 325 х 260 х 90 мм | Степень защиты оболочкой прибора(степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) | IP20(IP40) | Срок службы | 10 лет | Диапазон рабочих температур | от - 30до + 50 °С | Относительная влажность воздуха при +40 °С, не более | 93 % |
Характеристики
Бренд:Сибирский АрсеналЕмкость АКБ, Ач:7Материал корпуса:ПластикНапряжение питания, В:Переменное, 220Взрывозащищенное оборудование:НетКласс защиты:IP20Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+50Снято с производства:N
