Описание
Назначение

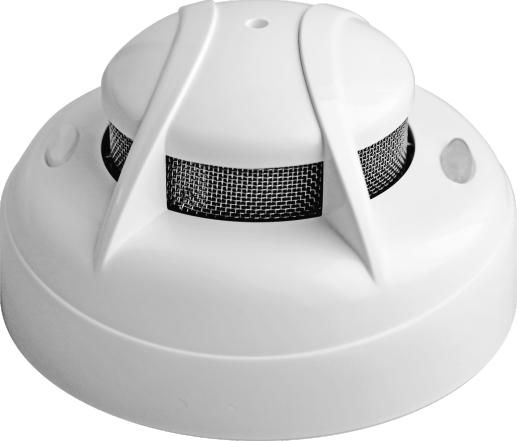

Извещатель обеспечивает обнаружение продуктов горения (дыма) в охраняемом помещении и передает измеренное значение в прибор ВС-ПК ВЕКТОР по радиоканалу.В случае превышения установленного для извещателя порога задымления, он передает в прибор соответствующее извещение. Извещатель питается от встроенных автономных источников питания — основной и резервной батарей.
Особенности
- Извещатель обеспечивает обнаружение фактора пожара – наличия продуктов горения (дыма) в охраняемом помещении – путем измерения значения удельной оптической плотности среды и передает измеренное значения в прибор по радиоканалу.
- Извещатель имеет кнопку имитации срабатывания для проверки его работоспособности.
- Извещатель выполняет постоянное самотестирование, в случае выявления неисправностей передает информацию в прибор по радиоканалу и выдаёт соответствующую индикацию.
- Извещатель контролирует исправность своих измерительных цепей и в случае нарушения передает в прибор соответствующее извещение и включает индикацию.
- Извещатель контролирует уровень запыленности дымовой камеры, если запыленность достигает уровня, препятствующего правильной работе извещателя, то он передает в прибор соответствующее извещение и включает индикацию. Для восстановления извещателя нужно выполнить обслуживание – очистку дымовой камеры в соответствии с инструкцией.
- Извещатель питается от встроенных батарей – основной и резервной. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
- Извещатель формирует извещения о разряде основной батареи, о разряде / отсутствии резервной батареи, о разряде обеих батарей и передает эти извещения в прибор.
- Извещения передаются по защищенному радиоканалу на двух частотах.
- В извещателе предусмотрена процедура проверки качества связи с прибором.
- Световая индикация дежурного режима работы, пожара, качества связи, неисправности, запыленности, состояния батарей: разряд, необходимость замены.
Чувствительность извещателя (удельная оптическая плотность среды) | 0,1…0,2 дБ/м | Мощность излучения в радиоканале, не более, мВт | 10 | Напряжение питания | от 2,55 до 3,3 | Максимальная дальность связи с прибором на открытой местности, м | до 600 | Степень защиты, не менее | IP43 | Диапазон рабочих температур | от –30 до +55° | Габаритные размеры | D85x50 | Срок службы, лет | 10 |
Характеристики
Бренд:Сибирский АрсеналМатериал корпуса:ПластикВзрывозащищенное оборудование:НетИсполнение:Для помещенийКласс защиты:IP43Тип монтажа:ПотолочныйДиапазон рабочих температур, С:-30+55Снято с производства:N
