Описание
Назначение

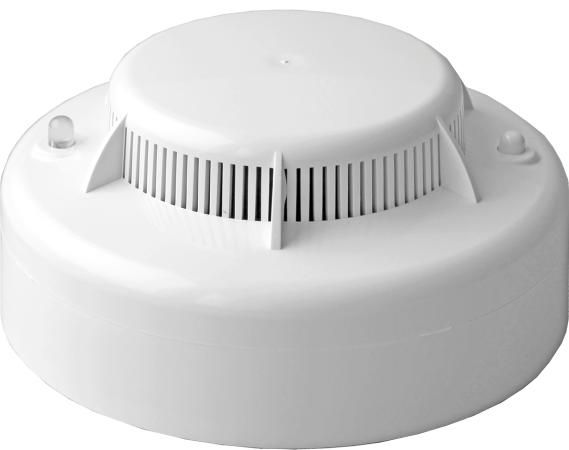

Извещатель обеспечивает обнаружение фактора пожара – наличия продуктов горения (дыма) в охраняемом помещении – путем измерения значения удельной оптической плотности среды в относительных единицах и передает измеренное значения в прибор по радиоканалу.
Извещатель питается от встроенных автономных источников питания – основной и резервной батарей.
Особенности
- Извещатель обеспечивает обнаружение фактора пожара – наличия продуктов горения (дыма) в охраняемом помещении – путем измерения значения удельной оптической плотности среды и передает измеренное значения в прибор по радиоканалу.
- Извещатель имеет встроенный звуковой сигнализатор для звукового оповещения при пожаре.

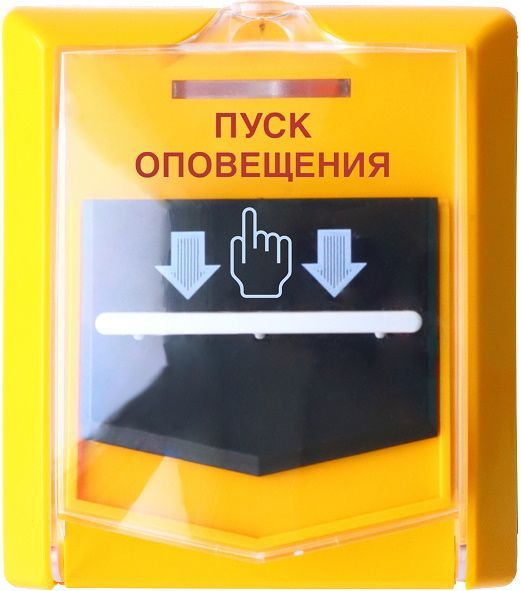

- Извещатель имеет два режима звукового оповещения: 1) Автономный режим, года извещатель включает оповещение при определении им пожара, 2) Групповой режим под управлением прибора «ВС-ПК ВЕКТОР-116» или подобного прибора, при котором оповещение извещателем запускается по команде от прибора, при возникновении состояния «Пожар» в любой зоне прибора, или подаче на прибор команды «Пуск оповещения» кнопкой «ПУСК» на лицевой панели прибора, устройством «ВС-УДП ВЕКТОР», или командой от «СПИ ВЕТТА-2020». Для запуска оповещения на извещателе, он должен относится к зоне, стоящей на охране.
- Извещатель имеет кнопку имитации срабатывания для проверки его работоспособности.
- Извещатель выполняет постоянное самотестирование, в случае выявления неисправностей передает информацию в прибор по радиоканалу и выдаёт соответствующую индикацию.
- Извещатель контролирует исправность своих измерительных цепей и в случае нарушения передает в прибор соответствующее извещение и включает индикацию.
- Питание извещателя от встроенных батарей – основной и резервной. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
- Извещатель формирует извещения о разряде основной батареи, о разряде / отсутствии резервной батареи, о разряде обеих батарей и передает эти извещения в прибор.
- Извещения передаются по защищенному радиоканалу на двух частотах.
- В извещателе предусмотрена процедура проверки качества связи с прибором.
- Световая индикация дежурного режима работы, пожара, качества связи, неисправности, состояния батарей: разряд, необходимость замены.
Чувствительность извещателя (удельная оптическая плотность среды), дБ/м | 0,1…0,2 | Уровень звукового давления на расстоянии 1м от извещателя, не менее, дБ | 85 | Мощность излучения радиоканала, не более, мВт | 10 | Напряжение питания | от 2,55 до 3,3 | Максимальная дальность связи с прибором на открытой местности, м | до 600 | Степень защиты, не менее | IP43 | Диапазон рабочих температур | от –30 до +60° | Масса (без батарей), не более, кг | 0,17 | Габаритные размеры, не более, мм | D105×52 | Срок службы, лет | 10 |
Характеристики
Бренд:Сибирский АрсеналМатериал корпуса:ПластикВзрывозащищенное оборудование:НетИсполнение:Для помещенийКласс защиты:IP43Тип монтажа:ПотолочныйДиапазон рабочих температур, С:-30+60Снято с производства:N
dip_230r_vektor_re_14_02_24.pdfДИП-230Р ВЕКТОР. Руководство по эксплуатации (Действует для извещателей с функцией контроля снятия с места крепления)(pdf, 747.7 КБ)dip-230r_vektor_re_2018_12_01.pdfДИП-230Р ВЕКТОР. Руководство по эксплуатации(pdf, 13.5 МБ)dip-230r_vektor_re.pdfДИП-230Р ВЕКТОР. Руководство по эксплуатации (Для извещателей выпущенных до 01.12.2018)(pdf, 841.9 КБ)vs_vektor_ar_2027_izv_pozh.pdfСертификат соответствия. C-RU.ЧС13.В.00656/22 срок действия до 20.09.2027(pdf, 199.8 КБ)sert_ip101_dip230.pdfСертификат соответствия. C-RU.ПБ25.В.04640 срок действия до 18.07.2022(pdf, 522.6 КБ)
