Особенности
- Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» и/или GPRS (используется интегрированный в плату прибора коммуникатор с 2-мя SIM-картами);
- Один шлейф охранной сигнализации;

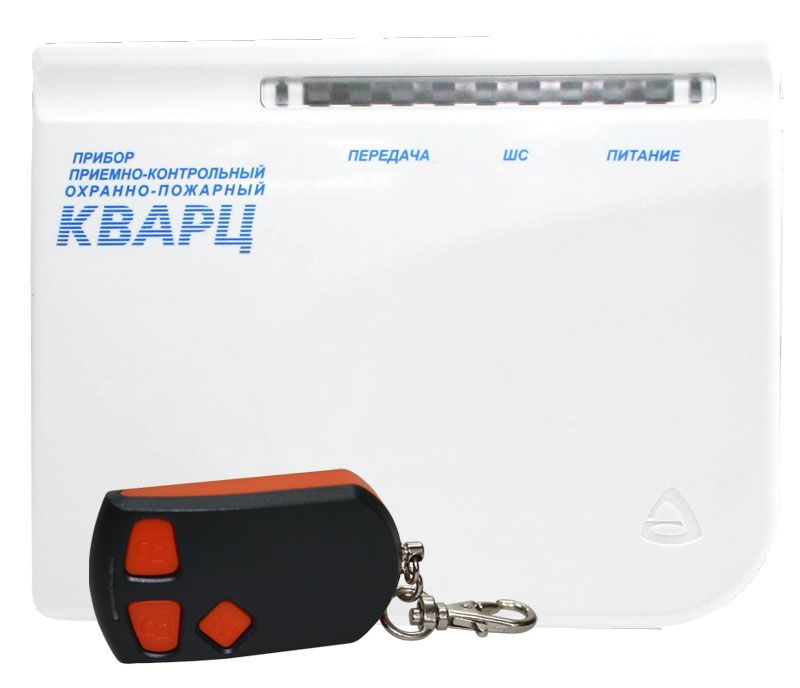

- Радиоканальный модуль для связи с брелком БН-Л-33. Брелок входит в комплект поставки.
- Прибор работает с программным обеспечением «Лавина», начиная с версии 6.3.0 без удалённого программирования, а с версии 6.3.2 с удалённым программированием;
- Настройки прибора и коммуникатора, используемые прибором идентификаторы (брелоки, ключи TМ, proximity-карты, цифровые коды) задаются при программировании прибора в программном обеспечении (далее – ПО) АРМ администратора системы «Лавина» и АРМ инженера системы «Лавина»;
- Прибор совместно с коммуникатором программируется:
- с ПК через USB-интерфейс (с помощью USB-UART адаптера*);
- удаленно с ПЦН, используя каналы доставки извещений;
- с помощью USB-программатора*;
- с помощью электронного ключа ТМ DS1996*.
- * - USB-UART адаптер, USB-программатор, ключ ТМ DS1996 в комплект прибора не входят (входят в комплект «ЛАВИНА ПЦН»).
- Управление прибором (постановка/снятие) осуществляется:
- брелоками БН-Л-33 (через встроенный в прибор радиомодуль);
- электронными ключами Touch Memory (далее – ключи ТМ) (через подключаемый порт ТМ);
- удалённо с ПЦН;
- рroximity-картами (стандарта EM-Marin), цифровыми кодами, брелоками и ключами ТМ (DS1990А) через считыватель «Портал-У»*.
- * - «Портал-У» приобретается отдельно и требует питания 12 В.
- Три типа ключей:
- ключ охраны (постановка на охрану и снятие с охраны);
- ключ тревоги (сигнал тревоги на ПЦН - «тревожная кнопка»);
- ключ контроля наряда (контроль прибытия опергруппы).
- Брелок БН-Л-33 может быть запрограммирован на все типы ключей;
- Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 1,5 мА;
- Встроенный источник бесперебойного питания – аккумулятор (далее – АБ);
- Автоматический переход на питание от АБ при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Извещение «Тревога» при этом не выдается;
- К прибору могут быть подключены внешние звуковой (сирена) и световой (лампа) оповещатели, либо другие исполнительные устройства с рабочим напряжением 12 В и общим током потребления не более 1 А;
- Наличие функций «Автовозврат», «Тихая тревога» и «Круг-лосуточность» (опционально);
- Наличие неотключаемого выхода +12 В (выход «+12В») для питания извещателей и внешних оповещателей;
- Наличие отключаемого выхода +12 В (выход «+ИЗВ») для питания извещателей, сброс состояния которых после сработки, производится снятием напряжения питания;
- Возможность обновления прошивки пользователем;
- Возможность передачи тревожных извещений на пульт централизованного наблюдения по двум каналам путём размыкания / замыкания «сухих» контактов выходных реле ПЦН1 и ПЦН2 или организации автономной работы прибора.
Технические характеристики
| Информационная ёмкость (количество ШС) | 1 |
| Информативность (количество осн. видов извещений) | 10 |
| Количество основных видов извещений прибора на ПЦН «Лавина» | 21 |
| Ёмкость буфера извещений | 64 |
| Ёмкость памяти кодов идентификаторов (количество эл.ключей) (брелоки, ключи TM, proximity-карты, коды) | 32 |
|
Время доставки извещений в режиме «передача данных» по GPRS каналу |
от 15 с от 5 с |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм) | 11 ± 2 В |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1 мА* |
| Общий ток потребления по выходу «+12В», не более | 1 А |
| Ток потребления по отключаемому выходу 12 В «+ИЗВ» для питания извещателей, не более | 80 мА |
| Ток потребления по выходу «ЛМП» для питания внешних световых оповещателей 12 В (при наличии подключенного, заряженного аккумулятора), не более | 200 мА |
| Ток потребления по выходу «СИР» для питания внешних звуковых оповещателей 12 В (при наличии подключенного, заряженного аккумулятора), не более | 800 мА |
| Напряжение / ток выходов реле ПЦН1 и ПЦН2 («сухой» контакт оптореле), до | 72 В / 50 мА |
| Не регистрируются нарушения ШС длительностью, менее | 250 мс |
| Напряжение питания от сети (переменный ток 50 Гц) | от 187 до 242 В |
| Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более | 5 ВА |
| Напряжение питания от аккумулятора | от 11,8 до 14,0 В |
| Номинальная ёмкость встроенного аккумулятора | 1,2 Ач |
| Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более | 35 мА ** |
| Ток потребления от аккумулятора в режиме тревоги (при отсутствии внешних потребителей), не более | 60 мА |
| Масса без аккумулятора, не более | 0,6 кг |
| Габаритные размеры, не более | 186х151х60 мм |
| Степень защиты оболочкой | IP20 |
| Степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности | IP40 |
| Средняя наработка на отказ прибора в режиме охраны или режиме снят с охраны, не менее | 40 000 часов |
| Вероятность эффективного срабатывания прибора | 0,97 |
| Срок службы | 10 лет |
| Диапазон рабочих температур | от - 30 до +55 °С |
| Относительная влажность воздуха при температуре +40 °С, не более | 93 % |
| * - 1,5 мА с применением функции обучения ШС. | |
| ** - при передаче данных по GSM-каналу ток может возрастать до 110 мА. |
